Allgemeine Beschreibung

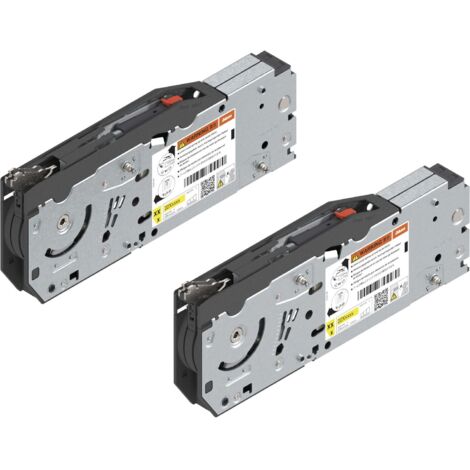

Der Blum Aventos HF TOP Kraftspeicher 22F2510 ist ein Hochklappbeschlag, der speziell für höhere Oberschränke mit geteilten Fronten entwickelt wurde. Er bietet eine integrierte BLUMOTION-Einstellung für sanftes und leises Schließen sowie geringe Betätigungskräfte. Der Beschlag ermöglicht eine stufenlose Stoppfunktion und verfügt über einen integrierten, verstellbaren Öffnungswinkelbegrenzer. Die Montage erfolgt werkzeuglos und es sind zwei Arten der Kraftspeichermontage möglich. Zudem bietet der Beschlag eine 3-dimensionale Einstellung beider Fronten und enthält ein Zwischenscharnier mit Fingersicherheit.Technische daten
- Leistungsfaktor: 2700 - 13500 (bei 2 Stück)
- Mindest lichte Korpustiefe: 262 mm
- Korpushöhe: 480 - 1200 mm
- Korpusbreite max.: 1800 mm
- Material: Stahl
- Werksnummer: 22F2510
Kompatibilität und Zubehör
- Kompatibel mit SERVO-DRIVE (Einheit muss separat bestellt werden)
Installation
- Montageart: durch SYSTEM-Schrauben
- Werkzeuglose Montage möglich
Anwendung
- Ideal für Oberschränke mit geteilten Fronten
- Bei asymmetrischen Fronten muss die größere Front oben sein
Weitere Informationen
- Berechnungsformel für symmetrische Fronten: Leistungsfaktor = Korpushöhe (mm) x Frontgewicht inklusive Griff (kg)
- Berechnungsformel für asymmetrische Fronten: Theoretische Korpushöhe = obere Fronthöhe (mm) x 2 (inklusive Fugen)
