Allgemeine Beschreibung

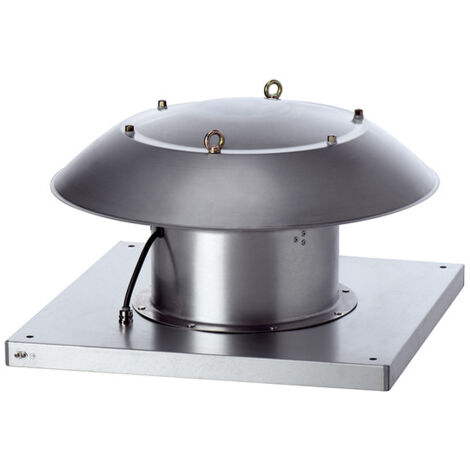

Der MAICO DZD 25/4 B Ex t ist ein axialer Dachventilator, der speziell für den Einsatz in explosionsgefährdeten Bereichen mit brennbaren Stäuben (Zone 21 und 22) entwickelt wurde. Mit einem Fördervolumen von 800 m³/h und einer robusten Bauweise aus verzinktem Stahlblech gewährleistet dieser Ventilator eine effiziente Be- und Entlüftung bei gleichzeitig maximalem Schutz in staubbelasteten Umgebungen. Er bietet hohe Sicherheit dank seiner ATEX- und IECEx-Zertifizierung und erfüllt die Anforderungen der Richtlinie RL 2014/34/EU.Technische daten
- Fördervolumen: 800 m³/h
- Drehzahl: 1475 1/min
- Nennleistung: 38 W
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennstrom: 0,19 A
- Max. Strom bei UNenn: 0,19 A
- cosphi: 0,28
- IA/IN: 3,7
- Zeit tA: 450 sek
- Betriebsart: S1 (Dauerbetrieb)
- PTC DIN 44082: M 100
- Schutzart: IP 64
- Wärmeklasse: F (155)
- Umgebungstemperatur Ta: -20 °C bis +60 °C
- Temperaturklasse: T200°C
- Anschlussleitung: ca. 17 m
- Klemmenkasten: Separater Ex-geschützter Klemmenkasten mit Kabelverschraubung
- EX-Bezeichnung nach ATEX: Ex II 2 D
- EX-Bezeichnung nach Norm: Ex tb IIIB T135°C Db IP64 X / Ex h IIIB T135°C Db X
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X IECEx EPS 19.0020X
- Zündschutzarten: t (Schutz durch Gehäuse), c (konstruktive Sicherheit)
- Gewicht: 143 kg
- Nennweite: 250 mm
- Breite: 570 mm
- Höhe: 325 mm
- Tiefe: 570 mm
Kompatibilität und Zubehör
- Optional: Drehzahlregelung mittels Transformator (z.B. MAICO TR...)
Installation
- Ausgestattet mit stabilen Transportösen für problemlosen Transport und Installation mittels Kran.
Anwendung
Der MAICO DZD 25/4 B Ex t ist für den Einsatz in industriellen Umgebungen vorgesehen, in denen brennbare Stäube vorhanden sind und hohe Anforderungen an den Explosionsschutz gestellt werden. Typische Anwendungsszenarien umfassen:- Industrielle Produktionshallen mit brennbaren Stäuben, z.B. in der Holzverarbeitung oder in pharmazeutischen Produktionsstätten.
- Lagerbereiche für stauberzeugende Materialien, die eine sichere und konforme Belüftung erfordern.
- Chemieanlagen und Betriebe, in denen Stäube der Ex-Gruppe IIIA und IIIB entstehen können.
Weitere Informationen
- Integrierte Kaltleiterüberwachung im Motor zum Schutz vor Übertemperatur.
- Der Ventilator kann sowohl zur Be- als auch zur Entlüftung eingesetzt werden.
- Die Temperatur des Ventilatormotors wird durch Kaltleiter überwacht, die an ein externes Auslösesystem angeschlossen werden müssen.
