Allgemeine Beschreibung

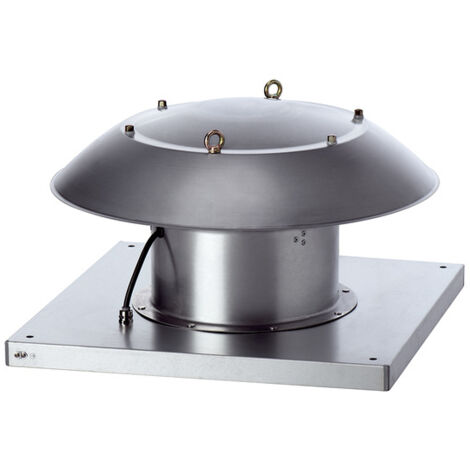

Der Maico Axialdachventilator DZD 40/6 B Ex e ist speziell für Lüftungsaufgaben in gasgefährdeten Umgebungen konzipiert. Dieser explosionsgeschützte Drehstrom-Ventilator gewährleistet eine sichere Be- und Entlüftung in explosionsgefährdeten Bereichen der Zone 1 und 2. Mit einem Fördervolumen von 2130 m³/h und einer robusten Konstruktion aus verzinktem Stahlblech erfüllt er die Anforderungen der ATEX- und IECEx-Richtlinien.Technische daten
- Fördervolumen: 2130 m³/h
- Drehzahl: 980 1/min
- Nennleistung: 100 W
- cos phi: 0,27
- Nennstrom (INenn): 0,55 A
- Maximalstrom (Imax bei UNenn): 0,53 A
- Umgebungstemperatur: -20 °C bis +40 °C
- Temperaturklasse: T4
- Schutzart: IP 64 (Schutz gegen Staub und Spritzwasser)
- Gewicht: 26,63 kg
- Breite: 830 mm
- Höhe: 415 mm
- Tiefe: 830 mm
- Nennweite: 400 mm
Kompatibilität und Zubehör
- Geeignet für explosive Gase und Dämpfe der Ex-Gruppe IIA und IIB sowie Wasserstoff.
- Für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 und 2.
Installation
- Einbauort: Dach
- Einbaulage: Senkrecht
Anwendung
Der Maico Axialdachventilator DZD 40/6 B Ex e ist ideal für den Einsatz in Umgebungen, in denen explosive Gase oder Dämpfe auftreten können. Typische Anwendungsszenarien sind:- Industrielle Fertigungsanlagen, Lagerhallen und Werkstätten, die mit brennbaren Stoffen arbeiten, beispielsweise in der Chemie-, Pharma-, Automobil- oder Erdölindustrie.
- Lüftungssysteme in explosionsgefährdeten Bereichen der Zone 1 und 2, wo eine sichere Abführung kontaminierter Luft erforderlich ist.
Weitere Informationen
- EX-Bezeichnung nach ATEX: Ex II 2 G (Für Gas-Ex-Zone 1 und 2)
- EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb
- EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X IECEx EPS 19.0020X
- Wartungsfreier Drehstrommotor mit Kugellager, ausgelegt für den Dauerbetrieb (S1).
- Integrierte Kaltleiterüberwachung schützt den Motor vor Überhitzung.
