Allgemeine Beschreibung

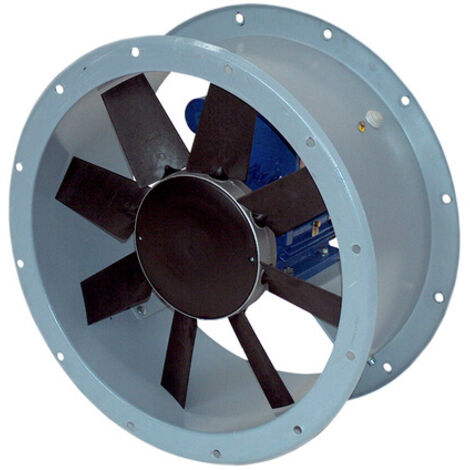

Der Maico Axial-Rohrventilator DAR 100/4-1 Ex (Typ 0073.0372) ist ein explosionsgeschützter Ventilator, der für den sicheren Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2 entwickelt wurde. Mit einer Nennleistung von 15 kW und einem Fördervolumen von 70000 m³/h ermöglicht er eine effiziente Belüftung gasförmiger Medien. Er ist für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB, einschließlich Wasserstoff, zugelassen.Technische daten
- Typ: Axial-Rohrventilator
- Nennweite: 1000 mm
- Fördervolumen: 70000 m³/h
- Drehzahl: 1440 1/min
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 15000 W
- INenn: 2785 A
- IMax: 28 A
- Schutzart: IP55
- Wärmeklasse: F
- Temperaturklasse: T4 (max. Oberflächentemperatur 135 °C)
- Betriebsart: S1 (Dauerbetrieb)
- Frequenzbereich Drehzahlsteuerung: 20 Hz bis 50 Hz
- Material Gehäuse: Stahlblech mit Epoxidbeschichtung
- Material Laufrad: Glasfaserverstärktes antistatisches Polyamid
- Farbe: Grau
- Gewicht: 215 kg
- Gewicht mit Verpackung: 232 kg
- Abmessungen (Breite x Höhe x Tiefe): 1130 mm x 750 mm x 1130 mm
- Abmessungen mit Verpackung (Breite x Höhe x Tiefe): 1200 mm x 1040 mm x 1200 mm
Kompatibilität und Zubehör
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gbx / Ex h IIB+H2 T4 Gb X
- Eignung (Gase/Dämpfe): Ex-Gruppe IIA und IIB, zusätzlich Wasserstoff
- Ex-Zone: 1 und 2
- Zündschutzarten: d (druckfeste Kapselung), h (konstruktive Sicherheit)
- Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C
Installation
- Einbauort: Rohranschluss
- Einbaulage: Senkrecht / Waagerecht
- Förderrichtung: Gekennzeichnet (Standard Abluftbetrieb)
- Elektrischer Anschluss: Klemmenkasten am Motor
- Motorvariante: 1
Anwendung
- Industrielle Belüftung in explosionsgefährdeten Zonen: geeignet für chemische Anlagen, Raffinerien, Lackierereien und andere Industriezweige
- Belüftungssysteme für Wasserstoffanwendungen: geeignet für Elektrolyseanlagen, Brennstoffzellenprüfstände und Wasserstofferzeugung
- Prozessluftführung in kritischen Fertigungsbereichen: zur Absaugung oder Zufuhr von Prozessluft
Weitere Informationen
- Integrierte Temperaturüberwachung: Kaltleiter (PTC DIN 44082 M 100) schützt den Motor vor Überhitzung
- Hersteller: MAICO Ventilatoren, Deutschland
- Qualitätsstandards: 'Made in Germany'
