Allgemeine Beschreibung

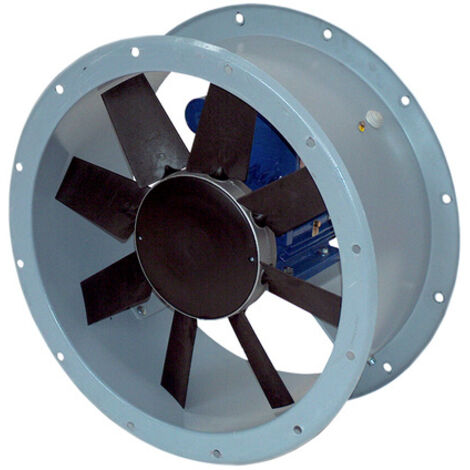

Der Maico Axial Rohrventilator DAR 100/6-1 Ex (0073.0375) ist ein explosionsgeschützter Ventilator, der für den Einsatz in explosionsgefährdeten Bereichen konzipiert wurde. Mit einem Fördervolumen von 49.900 m³/h und einer Nennleistung von 5.500 W eignet sich dieses Modell hervorragend für die Belüftung von gasförmigen Medien. Die robuste Bauweise und die ATEX-Zertifizierung gewährleisten Sicherheit und Zuverlässigkeit.Technische daten
- Fördervolumen: 49.900 m³/h
- Drehzahl: 960 1/min
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 5.500 W (55 kW)
- IMax: 123 A
- INenn: 115 A
- Schutzart: IP55 (Hoher Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F
- Temperaturklasse: T4 (Max. Oberflächentemperatur 135 °C)
- Betriebsart: S1 (Dauerbetrieb)
- PTC DIN 44082: M 100 (Kaltleiter zur Temperaturüberwachung)
- Umgebungstemperatur: -20 °C bis +40 °C
- Nennweite: 1000 mm (Für Rohranschluss)
- Breite: 1130 mm
- Höhe: 750 mm
- Tiefe: 1130 mm
- Gewicht (ohne Verpackung): 215 kg
- Breite mit Verpackung: 1200 mm
- Höhe mit Verpackung: 1040 mm
- Tiefe mit Verpackung: 1200 mm
- Gewicht mit Verpackung: 232 kg
- Einbauort: Rohranschluss
- Einbaulage: Senkrecht / Waagerecht
Kompatibilität und Zubehör
- Kabelverschraubung in Ex d-Ausführung ist im Lieferumfang enthalten.
Installation
- Der Ventilator ist für die Montage in Rohrsystemen konzipiert und kann in jeder Lage (senkrecht oder waagerecht) installiert werden.
- Die standardmäßige Förderrichtung ist Abluftbetrieb (Motor saugend).
- Der elektrische Anschluss erfolgt im Klemmenkasten am Motor.
Anwendung
- Belüftung von Anlagen und Bereichen mit brennbaren Gasen oder Dämpfen in der Chemie-, Petrochemie- und Pharmaindustrie.
- Einsatz in industriellen Prozessen mit hohem Fördervolumen und Sicherheitsvorschriften.
- Luftaustausch in Technikräumen, Lagerhallen oder Produktionshallen, die als explosionsgefährdet eingestuft sind.
Weitere Informationen
- ATEX-Zertifizierung: Ex II 2 G (Für explosionsgefährdete Bereiche der Zone 1 (Gase))
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gbx / Ex h IIB+H2 T4 Gb X
- Zündschutzart 1: d - druckfeste Kapselung
- Zündschutzart 2: c - konstruktive Sicherheit
