Allgemeine Beschreibung

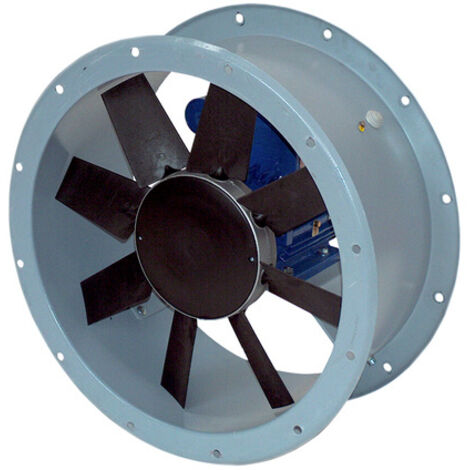

Der Axial-Rohrventilator DAR 71/4-1 Ex (Artikelnummer: 0073.0350) wurde speziell für anspruchsvolle Anwendungen in explosionsgefährdeten Umgebungen entwickelt. Mit einer Förderleistung von 19568 m³/h und umfassenden ATEX-Zulassungen bietet er eine zuverlässige und sichere Lösung zur Belüftung. Seine robuste Bauweise und die Eignung für Gase und Dämpfe der Ex-Gruppe IIA IIB sowie Wasserstoff machen ihn zu einer wichtigen Komponente für industrielle Anwendungen, die hohe Sicherheitsstandards erfordern.Technische daten
- Fördervolumen: 19568 m³/h
- Drehzahl: 1440 1/min
- Nennleistung: 2200 W
- Nennstrom (INenn): 55 A
- Maximalstrom (IMax): 48 A
- Schutzart: IP 55 (Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F (Für hohe Betriebstemperaturen geeignet)
- Temperaturklasse: T4 (Maximale Oberflächentemperatur 135 °C)
- Betriebsart: S1 (Dauerbetrieb)
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Drehzahlsteuerbar: Ja (Mit Frequenzumrichter im Bereich von 20-50 Hz)
- Polumschaltbar: Nein
- Medium: Gas (Geeignet für Gase und Dämpfe)
- Laufradtyp: Axial
- Material Gehäuse: Stahlblech epoxidbeschichtet
- Material Laufrad: Glasfaserverstärktes antistatisches Polyamid
- Farbe: Grau
- Nennweite: 710 mm
- Breite: 810 mm
- Höhe: 520 mm
- Tiefe: 810 mm
- Gewicht: 52 kg
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G (Für Zone 1 und 2)
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
- Ta-Umgebungstemperatur: -20 °C bis +40 °C
- PTC DIN 44082: M 100 (Kaltleiter zur Motorüberwachung)
- Einbauort: Rohranschluss
- Einbaulage: Senkrecht / Waagerecht
Installation
- Konzipiert zur einfachen und direkten Montage in einem Rohrsystem.
- Flexible Installationsmöglichkeiten in jeder Lage (senkrecht oder waagerecht).
- Elektrische Verbindung erfolgt im Klemmenkasten am Motor inklusive einer Kabelverschraubung in Ex d-Ausführung.
Anwendung
Der Axial-Rohrventilator DAR 71/4-1 Ex ist die ideale Lösung für alle Bereiche, in denen gasförmige Medien unter Einhaltung strengster Explosionsschutzvorschriften bewegt werden müssen. Typische Einsatzgebiete umfassen:- Chemische Industrie und Pharmazeutika: Für die sichere Absaugung und Belüftung in Produktionsbereichen mit brennbaren Gasen und Dämpfen.
- Petrochemische Anlagen und Raffinerien: Zum Transport von explosiven Gasgemischen und zur Sicherstellung einer kontrollierten Atmosphäre.
- Lagerbereiche und Technikräume: Wo entzündliche Gase oder Dämpfe entstehen oder gelagert werden und eine kontinuierliche sichere Belüftung unerlässlich ist.
Weitere Informationen
- ATEX-zertifiziert: Garantiert höchste Sicherheit und Konformität in explosionsgefährdeten Umgebungen (Zone 1 und 2) gemäß RL 2014/34/EU.
- Integrierte Kaltleiter (PTC DIN 44082: M 100) überwachen die Motortemperatur und bieten zusätzlichen Schutz vor Überhitzung.
- Energieeffizient: Ausgestattet mit einem energieeffizienten IE3-Motor für optimierten Stromverbrauch im Dauerbetrieb (S1).
