Allgemeine Beschreibung

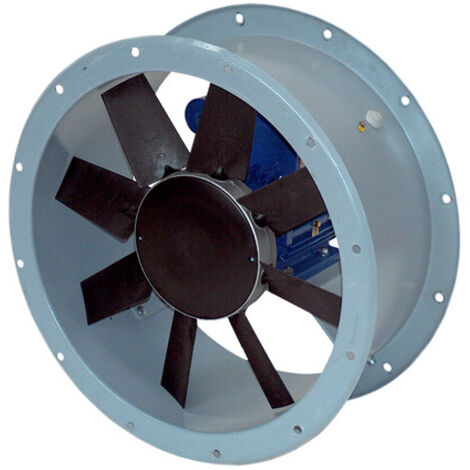

Der Maico Axial-Rohrventilator DAR 80/8-3 Ex (Typ 0073.0362) ist ein leistungsstarker Ventilator, der speziell für den Einsatz in explosionsgefährdeten Bereichen der Zone 1 und 2 entwickelt wurde. Mit einer Förderleistung von 10989 m³/h eignet er sich ideal zur Belüftung gasförmiger Medien, einschließlich Wasserstoff.Technische daten
- Artikelnummer: 0073.0362
- Typ: DAR 80/8-3 Ex (Axial-Rohrventilator)
- Motorvariante: 3 (Asynchroner Drehstrommotor)
- Laufradtyp: Axial
- Drehzahlsteuerbar: Ja (Mittels Frequenzumrichter von 20 Hz bis 50 Hz)
- Einbauort: Rohranschluss
- Einbaulage: Senkrecht/waagerecht (Einbau in jeder Lage möglich)
- Förderrichtung: Standard Abluftbetrieb (Förderrichtung über Motor saugend)
- Betriebsart: S1 (Dauerbetrieb)
- Nennleistung: 370 W (0,37 kW)
- Fördervolumen: 10989 m³/h
- Drehzahl: 720 1/min
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennstrom (INenn): 13 A
- Maximalstrom (IMax): 13 A
- Schutzart: IP55
- Wärmeklasse: F
- Temperaturklasse: T4
- PTC: DIN 44082 M 100
- Nennweite: 800 mm
- Breite: 910 mm
- Höhe: 590 mm
- Tiefe: 910 mm
- Gewicht: 90 kg
- Gewicht mit Verpackung: 135 kg
- Breite mit Verpackung: 1140 mm
- Höhe mit Verpackung: 730 mm
- Tiefe mit Verpackung: 1140 mm
Kompatibilität und Zubehör
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G (Für Zone 1 und 2)
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gbx/ Ex h IIB+H2 T4 Gb X (Für Gase und Dämpfe der Ex-Gruppe IIA IIB und Wasserstoff)
- Zündschutzarten: d-druckfeste Kapselung, c-konstruktive Sicherheit
- Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C (Einsatzbereich)
Installation
- Flexible Montage direkt im Rohrsystem möglich
- Einbau in jeder Lage
Anwendung
- Belüftung von Produktionsstätten und Lagern mit explosiven Gasen oder Dämpfen (Zone 1 und 2)
- Absaugung in chemischen oder petrochemischen Anlagen, insbesondere dort, wo Wasserstoff als Medium vorhanden sein kann
- Einsatz in Bereichen mit hohem Förderbedarf für kontinuierlichen Luftaustausch, wie in der pharmazeutischen Industrie oder im Maschinenbau
Weitere Informationen
- Robuste Bauweise: Gehäuse aus epoxidbeschichtetem Stahlblech und Laufräder aus antistatischem Polyamid
- Sichere Motorüberwachung: Integrierte Kaltleiter zur Überwachung der Motortemperatur
- Drehzahlsteuerung ermöglicht Anpassung der Lüfterleistung an den Bedarf
