Allgemeine Beschreibung

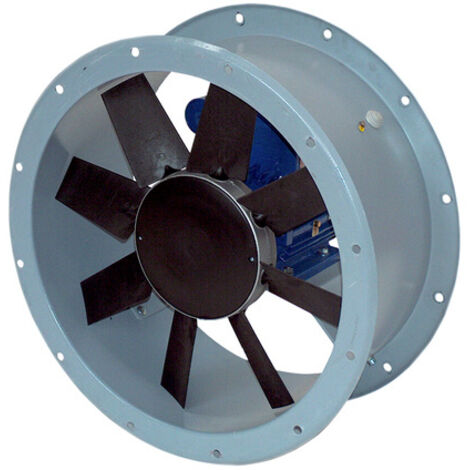

Der Maico Axial Rohrventilator DAR 90/6-2 Ex ist ein explosionsgeschützter Ventilator, der für den sicheren Einsatz in kritischen Umgebungen entwickelt wurde. Mit einer Nennleistung von 22 Kilowatt und einem Fördervolumen von 28649 m3/h eignet sich dieses Modell ideal für die Belüftung von gasförmigen Medien. Er erfüllt die Anforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen und ist für die Zonen 1 und 2 sowie Gase und Dämpfe der Ex-Gruppe IIA und IIB einschließlich Wasserstoff qualifiziert.Technische daten
- Motorvariante: 2 (Asynchroner Drehstrommotor)
- Fördervolumen: 28649 m3/h
- Drehzahl: 960 1/min
- Laufradtyp: axial
- Drehzahlsteuerbar: ja (mit Frequenzumrichter 20 Hz - 50 Hz)
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 2200 W
- IMax: 49 A (Maximaler Strom)
- INenn: 54 A (Nennstrom)
- Schutzart Motor: IP55
- Wärmeklasse: F
- Temperaturklasse: T4 (Max. Oberflächentemperatur 135 °C)
- Nennweite: 900 mm (Rohranschluss)
- Breite: 1030 mm
- Höhe: 680 mm
- Tiefe: 1030 mm
- Gewicht: 120 kg (Nettogewicht)
- Gewicht mit Verpackung: 195 kg
- Umgebungstemperatur (Ta): -20 °C <= Ta <= +40 °C
Installation
- Direkte und unkomplizierte Montage in Rohrsystemen
- In jeder Lage (senkrecht/waagerecht) einbaubar
Anwendung
Der Maico Axial-Rohrventilator DAR 90/6-2 Ex ist ideal für Belüftungsaufgaben in Umgebungen, in denen Explosionsschutz erforderlich ist. Typische Einsatzbereiche umfassen:- Industrielle Produktionsstätten: Absaugung und Belüftung von gasförmigen Medien in Bereichen mit brennbaren Gasen oder Dämpfen.
- Chemische Industrie: Transport von explosiven Gasgemischen oder Frischluftzufuhr in relevanten Prozessbereichen.
- Maschinenbau und Anlagenbau: Integration in Lüftungssysteme von Maschinen und Anlagen in explosionsgefährdeten Zonen.
- Lagerung von Gefahrstoffen: Sicherstellung eines Luftaustauschs in Lagern für brennbare Flüssigkeiten und Gase.
Weitere Informationen
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gbx / Ex h IIB+H2 T4 Gb X
- Gehäusematerial: Stahlblech mit Epoxidbeschichtung
- Laufradmaterial: Glasfaserverstärktes antistatisches Polyamid
- Farbe: grau
