Allgemeine Beschreibung

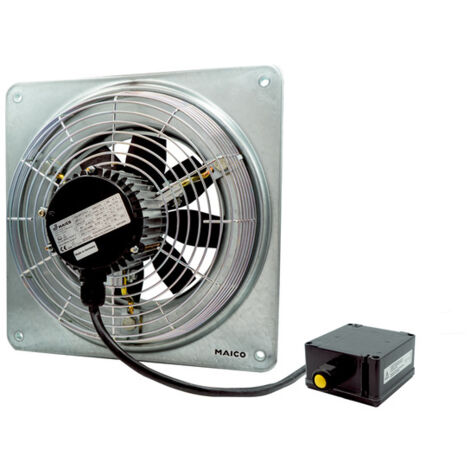

Der Maico Axial-Wandventilator DZQ 35/2 B Ex t ist ein hochleistungsfähiger explosionsgeschützter Ventilator, der speziell für den sicheren Einsatz in staubgefährdeten Bereichen der Zonen 21 und 22 entwickelt wurde. Mit einem robusten Design und einem Fördervolumen von 5460 m³/h gewährleistet dieses Gerät eine zuverlässige Be- und Entlüftung in anspruchsvollen industriellen Umgebungen, in denen hohe Anforderungen an den Staub-Explosionsschutz bestehen.Technische daten
- Ventilatortyp: Axial-Wandventilator explosionsgeschützt für Staubmedien
- Fördervolumen: 5460 m³/h
- Drehzahl: 2900 1/min
- Nennleistung: 580 W
- cosφ: 0,64
- Nennstrom (INenn): 13 A
- Maximalstrom (Imax bei UNenn): 19,6 A
- IA/IN: 69
- Zeit tA: 35 Sekunden
- Betriebsart: S1 (Dauerbetrieb)
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Anschlussleitung: ca. 17 m lang mit separatem Ex-geschütztem Klemmenkasten
- Schutzart: IP 64
- Wärmeklasse: F (155)
- Temperaturklasse: T200°C
- PTC DIN 44082: M 100
- Reversierbarkeit: Ja (Volumenstrom reduziert sich um ca. 35% im Reversierbetrieb)
- Einbauart: Aufputz
- Werkstoff Gehäuse: Stahlblech verzinkt (robust und korrosionsbeständig)
- Werkstoff Laufrad: Leitfähiger Kunststoff (Wuchtgüte G 63 nach Kategorie BV-3 gemäß ISO 14694)
- Farbe: Verzinkt
- Nennweite: 350 mm
- Breite: 525 mm
- Höhe: 525 mm
- Tiefe: 288,5 mm
- Gewicht: 137 kg
Kompatibilität und Zubehör
- Geeignet für alle Stäube der Ex-Gruppe IIIA und IIIB
- Erforderlicher Anschluss an ein Auslösesystem (z.B. MAICO MVS 6 oder TMS) zur Überwachung des Motors
Installation
- Einfach zu montieren dank quadratischer Wandplatte
- Kann in jeder Einbaulage installiert werden
Anwendung
Der Maico Axial-Wandventilator DZQ 35/2 B Ex t ist ideal für industrielle Anwendungen, bei denen eine effektive und sichere Belüftung in Umgebungen mit brennbarem Staub erforderlich ist. Typische Einsatzbereiche sind die Absaugung oder Frischluftzufuhr in Produktionsstätten der Holz-, Lebensmittel- oder Chemieindustrie, wo Staubablagerungen zu Explosionsrisiken führen können. Das Gerät eignet sich für die Belüftung von Lagerräumen, Silos oder Verarbeitungsbereichen, die mit Stauben der Ex-Gruppe IIIA (nicht-leitfähige brennbare Stäube) und IIIB (leitfähige brennbare Stäube) kontaminiert sein können.Weitere Informationen
- Explosionsschutz-Kategorie für Staub: ATEX Staub-Ex-Schutz Kat. 2D
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D
- EX-Bezeichnung nach Norm: Ex tb IIIB T200°C Db IP64 X / Ex h IIIB T200°C Db X
- Ta-Umgebungstemperatur: -20 °C bis +60 °C (Betriebstemperaturbereich)
- EG-Baumusterprüfbescheinigung: TUEV-A 19 ATEX0102 X IECEx EPS 19.0018X
