Allgemeine Beschreibung

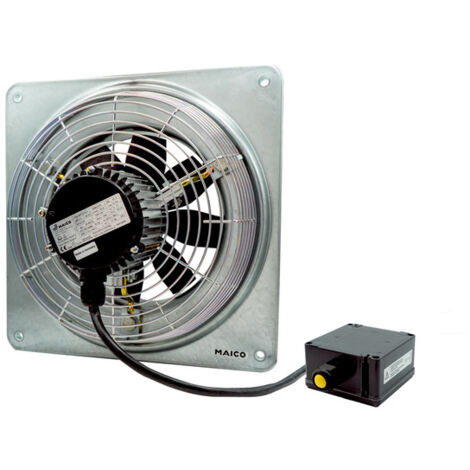

Der Maico Axial-Wandventilator EZQ 20/4-E Ex t ist speziell für den Einsatz in Umgebungen mit brennbarem Staub entwickelt. Mit einem Fördervolumen von 440 m³/h bietet dieser kompakte Ventilator eine zuverlässige Lösung zur Entlüftung in staubexplosionsgefährdeten Bereichen. Er ist explosionsgeschützt, nicht drehzahlsteuerbar und nicht reversierbar, liefert jedoch eine konstante Leistung im Wechselstrombetrieb und trägt zur Sicherheit in kritischen Umgebungen bei.Technische daten
- Ventilatortyp: Axial-Wandventilator
- Fördervolumen: 440 m³/h
- Drehzahl: 1340 1/min
- Nennweite: 200 mm
- Material: Stahlblech verzinkt
- Farbe: verzinkt
- Einbauart: Aufputz, Einbau in jeder Lage möglich
- Laufrad: Axiallaufrad aus leitfähigem Kunststoff, Wuchtgüte G 63 nach ISO 14694
- Motor: Spaltpolmotor mit Kugellager, wartungsfrei für Dauerbetrieb (S1)
- Reversierbarkeit: Nein (Standard Abluftbetrieb)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung: 45 W
- cos phi: 0,61
- Nennstrom (INenn): 0,33 A
- Maximalstrom (Imax bei UNenn): 0,34 A
- IA/IN: 1,5
- Zeit tE: 300 Sekunden
- Anschlussleitung: ca. 0,5 m lang
- Klemmenkasten: Separater Ex-geschützt mit Kabelverschraubung
- Breite: 345 mm
- Höhe: 345 mm
- Tiefe: 170,5 mm
- Gewicht: 39,3 kg
Kompatibilität und Zubehör
- Empfohlener Überlastungsschutz: MAICO-Motorschutzschalter MVEx 04
Installation
- Flexible Montage: Einbau in jeder Lage möglich
- Quadratische Wandplatte ermöglicht Aufputzmontage
Anwendung
Der Maico Axial-Wandventilator EZQ 20/4-E Ex t ist für industrielle und gewerbliche Umgebungen geeignet, in denen eine Lüftung in staubexplosionsgefährdeten Bereichen erforderlich ist. Typische Anwendungsbereiche umfassen Produktionshallen, Lagerbereiche und Werkstätten, in denen sich brennbare Stäube ansammeln können, die eine Zone 21 oder Zone 22 nach ATEX-Richtlinie darstellen. Dies beinhaltet beispielsweise holzverarbeitende Betriebe, Mühlen oder Bereiche mit Pulverlackierung, wo Sicherheitsstandards einzuhalten sind.Weitere Informationen
- Explosionsschutz: Zertifiziert nach ATEX und IECEx, erfüllt die Richtlinie RL 2014/34/EU
- EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 D
- Umgebungstemperatur (Ta): -20 °C bis +40 °C
- Temperaturklasse: T200 °C
- Schutzart: IP 64 (Schutz gegen Staub und Spritzwasser)
- EG-Baumusterprüfbescheinigung: TÜV-A 18ATEX0053 X IECEx EPS 19.0021X
- Wärmeklasse von Isolierstoffen: Th. Cl.: 130 (B)
