Baustromverteiler eXT-S/FI 32A 16A Stromverteiler 2x230V Schuko Elektroverteiler mit Stromzähler Doktorvolt DV-0823-D

Baustromverteiler eXT-S/FI 32A 16A Stromverteiler 2x230V Schuko Elektroverteiler mit Stromzähler Doktorvolt DV-0823-D

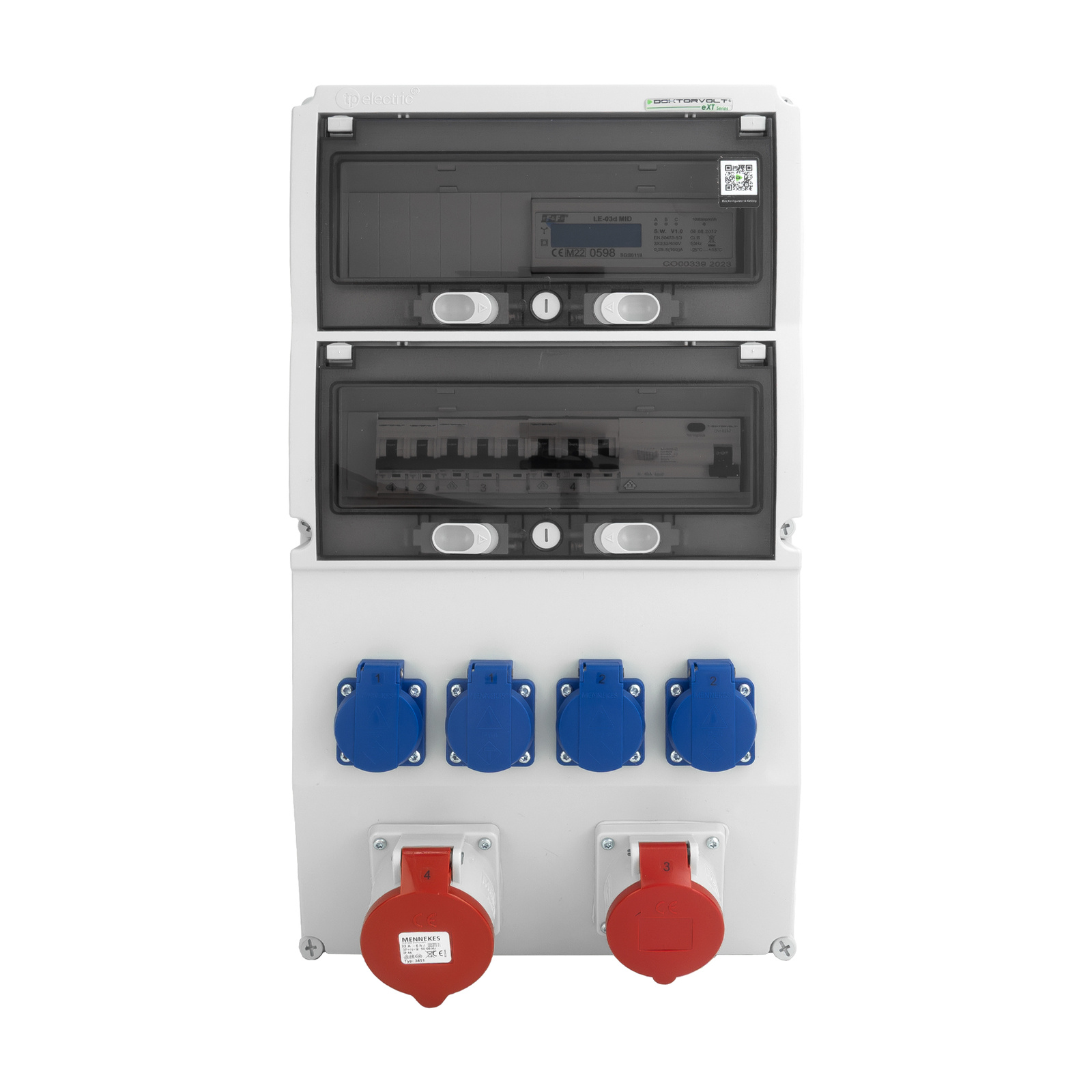

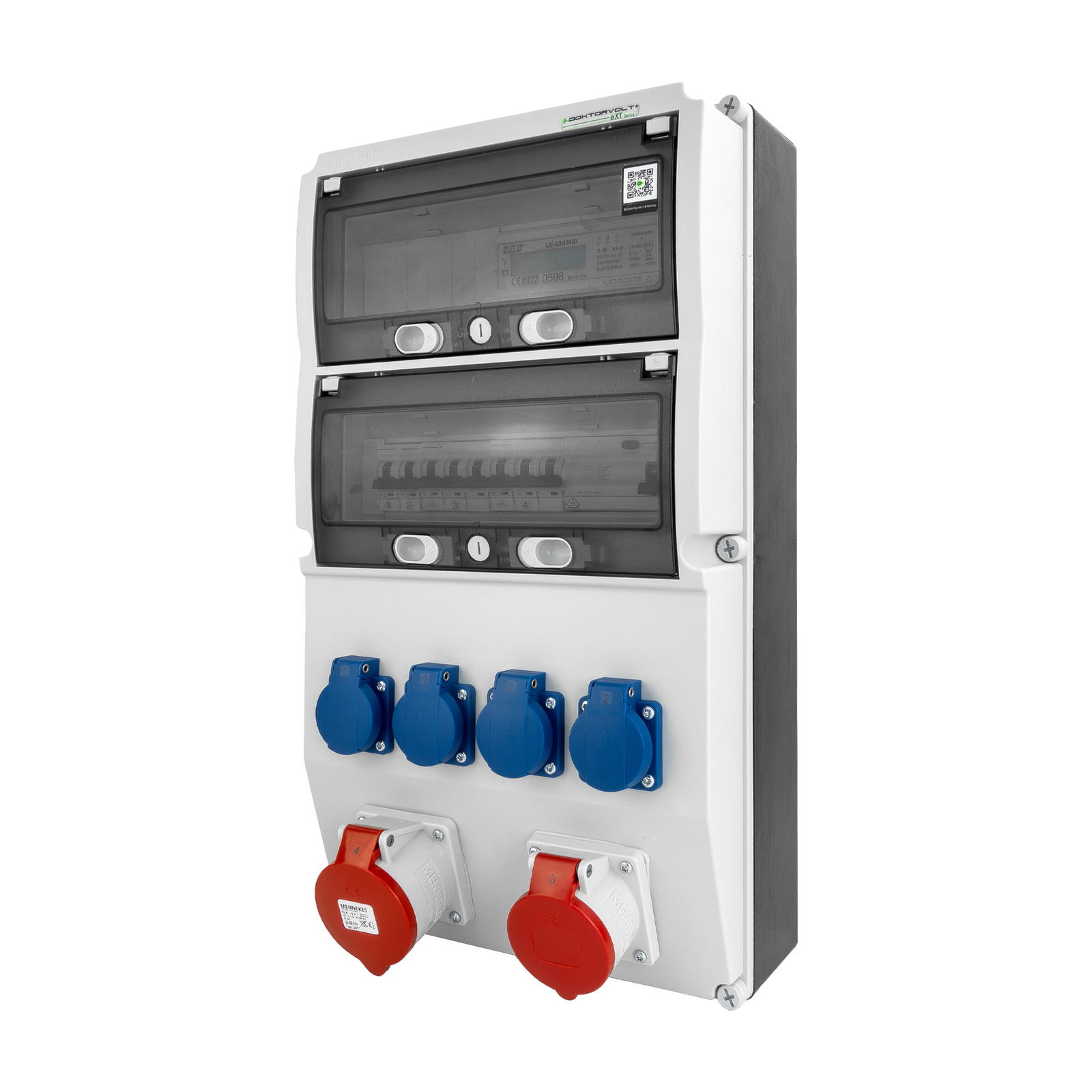

Doktorvolt® Baustromverteiler DV-0823-D mit CEE-Steckdosen 400 V 32 A und 16 A sowie zwei Mennekes Schuko-Steckdosen 230 V. Ausgestattet mit Schutzgeräten mit 10 kA, einem Fehlerstrom-Schutzschalter Typ A, einem dreiphasigen Energiezähler LE-03d MID von F&F und einem Gehäuse mit Schutzart IP44.

Mennekes Steckdosen

Der Verteiler ist mit einer CEE-Steckdose 400 V 32 A, einer CEE-Steckdose 400 V 16 A sowie zwei Mennekes Steckdosen 230 V 16 A ausgestattet. Die einphasigen Steckdosen sind im deutschen Schuko-System ausgeführt und besitzen die Schutzart IP54. Der Verteiler ermöglicht die Stromversorgung einphasiger und dreiphasiger Geräte.

Energiemessung und Schutz

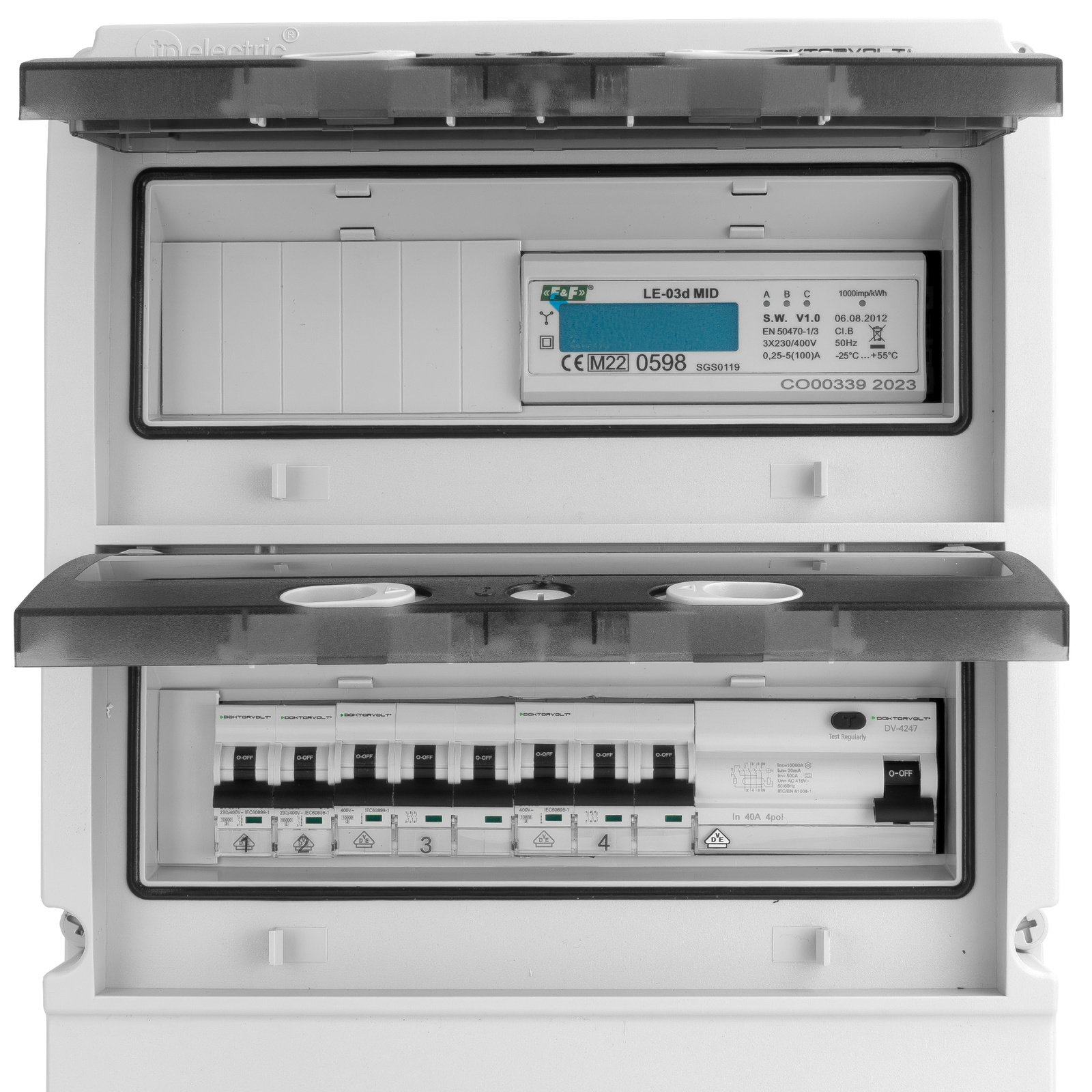

Der dreiphasige Energiezähler LE-03d MID von F&F ermöglicht die Kontrolle des Stromverbrauchs. Die Steckdosenstromkreise werden durch Leitungsschutzschalter mit einem Schaltvermögen von 10 kA geschützt, während der Fehlerstrom-Schutzschalter 40 A 30 mA 4P Typ A zusätzlichen Schutz bei indirektem Berühren bietet.

Technische Daten

Allgemeine Informationen

Modell: DV-0823-D

EAN: 5907589330823

Produktserienkennzeichnung: eXT-S/FI

Hersteller: Doktorvolt

Nennstrom: 40 A

Nennspannung: 230 / 400 V

ICC: ≤ 10 kA

RDF: 0,7

Gesamtzahl der Steckdosen: 4

Steckdosen und Schutzgeräte

Hersteller der Steckdosen: Mennekes

CEE-Steckdose 32 A: 1× CEE 32 A 5P 400 V IP44, Mennekes Typ 3451

CEE-Steckdose 16 A: 1× CEE 16 A 5P 400 V IP44, Mennekes Typ 1385

Steckdosen 230 V: 2× 230 V 16 A 2P+E IP54, Mennekes 11011

Steckdosensystem 230 V: deutsches Schuko-System

Fehlerstrom-Schutzschalter: 1× 40 A 30 mA 4P Typ A RCCB

Absicherung der 32-A-Steckdose: 1× C32 3P 10 kA

Absicherung der 16-A-Steckdose: 1× C16 3P 10 kA

Absicherung der 230-V-Steckdosen: 2× C16 1P 10 kA

Phasenschiene: 3-phasig, 11 Module, 12 mm²

Gehäuse und Montage

Anzahl der Module: 26

Anzahl der Reihen: 2

Montageart: Aufputzmontage

Schutzart des Verteilers: IP44

Nennspannung des Gehäuses: 1000 V

Abmessungen des Gehäuses mit Steckdosen: 535 × 290 × 215 mm

Gehäusematerial: Kunststoff

Tür: getönt, transparent

Farbe der Vorderseite: Grau RAL 7035

Farbe der Rückseite: Schwarz

Schraubenmaterial: Kunststoff

Dichtungsmaterial: Schaumstoff

Kabelverschraubung im Lieferumfang: 1× PG-16

Energiezähler und Verdrahtung

Energiezähler: dreiphasig LE-03d MID F&F

Strombereich des Zählers: 0,25÷10(100) A

Schutzleiter: H07V-K 2,5 mm², 4 mm² und 6 mm², gelb-grün

Phasenleiter: H07V-K 4 mm², 6 mm² und 10 mm², schwarz

Neutralleiter: H07V-K 2,5 mm², 4 mm² und 6 mm², blau

Verdrahtung: ausgeführt

Schutz bei indirektem Berühren: Fehlerstrom-Schutzschalter Typ A

Energiemessung: dreiphasig

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
