Baustromverteiler eXT-S/FI 32A 2x16A 4x230V Schuko mit Stromzähler Doktorvolt DV-0809-D

Baustromverteiler eXT-S/FI 32A 2x16A 4x230V Schuko mit Stromzähler Doktorvolt DV-0809-D

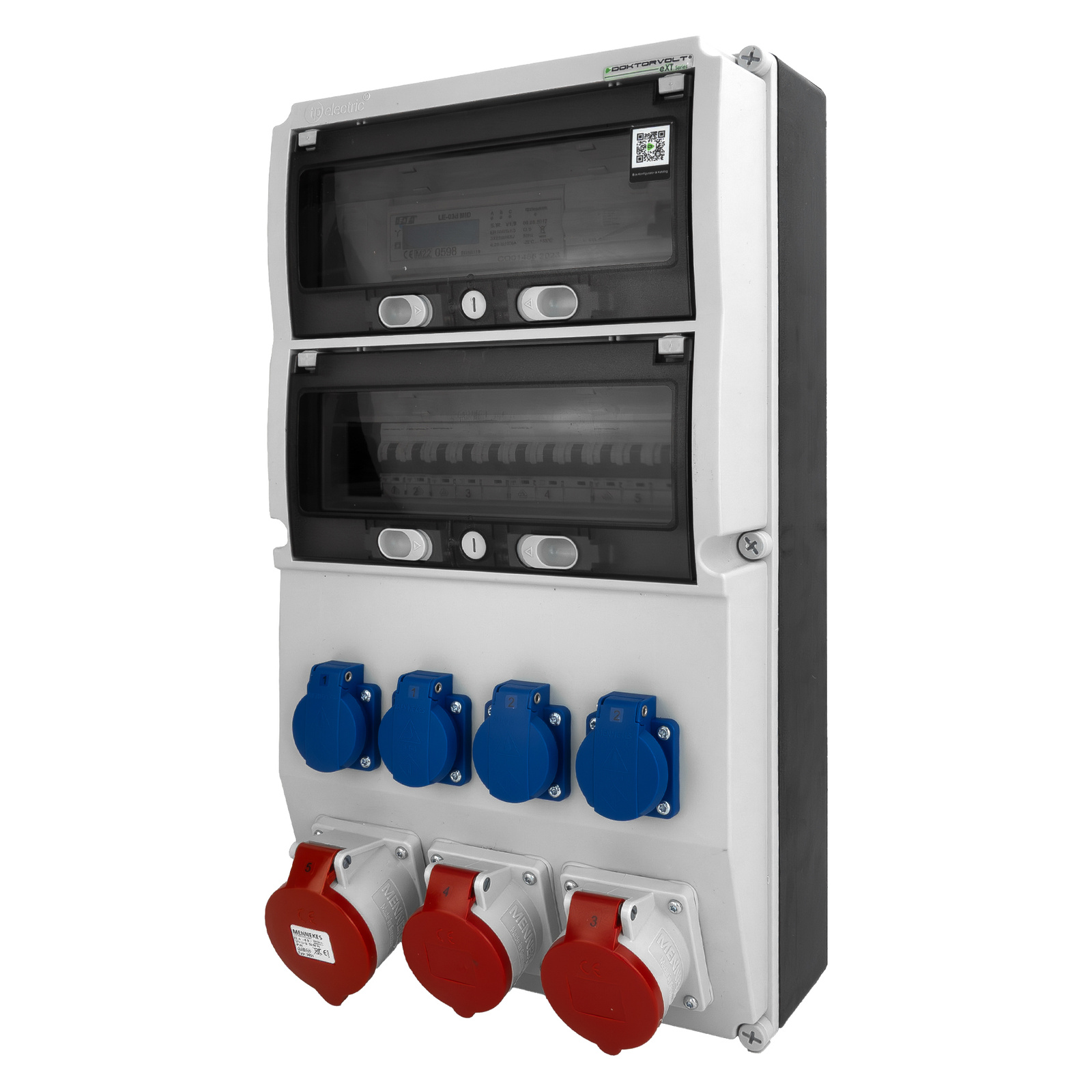

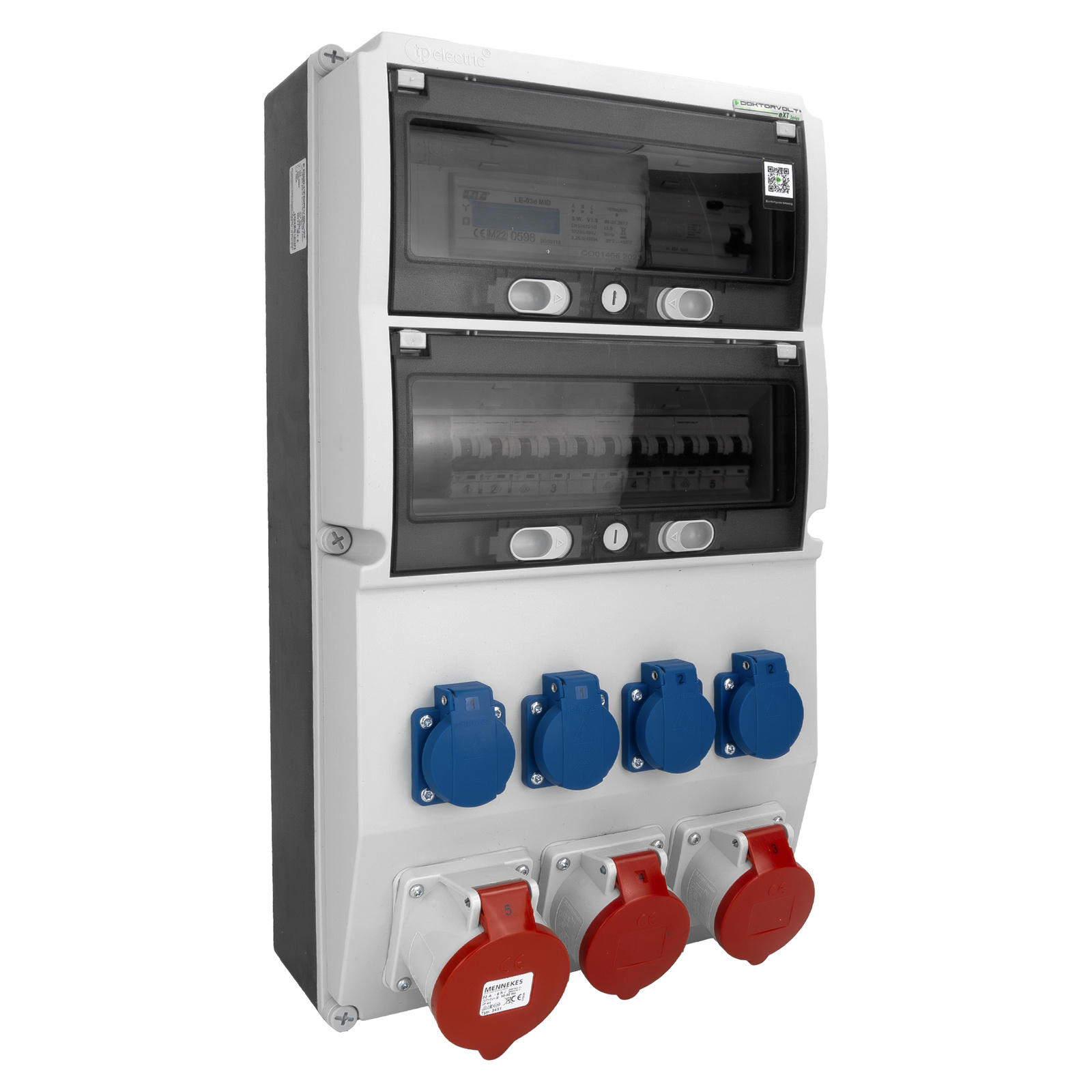

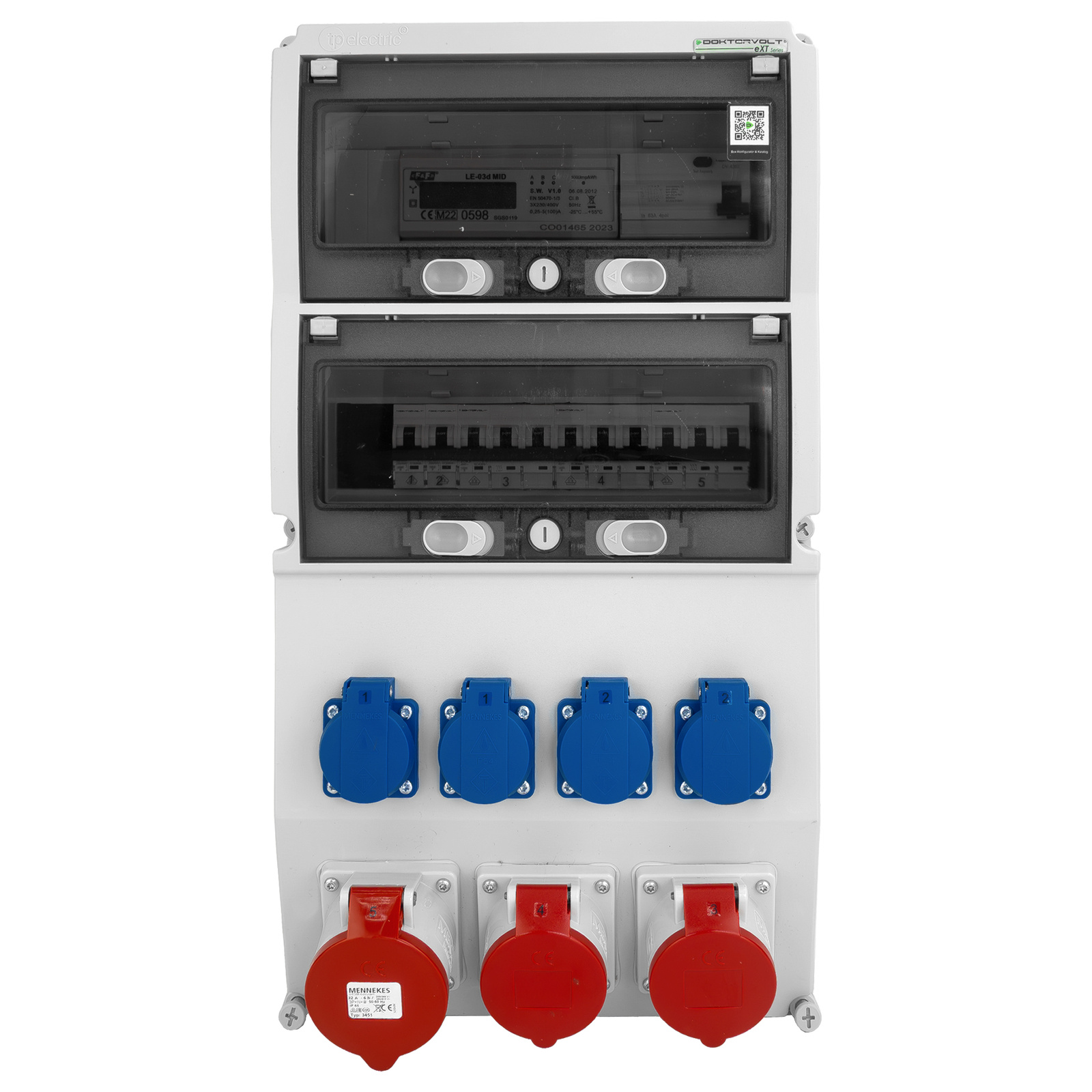

Doktorvolt® Baustromverteiler DV-0809-D mit einer CEE-Steckdose 32 A, zwei CEE-Steckdosen 16 A und vier Mennekes Schuko-Steckdosen 230 V. Ausgestattet mit Schutzgeräten mit 10 kA, einem SEZ Fehlerstrom-Schutzschalter 63 A 30 mA 4P Typ A sowie einem Energiezähler LE-03d MID von F&F.

Sieben Mennekes Steckdosen

Der Verteiler ist mit einer CEE-Steckdose 400 V 32 A, zwei CEE-Steckdosen 400 V 16 A sowie vier Mennekes Steckdosen 230 V 16 A ausgestattet. Die einphasigen Steckdosen sind im deutschen Schuko-System ausgeführt und besitzen die Schutzart IP54. Der Verteiler ermöglicht die komfortable Stromversorgung einphasiger und dreiphasiger Geräte.

Energiemessung und Schutz

Die Steckdosenstromkreise werden durch SEZ Leitungsschutzschalter mit einem Schaltvermögen von 10 kA geschützt. Der Fehlerstrom-Schutzschalter 63 A 30 mA 4P Typ A bietet Schutz bei indirektem Berühren. Der dreiphasige Energiezähler LE-03d MID von F&F ermöglicht die Kontrolle des Stromverbrauchs.

Technische Daten

Allgemeine Informationen

Modell: DV-0809-D

EAN: 5907589330809

Produktserienkennzeichnung: eXT-S/FI

Hersteller: Doktorvolt

Nennstrom: 63 A

Nennspannung: 230 / 400 V

ICC: ≤ 10 kA

RDF: 0,7

Gesamtzahl der Steckdosen: 7

Steckdosen und Schutzgeräte

Hersteller der Steckdosen: Mennekes

CEE-Steckdose 32 A: 1× CEE 32 A 5P 400 V IP44, Mennekes Typ 3451

CEE-Steckdosen 16 A: 2× CEE 16 A 5P 400 V IP44, Mennekes Typ 1385

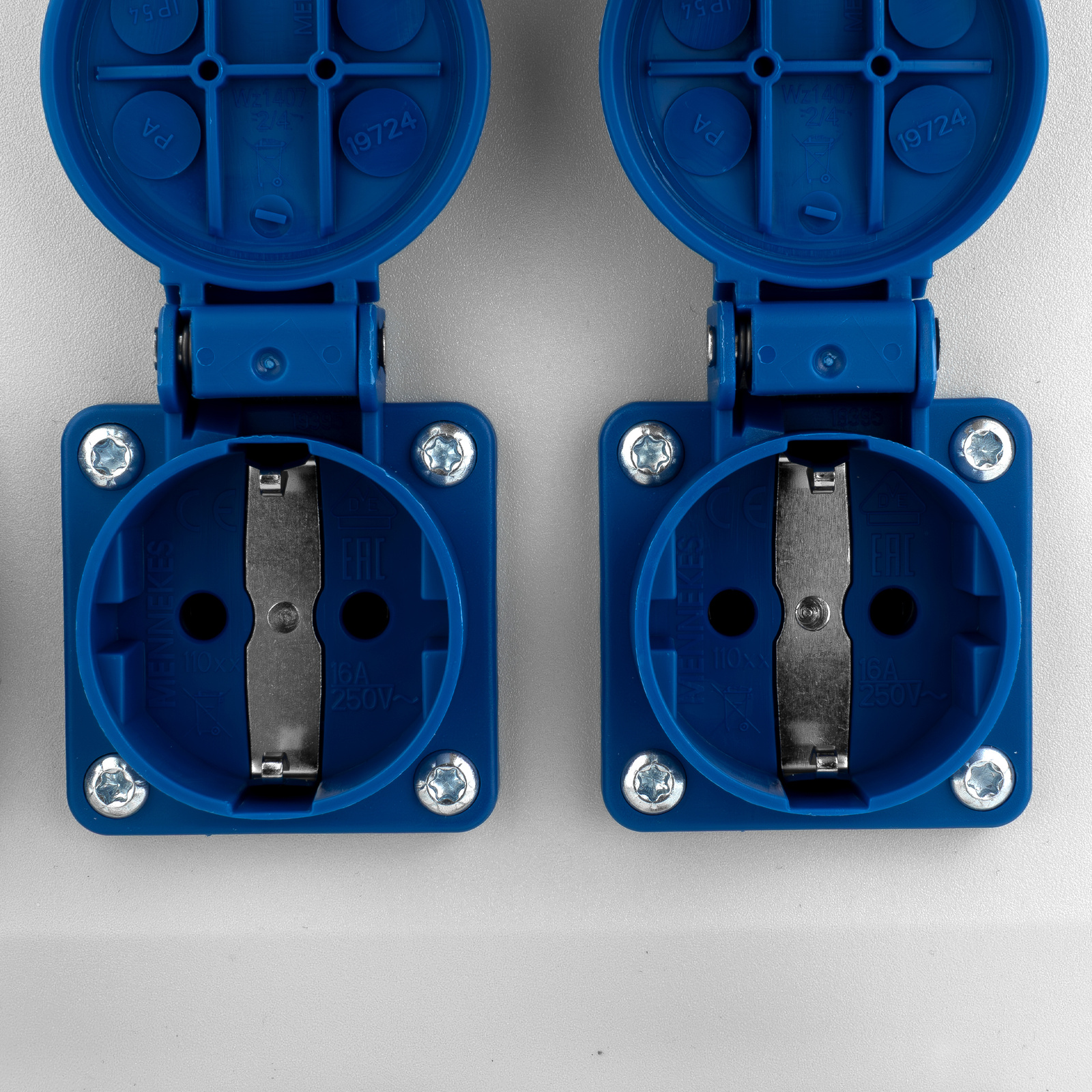

Steckdosen 230 V: 4× 230 V 16 A 2P+E IP54, Mennekes 11011

Steckdosensystem 230 V: deutsches Schuko-System

Fehlerstrom-Schutzschalter: 1× SEZ 63 A 30 mA 4P Typ A RCCB

Absicherung der 32-A-Steckdose: 1× C32 3P 10 kA SEZ

Absicherung der 16-A-Steckdosen: 2× C16 3P 10 kA SEZ

Absicherung der 230-V-Steckdosen: 2× C16 1P 10 kA SEZ-KROMPACHY

Phasenschiene: 3-phasig, 11 Module, 12 mm²

Gehäuse und Montage

Anzahl der Module: 26

Anzahl der Reihen: 2

Montageart: Aufputzmontage

Schutzart des Verteilers: IP44

Nennspannung des Gehäuses: 1000 V

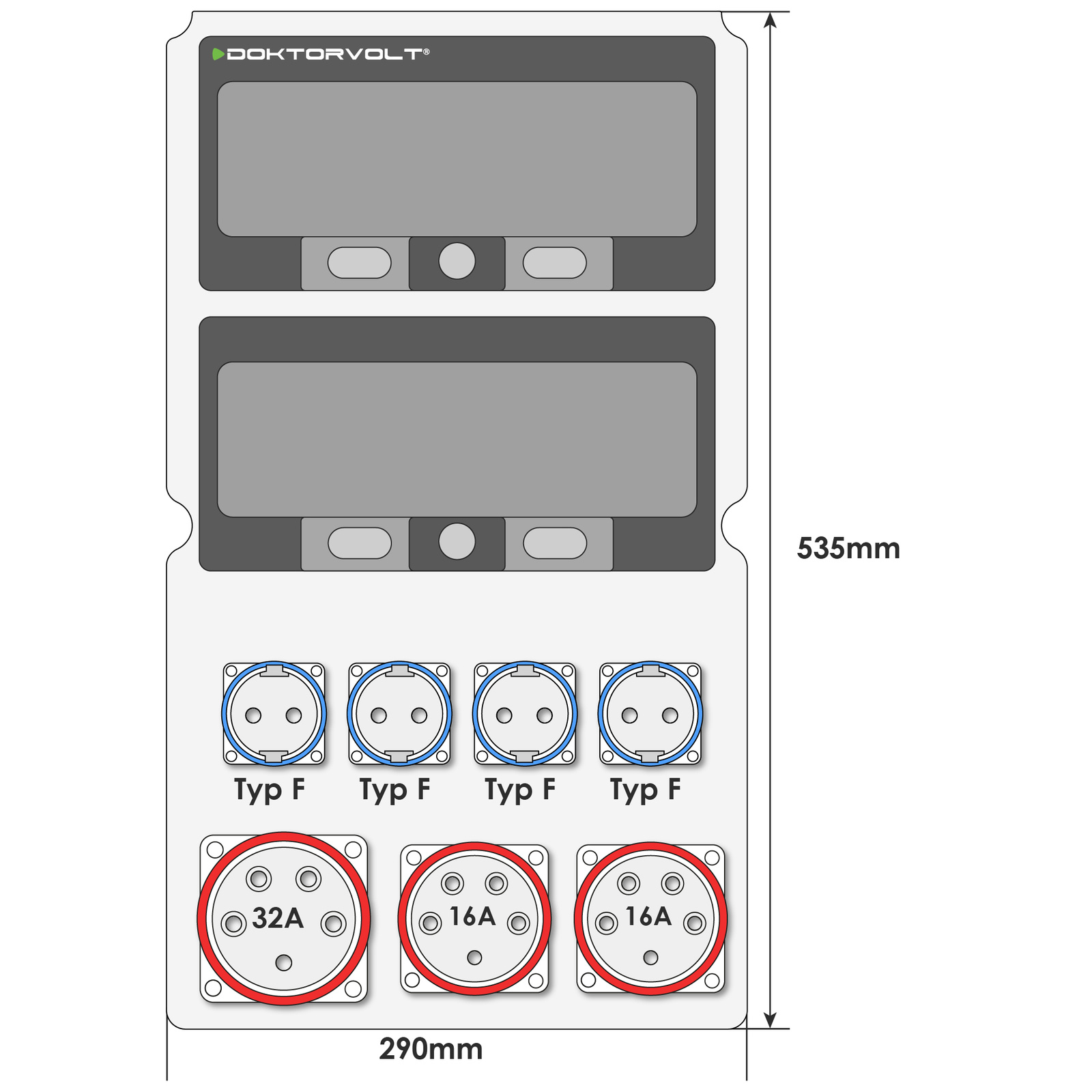

Abmessungen des Gehäuses mit Steckdosen: 535 × 290 × 200 mm

Gehäusematerial: Kunststoff

Tür: getönt, transparent

Farbe der Vorderseite: Grau RAL 7035

Farbe der Rückseite: Schwarz

Schraubenmaterial: Kunststoff

Dichtungsmaterial: Schaumstoff

Kabelverschraubung im Lieferumfang: 1× PG-21

Energiezähler und Verdrahtung

Energiezähler: dreiphasig LE-03d MID F&F

Strombereich des Zählers: 0,25÷10(100) A

Zählerzertifikat: MID

Schutzleiter: H07V-K 2,5 mm², 4 mm² und 10 mm², gelb-grün

Phasenleiter: H07V-K 2,5 mm², 4 mm² und 10 mm², schwarz

Neutralleiter: H07V-K 2,5 mm², 4 mm² und 10 mm², blau

Verdrahtung: ausgeführt

Energiemessung: dreiphasig

Schutz bei indirektem Berühren: Fehlerstrom-Schutzschalter Typ A

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
