Produktinformationen

Beschreibung

Allgemeine Beschreibung

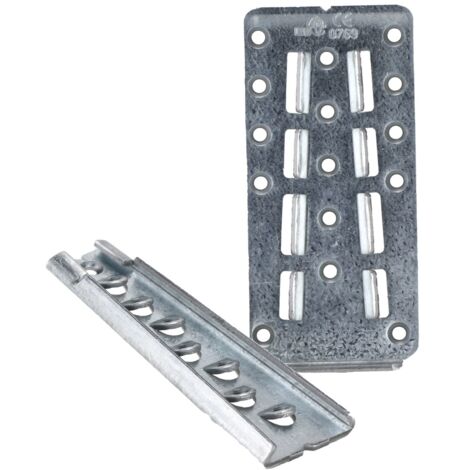

Die BB-Balkenverbinder werden zur verdeckten Verbindung von Hauptträgern und Nebenträgern an Stützen verwendet. Alle Vorarbeiten können bereits im Werk erledigt werden, sodass die Verbindungen auf der Baustelle lediglich ineinander geschoben werden. Dies ermöglicht einen schnellen Aufbau vor Ort, ohne die zusätzliche Verwendung von Spezialwerkzeugen.

Technische daten

  • Abmessungen: 70 x 150 x 3 mm
  • Stahlqualität: S 250 GD + Z275
  • Streckgrenze ReH: 250 N/mm²
  • Zugfestigkeit Rm: 330 N/mm²
  • Bruchdehnung A80: 19 %
  • Korrosionsschutz: 275 g/m² beidseitig (entsprechend einer Zinkschichtdicke von ca. 20 µm)
  • Lochdurchmesser: 5 mm
  • Max. zulässige Kraft rechtwinklig zur Einschubrichtung: 380 kg
  • Max. zulässige Kraft in Einschubrichtung: 880 kg
  • Max. zulässige Kraft Richtung Nebenträger: 320 kg
  • Oberfläche: verzinkt
  • Werkstoff: Stahl

    • Installation

  • Die Einfräsung an der gewünschten Stelle erfolgt mit Hilfe einer Schablone und eines Fräsers. Die Frästiefe beträgt 14 mm.
  • Das Unterteil des Verbinders wird in die Einfräsung eingeschraubt.
  • Das Gegenstück wird am Holz angebracht, ohne dass eine Einfräsung notwendig ist.
  • Das schwalbenschwanzförmige Oberteil muss bündig mit der Oberkante des Holzes montiert werden.
  • Die Arretierschraube wird im ersten Loch gerade eingeschraubt, während die anderen Schrauben im Winkel von 35° eingeschraubt werden.
  • Im letzten Arbeitsschritt wird der Nebenträger in den Hauptträger eingehängt.

    • Weitere Informationen

  • Die für die BB-Balkenverbinder verwendeten Befestigungsmittel müssen der prEN 14592 entsprechen.
  • Die Balkenverbinder besitzen die Europäische Technische Zulassung ETA-09/0301.

    • Eigenschaften

    • Marke
      ANDERE
    • Material
      Stahl
    • Zertifizierungsstelle
      CE
    • Breite
      7 cm
    • Länge
      15 cm
    • Montageart
      Zum Anschrauben
    • Befestigungsart
      Befestigungsclips
    • ManoMano Art.-Nr
      ME37315208
    • MMID
      108531621624
    • Herstellerreferenz
      66915070
    • EAN
      4034176104848
