Produktinformationen

Beschreibung

Allgemeine Beschreibung

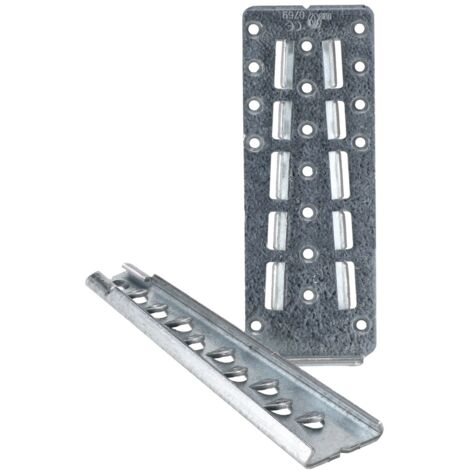

Die BB-Balkenverbinder sind speziell für die verdeckte Verbindung von Hauptträgern und Nebenträgern an Stützen konzipiert. Sie ermöglichen einen schnellen und einfachen Aufbau vor Ort, da alle Vorarbeiten bereits im Werk erledigt werden können. Die Verbindungen werden einfach ineinander geschoben, ohne dass Spezialwerkzeuge benötigt werden.

Technische daten

  • Abmessungen: 70 x 190 x 3 mm
  • Stahlqualität: S 250 GD + Z275
  • Streckgrenze ReH: 250 N/mm²
  • Zugfestigkeit Rm: 330 N/mm²
  • Bruchdehnung A80: 19 %
  • Korrosionsschutz: 275 g/m² beidseitig (entsprechend einer Zinkschichtdicke von ca. 20 µm)
  • Lochdurchmesser: 5 mm
  • Max. zulässige Kraft rechtwinklig zur Einschubrichtung: 490 kg
  • Max. zulässige Kraft in Einschubrichtung: 1060 kg
  • Max. zulässige Kraft Richtung Nebenträger: 420 kg
  • Oberfläche: verzinkt

    • Installation

    Die Installation erfolgt in mehreren Schritten:
  • Mit Hilfe einer Schablone und eines Fräsers wird eine Einfräsung mit einer Tiefe von 14 mm an der gewünschten Stelle vorgenommen.
  • Das Unterteil des Verbinders wird in die Einfräsung eingeschraubt.
  • Das Gegenstück wird am Holz angebracht, ohne dass eine Einfräsung notwendig ist.
  • Das schwalbenschwanzförmige Oberteil muss bündig mit der Oberkante des Holzes montiert werden.
  • Die Arretierschraube wird im ersten Loch gerade eingeschraubt, während die anderen Schrauben im Winkel von 35° eingeschraubt werden.
  • Im letzten Schritt wird der Nebenträger in den Hauptträger eingehängt.

    • Weitere Informationen

  • Die verwendeten Befestigungsmittel müssen der prEN 14592 entsprechen.
  • Die Balkenverbinder besitzen die Europäische Technische Zulassung ETA-09/0301.
  • Verwendete Schraube: Vollgewindeschraube 5x70.

    • Eigenschaften

    • Marke
      ANDERE
    • Breite
      7 cm
    • Länge
      19 cm
    • Material
      Stahl
    • Zertifizierungsstelle
      CE
    • Produktveredelung
      Verzinkt
    • Höhe
      19 cm
    • Montageart
      Zum Anschrauben
    • ManoMano Art.-Nr
      ME37318704
    • MMID
      542125330162
    • Herstellerreferenz
      66919070
    • EAN
      4034176104855
