Allgemeine Beschreibung
Das Installationsprüfgerät IT 115 von Theo Benning ist ein robuster und praktischer elektrischer Installationsprüfer, der für sicherheitstechnische Prüfungen von elektrischen Anlagen nach DIN VDE 0100-600 und DIN VDE 0105-100 konzipiert wurde. Es verfügt über ein Grafikdisplay mit Hintergrundbeleuchtung für eine klare Ablesung und bietet eine Vielzahl von Prüf- und Messfunktionen.Technische daten
- Spannung: 1 V–550 V
- Wechselspannung: 1 V–550 V
- Gleichspannung: 1 V–550 V
- Widerstand: 10 kOhm–1000 MOhm
- Isolationswiderstand: 10 kOhm–1000 MOhm
- Niederohmwiderstand: 0,01 Ohm–2 kOhm
- Kurzschlussstrom (Wechselstrom) max.: 200 kA
- Kurzschlussstrom (Wechselstrom) min.: 0,01 A
- Leitungsimpedanz (L-N/L) max.: 10 kOhm
- Leitungsimpedanz (L-N/L) min.: 0,01 Ohm
- Schleifenimpedanz (L-PE) max.: 10 kOhm
- Schleifenimpedanz (L-PE) min.: 0,01 Ohm
- Isolationswiderstand max.: 1000 MOhm
- Isolationswiderstand min.: 10 kOhm
- Niederohmwiderstand max.: 2000 Ohm
- Niederohmwiderstand min.: 0,01 Ohm

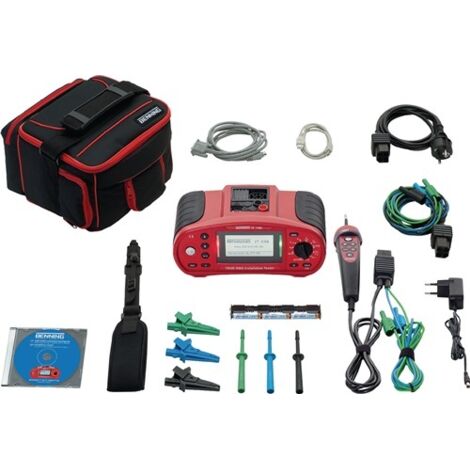

Kompatibilität und Zubehör
- Prüfkabel mit Schutzkontaktstecker
- 3 Prüfspitzen
- 3 Krokodilklemmen
- 6 wiederaufladbare NiMH-AA-Akkus und Ladegerät
- universelle 3-Leiter-Prüfleitung mit 1,5 m Länge
- gepolsterte Tragetasche
- Kalibrierzertifikat
Installation
Die Installation des Prüfgeräts erfolgt einfach durch den Anschluss der Prüfkabel und der Prüfspitzen gemäß den beiliegenden Anschlussdiagrammen. Eine Hilfefunktion unterstützt den Benutzer während des Prüfablaufs.Anwendung
Das IT 115 eignet sich für folgende Anwendungen:- Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600 und DIN VDE 0105-100
- Prüfung von FI-/RCD-Schutzschaltern (Standard und verzögert)
- Drehfeldrichtungsprüfung
- Messung des Isolationswiderstands
- Kontinuitätsprüfung
- Überprüfung von Schutzeinrichtungen
