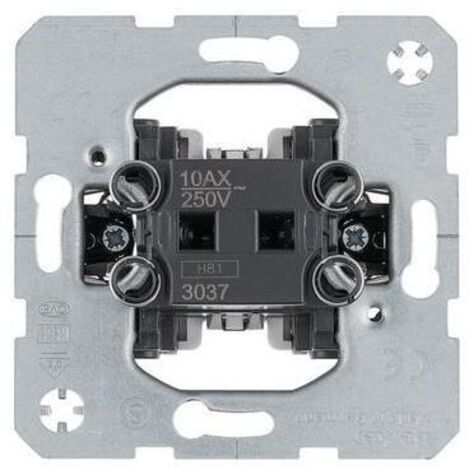

BERKER Kippweiche 10A/250V 3037

Neigbarer Crossover-Mechanismus mit Abmessungen von 71 mm Höhe und 71 mm Breite sowie einer Tiefe und Einbautiefe von 42 mm bzw. 31 mm. Es hat Nennstrom- und Spannungswerte von 10A und 250V. Dieses Produkt gehört zu einer Reihe von Mechanismen, die den Rest der Produkte der verschiedenen Berker-Familien ergänzen, die für die intelligente Steuerung von Gebäuden entwickelt wurden. BERKER Kippweiche 10A/250V 3037 Was Sie beim Kauf des Berker Elektroantriebs beachten sollten Das Berker-Sortiment an Elektroantrieben ist allen folgenden Baureihen gemeinsam: S.1, B.3, B.7, S.1, B.3, B.7, Q.1, Q.3, Q.7, K.1, K. 5, Arsys, R.1, R.3 und R.8 Die allgemeine Struktur dieses vollständigen Mechanismus ist: Mechanismus + Rahmen + Schlüssel oder Abdeckung Die modulares System mit den meisten Ästhetiken und Materialarten. Die Vielfalt an Formen, Farben und Materialien (Glas, Stahl, Aluminium, Porzellan, Beton, ...) ermöglicht es , die Konzepte von Qualität, Funktionalität und Design zu verbinden. Passende Lösungen für die Dekoration jeder Umgebung mit all ihren Funktionen, sowohl in konventionellen und elektronischen Mechanismen als auch in der Gebäudesteuerung und -verwaltung. Berker elektrische Mechanismen < p > Als Erfinder des Baukastensystems hat Berker einen einzigen Mechanismus für unterschiedliche Ästhetiken. Die aktuellen Mechanismen bleiben an der Wand. Es werden nur ästhetische ersetzt. Auch wenn ein Steuerschalter oder ein beleuchteter Schalter gewünscht wird, ist der Mechanismus immer der gleiche. Das bedeutet: - Es gibt keine falschen Mechanismen in der Installation - Minimaler Lagerbestand - Langfristige Kundenzufriedenheit Berker Funktionalität und Design Bewährtes modulares Design und extrem flacher Winkel von nur 3,5º lässt den Schalter an der Wand sehr flach erscheinen. Für eine einfache Montage wurde das Konzept der Flexolift-Klemmen entwickelt. Die Krallen rasten bündig ein und werden beim Lösen automatisch in Position gedrückt . Auf der Rückseite des Schalters befindet sich eine Lasergravur des Schaltplans, des Grafiksymbols und der für den Anschluss erforderlichen nicht isolierten Leiterlänge. Auf der Vorderseite sticht die Referenz des Mechanismus hervor, um ihn sehr leicht identifizieren zu können. Ein Schutz um die Klauenschrauben verhindert eine Beschädigung der Leiter. Die Schlüssel werden hauptsächlich mit Hilfe von Halterungen am Mechanismus geführt, was die Bedienung des Mechanismus erleichtert.
