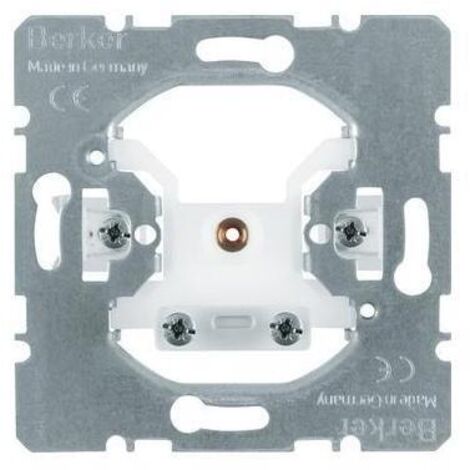

BERKER 4470 Kabelausgangsanschluss-Basismechanismus

Kabelauslass mit Spreizkrallen für Kabel mit einem maximalen Durchmesser von 9 mm. Dieser Spreizkrallen-Montagemechanismus zeichnet sich durch eine Zugentlastung ohne Klemmleiste aus. Darüber hinaus bietet die Marke zusammen mit diesem Kabelauslass eine Reihe von Mechanismen, die sich durch ein einfaches, klares, zeitloses und funktionales Design auszeichnen. BERKER Kabelabgang Stecker Basismechanik 4470 Was Sie beim Kauf der Berker Elektromechanik beachten sollten Das Berker Elektromechanik-Sortiment ist allen Baureihen gemeinsam: < p> S.1, B.3, B.7, S.1, B.3, B.7, Q.1, Q.3, Q.7, K.1, K .5, Arsys, R. 1, R.3 und R.8 Der allgemeine Aufbau dieses kompletten Mechanismus ist: Mechanismus + Rahmen + Schlüssel oder Abdeckung Das modulare System mit den meisten Ästhetiken und Materialien. Die Vielfalt an Formen, Farben und Materialien (Glas, Stahl, Aluminium, Porzellan, Beton, ...) ermöglicht es , die Konzepte von Qualität, Funktionalität und Design zu verbinden. Passende Lösungen für die Dekoration jeder Umgebung mit all ihren Funktionen, sowohl in konventionellen und elektronischen Mechanismen als auch in der Gebäudesteuerung und -verwaltung. Berker elektrische Mechanismen < p > Als Erfinder des Baukastensystems hat Berker einen einzigen Mechanismus für unterschiedliche Ästhetiken. Die aktuellen Mechanismen bleiben an der Wand. Es werden nur ästhetische ersetzt. Auch wenn ein Steuerschalter oder ein beleuchteter Schalter gewünscht wird, ist der Mechanismus immer der gleiche. Das bedeutet: - Es gibt keine falschen Mechanismen in der Installation - Mindestbestand - Langfristige Kundenzufriedenheit Berker Funktionalität und Design Bewährtes modulares Design und extrem flacher Winkel von nur 3,5º lässt den Schalter an der Wand sehr flach erscheinen. Für eine einfache Montage wurde das Konzept der Flexolift-Klemmen entwickelt. Die Krallen rasten bündig ein und werden beim Lösen automatisch in Position gedrückt . Auf der Rückseite des Schalters befindet sich eine Lasergravur des Schaltplans, des Grafiksymbols und der für den Anschluss erforderlichen nicht isolierten Leiterlänge. Auf der Vorderseite sticht die Referenz des Mechanismus hervor, um ihn sehr leicht identifizieren zu können. Ein Schutz um die Klauenschrauben verhindert eine Beschädigung der Leiter. Die Schlüssel werden hauptsächlich mit Hilfe von Halterungen am Mechanismus geführt, was die Bedienung des Mechanismus erleichtert.
