So finden Sie die richtigen Stromkabel und Leitungen

Elektrische Leitung: Definition

Eine elektrische Leitung führt Strom. Sie besteht aus einer Ader, die sich durch das leitfähige Material auszeichnet, die je nach Querschnitt und Verwendungszweck massiv oder feindrähtig sein kann. Die Ader ist meist aus Kupfer, kann aber auch aus Nickel bestehen und ist mit einer Isolierung beschichtet, die hauptsächlich aus Kunststoff besteht.

Stromkabel: Definition

Ein Kabel besteht aus mehreren elektrischen Leitungen, die in einer schützenden Kunststoffhülle vereint sind. Ihre Anzahl und der Durchmesser sind unterschiedlich und hängen von der Verwendung des betreffenden Kabels ab.

Querschnitt eines elektrischen Leiters

Der durch die Norm IEC 60228 geregelte Querschnitt wird in mm² ausgedrückt. Er ist je nach Stromstärke – die wiederum in Ampere (A) ausgedrückt wird – unterschiedlich. Kurzum gilt: je größer der Querschnitt eines Leiters, desto höher die akzeptierte Stromstärke:

• 1.5 mm²:  10A

• 2.5 mm²:  16A bis 20A

• 4 mm²:     25A

• 6 mm²:     32A

Diese Querschnitte kommen vor allem in Haushalten mit einem einphasigen 230-V-Wechselstrom zum Einsatz. Größere Querschnitte werden benötigt, um die elektrischen Zähler/Leitungsschutzschalter zu verbinden.

In jedem Stromkreislauf erfolgt die Erdung durch ein geflochtenes Kabel ohne Isolierung, welches mit einem Erdspieß verbunden ist.

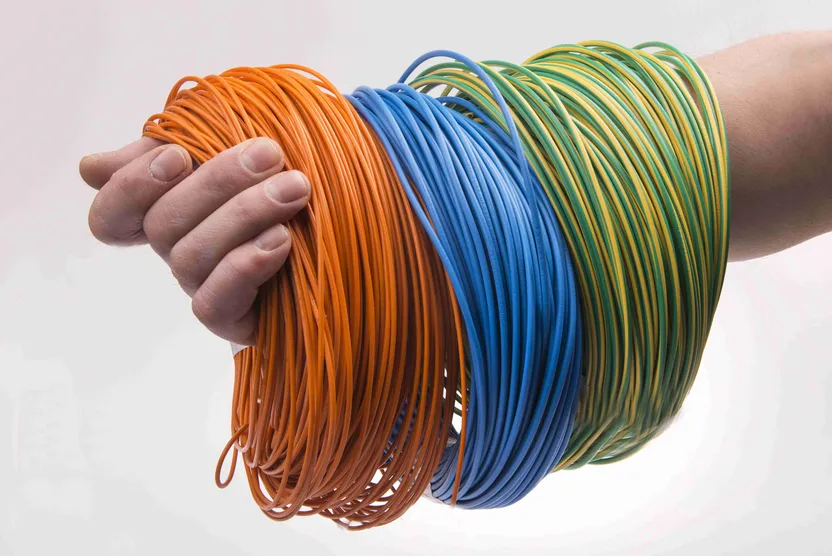

Die Leiterfarben nach DIN VDE 0100-510

Die Farbe der Leiter unterliegt ebenfalls einem genormten Rahmen, hierbei gilt:

• braun: Phase

• blau: Neutralleiter

• grün-gelb: Schutzleiter

Die Phase kann in manchen Installationen auch schwarz oder rot sein, aber niemals blau oder grün-gelb.

Die Verkabelung des Wohnraums – also aller festen Installationen – geschieht anhand von elektrischen Drähten, Kabeln und Leitern, die durch Buchstaben und Zahlen je nach Eigenschaft klassifiziert sind.

• 03: Spannung bis zu 300 Volt, wobei diese Zahl je nach Spannung abweicht

• R: Eindrahtig, fest

• V : Polyvinylchlorid-Hülle (PVC). Wenn eine Zahl davorsteht (z. B. 2 V), bedeutet das, dass sie doppelt isoliert ist

• H : Harmonisierte Leitung, die den internationalen Normen entspricht

• K : Feindrähtig, flexibel

• U : Eindrähtige, feste Ader

• G : Leitung - mit vorangestellter Nummer und gefolgt von deren Abschnitt, z. B.: 3G2.5 mm² = 3 Leitungen mit 2,5 mm².

Beispiel der Kabelbezeichnungen:

R2V 3G1.5 mm²: eindrahtiger fester Draht, doppelt isoliert, zulässige Spannung 200 V, 3 Leiter mit 1,5 mm²

Wichtige Codes

Die Stromversorgung geschieht in privaten Haushalten mit flexiblen elektrischen Leitungen und Kabeln, die ebenfalls in die Kategorien H03WF und H05WF unterteilt sind.

• H: Harmonisierte Leitung, die den internationalen Normen entspricht

• 03: 2 Leiter mit bis 1 mm²

• 05: Je nach Stromstärke 2 bis 5 Leiter (mono- oder dreiphasig) mit mehr als 1 mm²

• W: PVC-Isolierung der Leiter und Außenleiter

• F: Flexibler Leiter (2F bedeutet 2 flexible Leiter)

H03RTF: Transparentes oder mit einem dekorativen Geflecht ummanteltes Kabel.

H07RNF: Neoprenhülle, Isolierung der Drähte durch Elastomer.

Multimedia-Installation

Die Verbindung für die terrestrische Verteilung von Satelliten und Kabelnetzen (Antenne) geschieht durch Kabel, die aus einer geflochtenen Abschirmung bestehen, die unter der Isolierung durch einen Aluminiumstreifen unter eine Schutzhülle verdoppelt ist:

• Koaxialkabel vom Typ 17 oder 21 VATCA (Angabe des Signalverlustes, je höher die Zahl vor den Buchstaben, desto besser ist die Übertragung). Die Anschlüsse sind entweder Buchsen oder Stecker und können einen Durchschnitt von 9,50 oder 9,52 mm aufweisen.

Für draußen sollten Sie das 17PATCA bevorzugen, da es UV-resistenter ist.

Bevorzugen Sie TVNT-Kabel für den digitalen Empfang.

Häusliche und Kommunikations-Installation

Andere Hausinstallationen werden ebenfalls durch spezielle Leitungen, Kabel und Verbindungen hergestellt.

• Hifi-Geräte werden sehr oft durch rot-schwarze 0,75 mm²-Kabel (03VH) verbunden. Sie können jedoch auch mit 2 x 1,5 mm² (03VH-H) oder sogar 2,5 mm² und mehr verbunden werden. Der OFC-Name bietet ein besseres Signal und Oxidationsbeständigkeit.

• Audio-/Videogeräte werden über sogenannte RCA-Anschlüsse mit den gleichnamigen Kabeln (wärmegeformte Steckverbinder) verbunden.

• Hausautomatisierungsanlagen sowie Computer- und Kommunikationsnetze sind mit RJ45-Steckern verbunden. Eine Klemme wird für Verbindungen benötigt.

Es ist wichtig, die empfohlenen Normen und Querschnitte zu beachten, da sonst Brandgefahr besteht.
