Der Querschnitt eines Stromkabels bestimmt seine Strombelastbarkeit. 1,5 mm² reichen für 10 A und 2,5 mm² für 16 bis 20 A. Der Querschnitt ist in den DIN-18015-Vorschriften festgelegt.
Der Querschnitt eines Stromkabels bestimmt seine Strombelastbarkeit. 1,5 mm² reichen für 10 A und 2,5 mm² für 16 bis 20 A. Der Querschnitt ist in den DIN-18015-Vorschriften festgelegt.

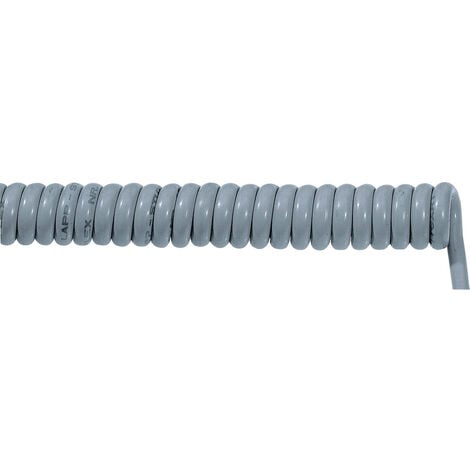

LAPP 70002727 Spiralkabel ÖLFLEX® SPIRAL 400 P 1000 mm / 3000 mm 7 G 0.75 mm² Grau 1 St.
Kabel pro meter mehrpoliges neoprenkabel h07rn-f 3 leitungen 1mmq mit gelb grÜn h07rnf-3gx1

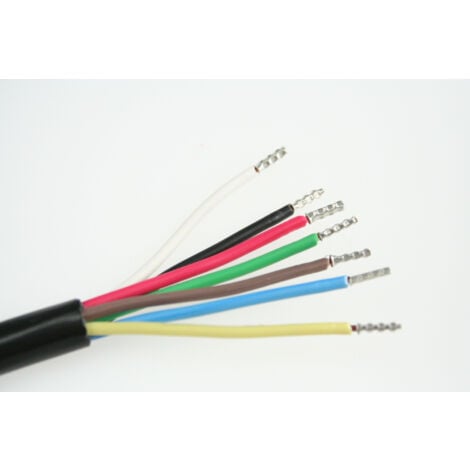

Anschlussleitung Kunststoffmantelleitung 10m H05VV-F 7x1,0 12V DC
Rundkabel "Runden" [SKD-C275-GREY]
Erdkabel NYY-J 3 x 1,5 - 10 Meter schwarz Kabel Starkstromkabel Elektrokabel
Einadriges kabel fs17 pro meter fs17-1x1.5bl-abschnitt 1.5-blau

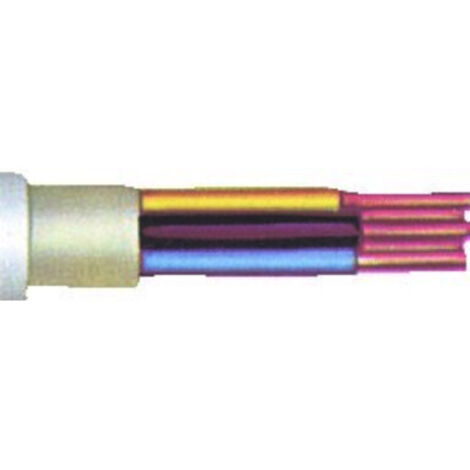

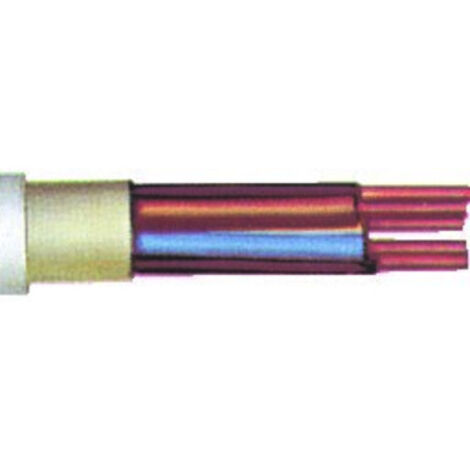

Kunststoff-Mantelleitung NYM-J 5x2,5mm2, 10m Ring
Zum solarkabelmesser 6 mmq rot farbe 1 leiter cg1848b
Electraline kabel h03vvh2-f 2x0,75 farbe weiß - 10901
Textilkabel Rot 1 m
Klingelleitung YR 4 x 0,8 - 25 Meter, weiß Kabel & Leitungen
Kunststoff-Mantelleitung NYM-J 5x2,5mm2, 25m Ring

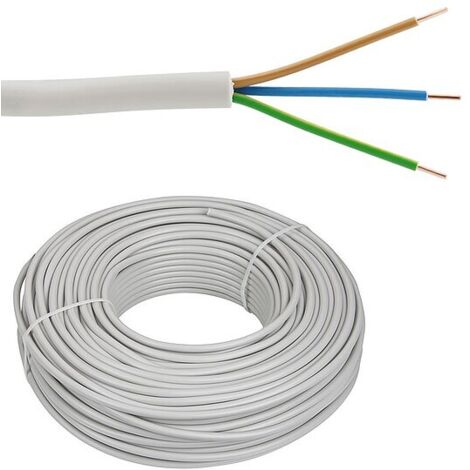

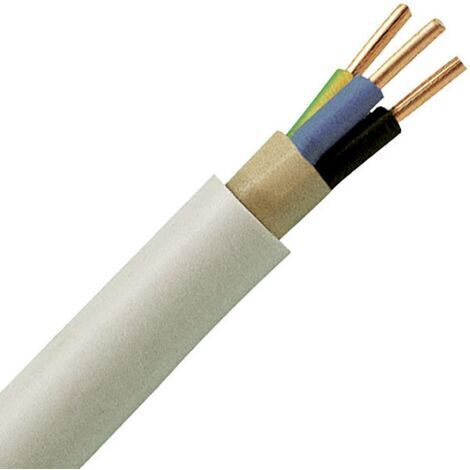

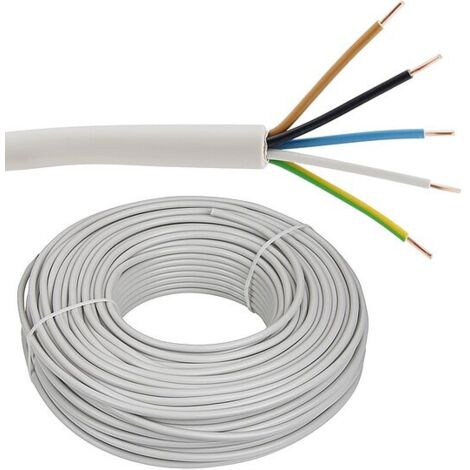

Kunststoff-Mantelleitung NYM-J 3x1,5mm2, 25m Ring
Pro meter mehrpoliges neoprenkabel h07rn-f 3 leiter 2,5mmq mit gelbgrÜnem h07rnf-3gx2,5
Baustellenleitung orange H07BQ-F 5G4 Meterware
Zum unipolaren kabelmeter 16 mm abschnitt gelb/grn anti-fest n07v-k1x16gv fs17-1x16gv
Schwere Gummischlauchleitung 50m Kabelring H07RN-F 5G1,5
FS17 Unipolares Elektrokabel, Abschnitt 1,5 mm2, blau Farbe, 50 m Strang
Anschlussleitung Schukostecker 10 m weiß H05VV-F 3G1,5 IP20
Zum kabelmesser fg16or16 multipular 5 gelb/grnleiter mit 2,5 mmq abschnitt fg7-5gx2,5 fg16or16-5gx2,5

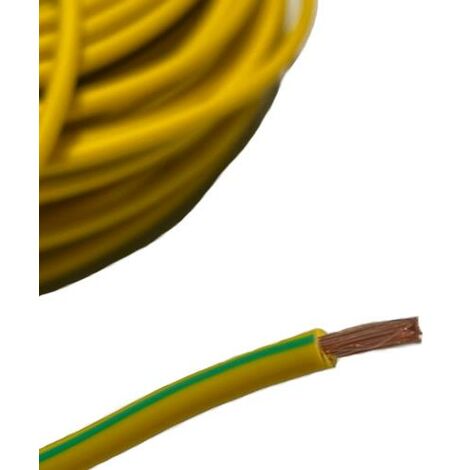

100 meter unipolarer reiter fs17 gelbfarb abschnitt 6mm n07v6gv/b100 fs17-6gv/b100
Wieland Kabel männlich-weiblich 3m Schwarz
BKL Electronic 1502034/25 Erdungskabel H07V-K 16 mm² Grün, Gelb 25 m
Kunststoff-Mantelleitung NYM-J, 5x2,5mm2, 50m-Ring
Geflochtenes Kabel 2x0,75 x 1M [SKD-CT275-PURPLE]

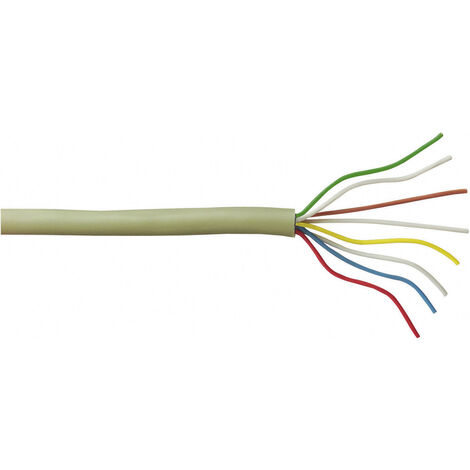

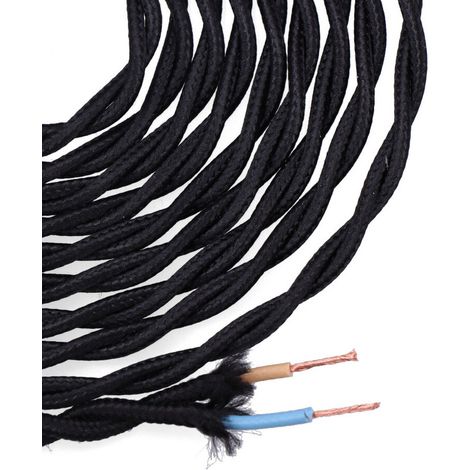

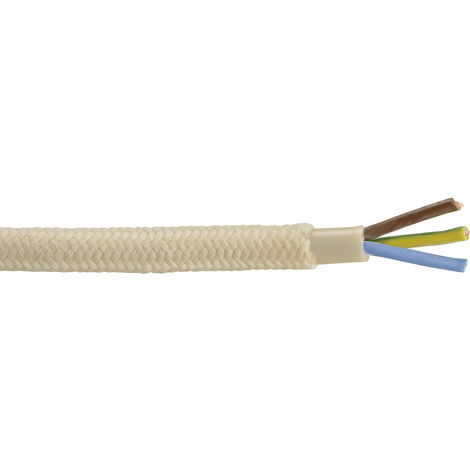

Creative-cables italia elektrokabel rund ummantelt in seideneffektgewebe 2x0,75 schwarz xz2rm04
Mehradriges kabel h07rn-f 3x1,5 go-at toplone mh07rnf3g1,5ne10- 10 meter schwarz
Renkforce RF-5044976 RJ45 Netzwerkkabel, Patchkabel CAT 6a S/FTP 0.50 m Blau mit Rastnasenschutz, Fl
Textilkabel Grau 1 m
Kabel a AME starr H07 V-U 1,5 mm2, blau, 25 Meter
GOOBAY Netzkabel mit Schutzkontaktstecker, 2 m, schwarz
Herdanschlusskabel H05VV-F 5 x 2,5 - 3 Meter, weiß Kabel & Leitungen
LAPP 70002635 Spiralkabel ÖLFLEX® SPIRAL 400 P 1000 mm / 3000 mm 4 G 0.75 mm² Grau 1 St.
Elektrische Versorgungsleitung H05VV-F 2x 1,5mm² Grau - 10m - Zenitech
Textilkabel Schwarz und Weiss 1 m
Pro meter neoprenkabel h07rnf 5gx6, 5 leiter mit 6 mm querschnitt, mit gelb grn schwarz h07rnf-5gx6
Textilkabel Gelb 1 m
LAPP ÖLFLEX® CLASSIC 110 Steuerleitung 3 G 1.5 mm² Grau 1119303/25 25 m
Ej.Life Bestell-Nr. B-30-1000 250M 8-adriges Kabel mit farbiger Isolationsumhüllung aus Kupfer 30AWG
LAPP 73220312 Spiralkabel UNITRONIC® SPIRAL LiF2Y11Y 300 mm / 1200 mm 4 x 0.14 mm² Grau 1 St.
Creative-cables textilkabel aus baumwolle als meterware tc43 2x0.75mm - xz2tc43
Electraline fep/pvc hochtemperaturkabel 2gx0,75 transparent - 11417
Anschlussleitung PVC-Leitung Kabelring 5m rot H07V-K 2,5mm²
Pro meter neoprenkabel h07rnf 2x2,5, 2 leiter mit querschnitt 2,5 mm,,ohne gelb-grn h07rnf-2x2,5
Pro meter abgeschirmtes kabel fr2ohh2r grau af 3x0,75 cy-3lgrm100
Bachmann 312.175 Strom Anschlusskabel Schwarz 3.00 m
Bachmann 375.039 Anschlussleitung Schwarz 10.00 m
Elektrisches Textilkabel Weiss 1 m
Erdkabel NYY-J 5x1,5 mm2, 25 m-Ring
Elektrokabel HO3 VVH weiß 2x0.75, Meterware
Helukabel 32060 Erdkabel NYY-J 5 G 2.5 mm² Schwarz 50 m
Auf den kabelmesser fg16or16 multipular 4 leiter ohne gelb/grn mit 2,5 mmq abschnitt fg7-4x2,5 fg16or16or16-4x2,5
AS Schwabe 70910 Strom Anschlusskabel Schwarz 10.00 m
AS Schwabe 70415 Strom Verlängerungskabel 16 A Orange, Schwarz 5.00 m H07BQ-F 3G 2,5 mm² Spiralkabe
BKL Electronic 1506117 Spiralkabel H05BQ-F 1200 mm / 4800 mm 2 x 0.75 mm² Orange 1 St.
Wilo 2m Anschlusskabel PWM mit Stecker 4193901
Zwischen Drähten und elektrischen Kabeln ist es nicht immer einfach, den Überblick zu behalten. Darüber hinaus hängt der zu verwendende Querschnitt wesentlich von der Installation, der Stromstärke und den zu versorgenden Geräten ab. Folgen Sie diesem Leitfaden, um den Faden nicht zu verlieren!
Im allgemeinen Sprachgebrauch sind die Wörter „Draht“ und „Kabel“ austauschbar. Doch handelt es sich um zwei ziemlich verschiedene Elemente.

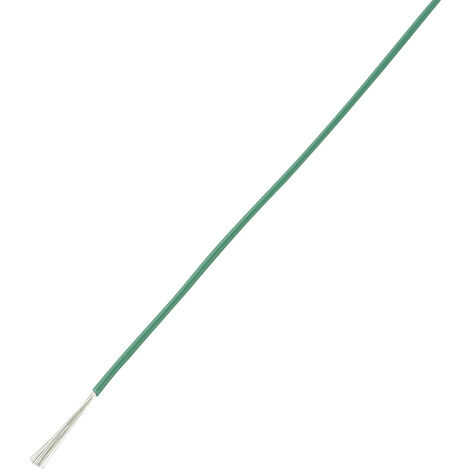

- Grundsätzlich dient ein elektrischer Draht zum Transportieren von Strom. Er besitzt eine Seele aus einem leitfähigen Material. Dieses Element kann je nach Verwendung und Querschnitt ein- oder mehrdrähtig sein. Meistens besteht die Seele aus Kupfer, kann aber auch aus Nickel sein. Sie ist mit einem isolierenden Material (Kunststoff usw.) ummantelt.

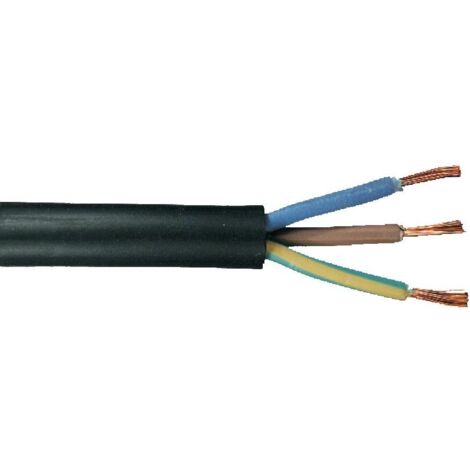

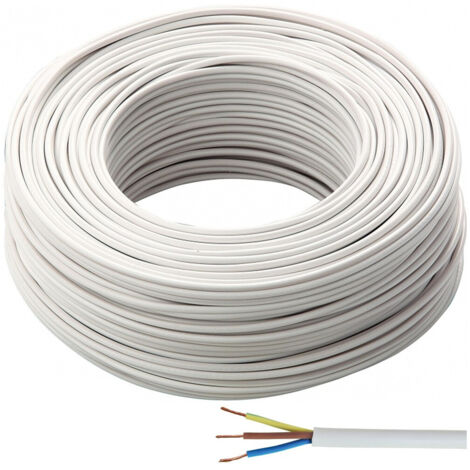

- Der Begriff „Kabel“ bezeichnet eine Zusammenstellung von mehreren elektrischen Drähten, die in einem Schutzschlauch (oft aus Kunststoff) eingepackt sind. Ihr Durchmesser und ihre Anzahl variieren je nach vorgesehener Verwendung.
Der Querschnitt ist eines der Merkmale, die zur Identifizierung der Drähte in einem elektrischen Kabel dienen. Ausgedrückt in mm², unterliegt er der Norm NF C 15 - 100 für Installationen in einem Wohngebäude.
- grundsätzlich gilt, je größer der Querschnitt eines elektrischen Drahtes ist (ein größerer Durchmesser), desto höher ist die tragbare Stromstärke;
- ein Draht von 1,5 mm² kann bis zu 10 A für den Netzstrom (Wechselstrom, Einphasen 230 V) tragen;
- ein Querschnitt von 2,5 mm² ermöglicht es, zwischen 16 und 20 A (Netzstrom) zu tragen;
- ein Durchmesser von 4 mm² kann einen Strom von 25 A (Netzstrom) transportieren;
- ein Draht von 6 mm² hält bis zu 32 A (Netzstrom) aus.

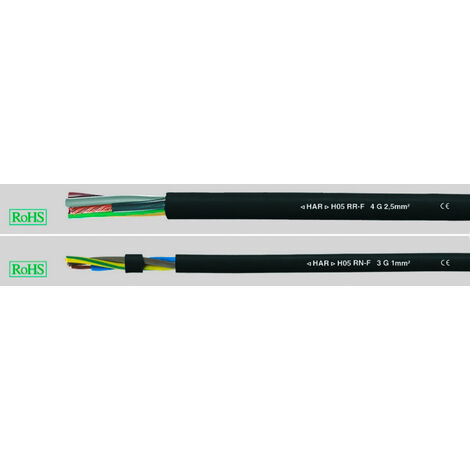

Drähte und Kabel werden üblicherweise in Form von Rollen von 10 bis 100 m verkauft. Die Hersteller geben die intrinsischen Eigenschaften dieser Leiter anhand von Zahlen und Buchstaben an, die auf dem Etikett aufgedruckt sind.
- 03 : kompatibel mit einem Strom von bis zu 300 V. Logischerweise variiert die Zahl je nach maximal zulässiger Spannung.
- R : starrer Mehrdrahtleiter.
- K : flexibler Mehrdrahtleiter.
- U : Draht mit starrer und voller Seele.
- V : Draht mit PVC-Mantel. Wenn eine Zahl dieser Angabe vorausgeht (zum Beispiel: 2V), ist die Isolierung des Drahtes verdoppelt oder verdreifacht.
- H : gibt die Konformität des Produkts mit den internationalen Normen an („H“ für „harmonisiert“).
- G : bei elektrischen Kabeln wird dieser Buchstabe mit der Anzahl der Drähte im Schlauch und ihrem Querschnitt vorausgestellt. So bedeutet 3G1,5mm², dass das betreffende Kabel 3 Drähte von 1,5 mm² enthält.
Bevor Sie ein elektrisches Kabel wählen, sollten Sie die Installationen des Gebäudes gut studieren und die zu versorgenden Geräte vorausplanen. Der geeignete Leiter hängt tatsächlich vom Netzwerk und seiner Verwendung ab.
