Produktinformationen

Beschreibung

Allgemeine Beschreibung

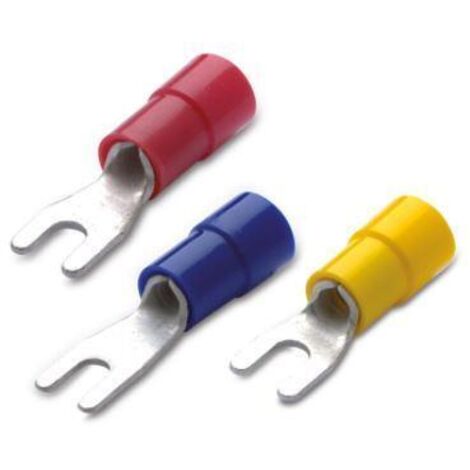

Die BM-Verpackung mit dem Code 00120 enthält 100 vorisolierte Gabelklemmen in roter Farbe. Diese Klemmen sind zum Ancrimpen an Kabel mit einem Querschnitt von 1,5 mm² bestimmt und haben eine Gabelöffnung, die für Schrauben oder Bolzen mit einem Durchmesser von 4 mm geeignet ist. Die rote PVC-Isolierung erleichtert die Erkennung des passenden Kabelquerschnitts und bietet zusätzlichen Schutz für die elektrische Verbindung.

Technische daten

Typ: Vorisolierte Gabelklemmen

Leitermaterial: Kupfer

Leiterbeschichtung: Zinn

Isoliermaterial: PVC

Farbe der Isolierung: Rot

Kompatibler Kabelquerschnitt: 0,25 - 1,5 mm² (AWG 22-16)

Bohrungsdurchmesser (F4): 4 mm

Betriebstemperatur: Maximal 75°C

Maximale Nennspannung: 300V

Verpackung: 100 Stück

Anwendung

Elektrische Verbindungen in Schaltschränken, wo eine einfache Wartung erforderlich ist

Verkabelung von elektrischen und elektronischen Geräten

Automatisierungssysteme

Automobil-Installationen

Allgemeine Verbindungen, die eine Befestigung mit Schrauben oder Bolzen erfordern

Installation

Kabel mit entsprechendem Querschnitt (1,5 mm²) auswählen

Das Ende des Kabels auf die gewünschte Länge abisolieren

Führen Sie den abisolierten Leiter in die Flachsteckhülse ein

Verwenden Sie eine Crimpzange, die speziell für vorisolierte Kabelschuhe entwickelt wurde, um den Kontakt fest auf das Kabel zu crimpen

Führen Sie die Gabel unter den Kopf der 4-mm-Schraube oder des Bolzens und ziehen Sie sie fest

Weitere Informationen

Achten Sie darauf, eine für vorisolierte Kabelschuhe geeignete Crimpzange zu verwenden

Der Kabelquerschnitt muss der Klemmenspezifikation (1,5 mm²) entsprechen

Überschreiten Sie nicht die angegebene Betriebsspannung und -temperatur

Prüfen Sie die innere Breite der Gabel auf Kompatibilität mit dem Kopf der verwendeten Schraube oder des Bolzens

Eigenschaften

Marke
B.M.
Zusätzliche Herstellergarantie
2 Jahr(e)
Sektion, Abschnitt, Teilbereich
1.5 mm²
Farbe
Rot
Außendurchmesser
4 mm
Innendurchmesser
4 mm
Breite
10 mm
Länge
40 mm
Material
PVC
Kompatibler Kabelquerschnitt
1.5 mm²
Elektrische Spannung
300 V
Anschlusstyp
Zum Crimpen
Verbindungsart
Isolierte Klemme
Abschlussart
Gabelkabelschuh
ManoMano Art.-Nr
ME5115079
MMID
539586438615
Herstellerreferenz
bmm00120
EAN
8013629001206

BM Quetschkabelschuhe Gabelform mit PVC-Isolation 1,5MM Durchmesser 4 100 Stk.
