Allgemeine Beschreibung

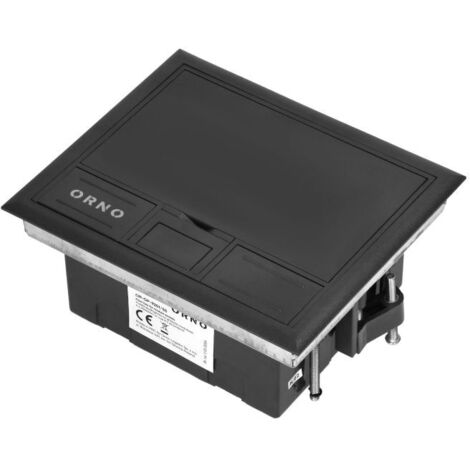

Der Bodentank für Modularsteckdosen ist eine flexible Lösung, die für 4 Module mit den Maßen 45x45 mm oder 8 Module mit den Maßen 22,5x45 mm ausgelegt ist. Die Dose ermöglicht eine individuelle Konfiguration mit Modulen der Serie OR-GM-9010 und bietet eine höhenverstellbare Modulaufnahme, die eine präzise Anpassung an verschiedene Steckerformen ermöglicht. Sie kann in Doppelböden eingebaut werden und ist auch für den Einbau in Betonestrich geeignet, wenn die Edelstahl-Montagedose OR-GP-9201MB verwendet wird. Die Dose schützt Kabel und Leitungen und verfügt über zwei Kabelauslässe, die mit Schutzschaum gesichert sind.Technische daten
- Deckeltyp: Rechteckig
- Anzahl der Module: 4
- Gehäusematerial: Kunststoff und Stahl
- Deckelmaterial: Stahl
- Deckelbelastung: 0,55 kN
- Schutzart: IP20
- Farbe: Grau (RAL 7043)
- Außenbreite: 169 mm
- Außenlänge: 141 mm
- Einbaulänge: 130 mm
- Einbaubreite: 156 mm
- Mindesttiefe: 75 mm
- Tiefe der Aussparung für Bodenbelag: 8 mm
Kompatibilität und Zubehör
- Kompatibel mit Modulen der Serie OR-GM-9010
- Zusätzliche Verwendung der Edelstahl-Montagedose OR-GP-9201MB für Betonestrich
Installation
- Minimale Einbautiefe von 75 mm erforderlich
- Höhenverstellbare Modulaufnahme für bündigen Abschluss mit dem Boden
Anwendung
- Geeignet für den Einbau in Doppelböden
- Schutz von Kabeln und Leitungen
- Deckel kann während des Gebrauchs geschlossen werden
Weitere Informationen
- Deckel aus massivem Stahl für erhöhte Widerstandsfähigkeit
- Druckfestigkeit bis ca. 550 N
