Allgemeine Beschreibung

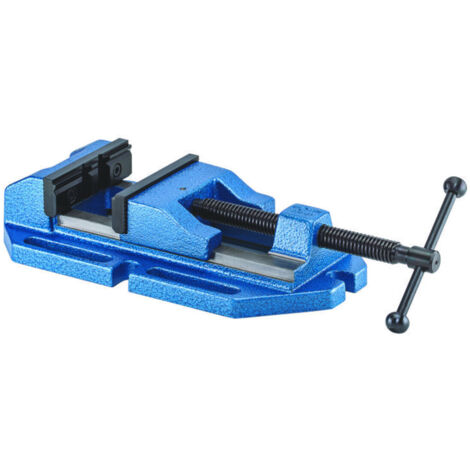

Der Röhm Bohrmaschinen-Schraubstock BOF, Größe 1, ist ein mechanisches Spannsystem, das manuell betätigt wird. Er bietet eine stabile Ausführung und ist ideal zum sicheren Spannen von Werkstücken auf Bohr- und Messmaschinen.Technische daten
- Ausführung: BOF
- Backenbreite: 90 mm
- Breite Grundkörper: 145 mm
- Dicke Normalbacke: 12 mm
- Höhe Backen: 25 mm
- Höhe Führung Grundkörper: 35 mm
- Höhe: 60 mm
- Länge Grundkörper: 195 mm
- Länge: 356 mm
- Länge Stirnseite bis Backenanlage: 37 mm
- Nutbreite: 14 mm
- Spannbereich horizontal: 4-17 mm
- Spannbereich vertikal: 4-25 mm
- Spannnuten Abstand: 115 mm
- Spannweite: 90 mm
- Backenanschlussmaße Breite: 46 mm
- Backenanschlussmaße Gewindedurchmesser: M6
- Backenanschlussmaße Gewindetiefe: 14 mm
- Backenanschlussmaße Höhe: 12 mm
Kompatibilität und Zubehör
- Feste Spannbacke mit einem Längsprisma und zwei Querprismen
- Spannbacken umkehrbar: eine Seite glatt und beidseitig geschliffen
Installation
- Befestigungsmöglichkeiten seitlich und stirnseitig
Anwendung
- Optimal für das Spannen von Werkstücken auf Bohr- und Messmaschinen
- Ganzer Spannbereich durch Drehen überbrückbar
Weitere Informationen
- Bohrmaschinen-Schraubstock BOF, Größe 1, Backenbreite 90, mit Prismen- und Normalbacke SBO
