Allgemeine Beschreibung

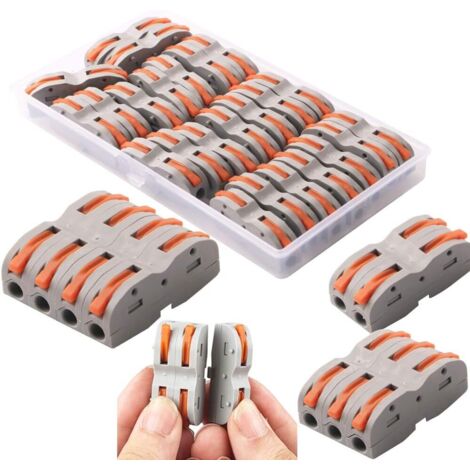

Die automatischen Verbindungsklemmen SPL-1 sind kompakte, selbstverbindende Klemmen, die sich ideal für den industriellen Einsatz, Kommunikation und Beleuchtung eignen. Mit 24 Stück in der Packung bieten sie eine einfache Plug-and-Play-Lösung, die die Verkabelungszeit erheblich reduziert. Diese Klemmen sind für massive, Litzen- und flexible Kabel geeignet und gewährleisten eine zuverlässige Verbindung.Technische daten
- Maximale Spannung: 400 V
- Maximale Stromstärke: 32 A
- Abmessungen: 39 mm x 18 mm x 8 mm
- Nennspannung: 250 V
- Nennstrom: 32 A
- Nennleistung: 7 kW
- Verwendbarer Draht: 0,08–4 mm² (AWG 28–12)
- Material des Leiterteils: Elektrolytisches Kupfer mit Verzinnung
- Klemmfeder: Hochlegierter Nickel-Chrom-Stahl
- Gehäuse: Flammhemmender Kunststoff
Kompatibilität und Zubehör
- Geeignet für massive Kupferdrähte der Größe 0,08 – 2,5 mm² (AWG 28–14)
- Litzen-Drähte aus hartem Kupfer der Größe 1,5 – 2,5 mm² (AWG 16–14)
- Litzen-Drähte aus weichem Kupfer der Größe 0,08–4 mm² (AWG 28–12)
- Kompatibel mit multifunktionalen Druckstangenklemmen: SPL-2, SPL-3, SPL-4, SPL-5, SPL-6
Installation
- Öffnen Sie die Kabelummantelung um 9–10 mm.
- Drücken Sie den orangefarbenen Hebel um 90° und schließen Sie die Kabel an.
- Drücken Sie den Hebel, um die Klemme zu schließen.
Anwendung
Die Verbindungsklemmen sind vielseitig einsetzbar und funktionieren mit den meisten Querschnitten normaler Haushaltsverkabelung. Sie sind ideal für Anwendungen wie:- Deckenventilatoren
- Steckdosen
- Schalter
- Autos und Motorräder
- Boote
- Lautsprecher
- Lampen
- Schaltkästen
- Kronleuchter
- Lüftersteuerungen
