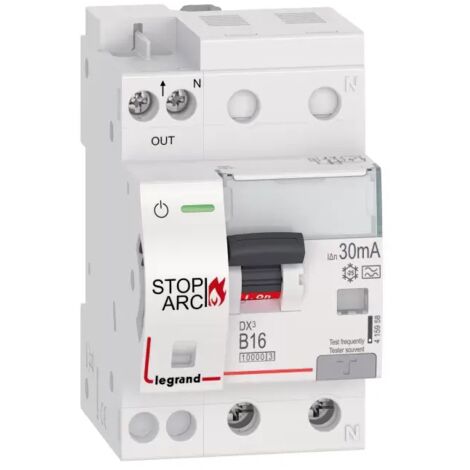

Legrand DX3 AFDD Brandschutzschalter mit FI/LS-Schalter B16A,1P+NR,10kA,30mA, Typ A, 3TE 415958

Legrand Brandschutzschalter DX3 STOP ARC. Nach EN 62606, VDE 0665-10, EN 61009-1,VDE 0664-20. AFDD mit FI/LS-Schalter, 1-polig mit mitschaltendem Neutralleiter, Typ A für Wechsel- und pulsierende Gleichfehlerströme, unverzögert, Bemessungsfehlerstrom Idn 30 mA, Stoßstromfest bis 250 A. LS-Schutzschalterteil: B-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn 10 kA nach EN 61009-1, Bemessungsspannung Un 230 VAC, Bemessungsfrequenz 50 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel , mit Beschriftungsfenster, Neutralleiteranschluss rechts, verschienbar mit Legrand Gabelkammschienen. Anbau von Hilfsgeräten möglich. Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Der Brandschutzschalter DX3 STOP ARC ist eine Gerätekombination aus Fehlerlichtbogen ? Schutzeinrichtung AFDD mit Fehlerstromschutzschalter und Leitungsschutzschalter. Der einpolig geschützte und zweipolig geschaltete AFDD mit FI/LS-Schalter bietet eine sichere allpolige Abschaltung bei folgenden Fehlerbildern: Fehlerstrom gegen Erde, Überlast, Kurzschluss , parallele und serielle Fehlerlichtbögen. Mit LED Zustandsanzeige für das Erkennen des Betriebsstatus, Meldeanzeige für das visuelle erkennen bei Fehlerlichtbogen-Auslösung. Die Selbstüberwachung der AFDD-Einheit erfolgt über einen internen täglichen Selbsttest. Ursachen zur Entstehung von Fehlerlichtbögen sind zum Beispiel: Beschädigte Leiterisolierung durch Nägel, Schrauben oder Bohrungen, gequetschte Kabel oder Leitungen, lose oder fehlerhafte Klemmstellen in Steckdosen oder Schraubverbindungen.
