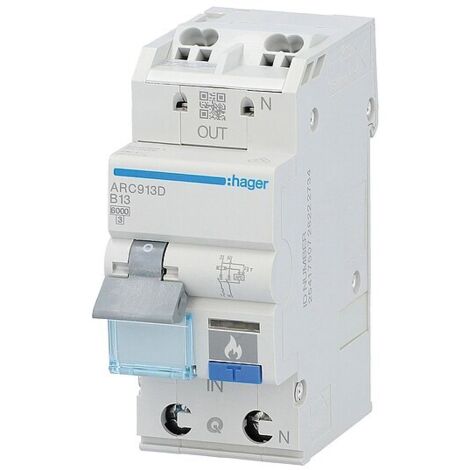

hager Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P u. N 6kA B-13A 2M

hager Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P u. N 6kA B-13A 2M

AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, mit elektronischer Differenzstrom-Messung (300 mA) zur Erhöhung des Brandschutzes in nicht mit RCD geschützten Stromkreisen, mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), blaue Test-Taste für die AFD-Einheit mit Fehlerlichtbogenanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.

Nennstrom: 13 A
Auslösecharakteristik: B
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Anzahl Module: 2

Fabrikat : Hager

Artikel : ARC913D

Produktspezifikation

• Anzahl Module: 2
• Auslösecharakteristik: B
• Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
• Bemessungsbetriebsspannung Ue: 230 - 230 V
• Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
• Betriebstemperatur: -25 - 60 °C
• Breite: 35,50 mm
• Energiebegrenzungsklasse I²t: 3
• Gerätelebensdauer, elektrische Schaltspiele: 2000
• Gerätelebensdauer, mechanische Schaltspiele: 4000
• Gesamtverlustleistung unter Nennstrom: 4,24 W
• Höhe: 85 mm
• Isolationsspannung Ui: 500 V
• Lager-/Transporttemperatur: -40 - 70 °C
• Nennstrom: 13 A
• Nennstrom bei -10°C: 14,73 A
• Nennstrom bei -15°C: 14,93 A
• Nennstrom bei -20 °C: 15,13 A
• Nennstrom bei -25°C: 15,33 A
• Nennstrom bei -5°C: 14,53 A
• Nennstrom bei 0 °C: 14,32 A
• Nennstrom bei 10°C: 13,89 A
• Nennstrom bei 15°C: 13,68 A
• Nennstrom bei 20 °C: 13,45 A
• Nennstrom bei 25°C: 13,23 A
• Nennstrom bei 30°C: 13 A
• Nennstrom bei 35°C: 12,81 A
• Nennstrom bei 40 °C: 12,62 A
• Nennstrom bei 45 °C: 12,42 A
• Nennstrom bei 50 °C: 12,23 A
• Nennstrom bei 55°C: 12,03 A
• Nennstrom bei 5°C: 14,11 A
• Nennstrom bei 60°C: 11,82 A
• Nominales Drehmoment: 2,1 - 2,1 Nm
• Nominales Drehmoment Obere Klemme: 2,1 - 2,1 Nm
• Nominales Drehmoment Untere Klemme: 2,1 - 2,1 Nm
• Polart: 1P+N
• Stoßspannungsfestigkeit Uimp: 4000 V
• Tiefe: 70 mm
• Typ obere Anschlussklemme für modulare Geräte: quickconnect
• Typ untere Anschlussklemme für modulare Geräte: biconnect, quickbusbar
