Breitband-Gleichstromversorgung (10–6000 MHz) für aktive Antenne und HF-Verstärker

~~15,99€~~

Produktinformationen

Beschreibung

Willkommen in unserem Shop! Dieses DC-Bias-T-Stück ist eine unverzichtbare Komponente für Ihre HF-Anwendungen. Es bietet einen breiten Frequenzbereich von 10 bis 6000 MHz und eignet sich daher hervorragend als Stromversorgung für aktive Antennen oder als praktische Ausgangsstufe für Breitbandverstärker. Die Kommunikationsdaten werden über den HF-Anschluss eingespeist, was die Verkabelung und Bedienung vereinfacht. Seine Leistung ist bemerkenswert mit minimaler Einfügedämpfung: nur 0,3 dB bei 512 MHz und 0,45 dB bei 1575 MHz.

Detaillierte Spezifikationen:

* Produkttyp: Bias-Tee

* Frequenzbereich: 10 - 6000 MHz

* Einfügedämpfung: 0,3 dB bei 512 MHz, 0,45 dB bei 1575 MHz

* Hochspannung: 50 V

* Hochstrom: 500 mA

* HF-Anschluss: SMA-K (Außengewinde, Innenbohrung)

* Systemimpedanz: 50 Ohm

* Abmessungen (ohne Stecker): 33 mm x 33 mm / 1,3 Zoll x 1,3 Zoll

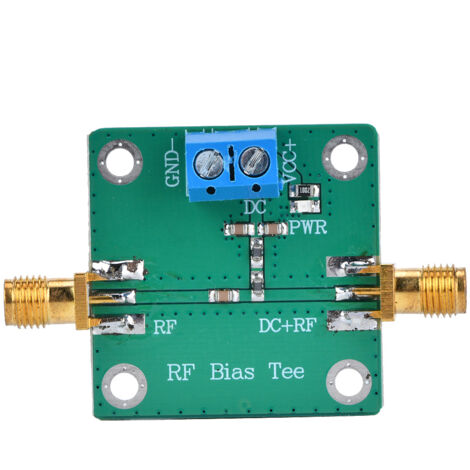

Übersichtliche Verdrahtung:

* DC-Anschluss: Zum Anschluss an eine externe Gleichstromquelle Leistung.

* RF-Anschluss: Nur für HF-Signale.

* RF + DC-Anschluss: Für kombiniertes HF-Signal und DC-Vorspannungsausgang.

* GND-Anschluss: Gemeinsame Masse für die DC-Stromversorgung.

* VCC+-Anschluss: Positive Versorgungsspannung für die DC-Stromversorgung.

Ihre Bestellung enthält eine Packung mit genau 1 Einheit dieses Vorspannungs-T-Stücks.

Eigenschaften

Marke
MIXHOME
Länge
8 cm
Breite
6 cm
Höhe
1 cm
Material
Kunststoff
