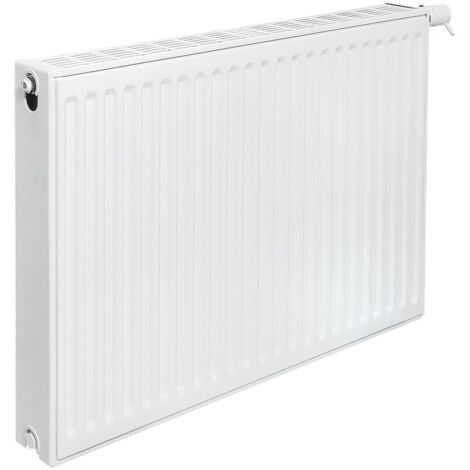

Brötje Ventil-Flachheizkörper EuroProfil Excellent Typ 22 E 500x102x800mm, profilierte Front, Weiß, rechts, 733W bei 70/40/20

BRÖTJE Ventilheizkörper EuroProfil Excellent Typ 22E 500x800 mm (HxL), Ventilgarnitur rechts, 089647

• Hersteller: BRÖTJE
• Modell: EuroProfil Excellent
• Typ: 22E
• Frontausführung: Profil
• Länge: 800 mm
• Breite: 102 mm
• Höhe: 500 mm
• Farbe: RAL 9016
• Gewicht: 22,876 kg
• Anschlüsse: 2 x 3/4 Zoll AG
• Betriebsüberdruck max.: 10 bar
• Betriebstemp. max.: 120 Grad C
• Wandstärke: 1,15 mm
• Wärmeleistung bei 70/55/20 °C (pro 1m Baulänge): 1185
• Wärmeleistung bei 70/55/20 °C: 948
• Wärmeleistung bei 55/45/20 °C (pro 1m Baulänge): 747
• Wärmeleistung bei 55/45/20 °C: 598

BRÖTJE Ventil-Flachheizelemente werden serienmäßig mit 6 Anschlüssen hergestellt.

Das Ventil-Flachheizelement EuroProfil Excellent wird ausgeliefert mit

— montiertem und auf die Heizleistung des Heizkörpers voreingestelltem Ventileinsatz

— eingedichteten Blind- und Entlüftungsstopfen an den seitlichen Anschlüssen.

Der EuroProfil Excellent ist ohne zusätzlichen Aufwand als Ventil-Flachheizelement einsetzbar. Durch Entfernen des Ventileinsatzes lässt sich dieses Modell nun leicht auf ein Flachheizelement in Kompaktausführung umrüsten.

Die unteren Anschlüsse (4" AG) sind durch Kappen abzudichten. , Diese sind im Lieferumfang des Flachheizelementes enthalten. Sie sind auch als Zubehör erhältlich.

Der EuroProfil Excellent kann auch in Linksausführung bestellt werden.

Anschluss- und Einstellmöglichkeiten

Die Flachheizelemente EuroProfil Excellent sind mit einer speziellen Anschlussarmatur für Zweirohrsysteme ausgerüstet.

Die am Ventileinsatz außenliegende Voreinstellung ermöglicht eine individuelle Kv-Wert-Einstellung. Damit ist ohne Aufwand die Begrenzung der Durchflussmenge möglich. Die rote Einstellkrone für die Kv-Wert-Einstellung ist auf N (0,63) offen eingestellt. Die alternativen Einstellmöglichkeiten 1-7 finden Siein der Tabelle auf Seite 17 mit den entsprechenden Kv-Werten. Das Diagramm erlaubt ,eine direkte Bestimmung der Voreinstellung nach gewünschtem Durchfluss und vorhandenem Differenzdruck.

Die Flachheizelemente EuroProfil Excellent und MidiProfil können mit speziellen Verschraubungen (Zubehör gegen Mehrpreis) im Einrohrbereich installiert werden.

Alle marktüblichen Heizungsrohre können mithilfe von Klemmverschraubungen angeschlossen werden. Die gängigen Thermostatköpfe mit Klemmanschluss können ohne Adapter montiert werden.

BRÖTJE Flachheizelemente EuroProfil Excellent werden mit Anschluss unten rechts geliefert. Die Modelle 11 E und 33 E können mit Anschluss links geliefert werden. Die MidiProfil Flachheizelemente haben serienmäßig den Ventilanschluss rechts, sind aber auch in einer Linksvariante lieferbar.

Bei Einrohrheizungen können Heizkörper bei geschlossenem Ventil durch den Wärmefluss im Bypass geringfügig erwärmt werden.

Bei dem Einbauventil lassen sich die Voreinstellwerte ohne Spezialwerkzeug einfach und exakt einstellen:

— Bauschutzkappe bzw. Fühlerelement demontieren

— Bezugsmarke suchen, Werkseinstellung „N“ auf Bezugsmarke

— erforderliche Voreinstellzahl gegenüber der Bezugsmarke stellen

— Bauschutzkappe oder Thermostatelement montieren, um unbeabsichtigtes Verdrehen zu verhindern.

Wasserinhalt und Gewicht je m Länge

• Hersteller: BRÖTJE
• Modell: EuroProfil Excellent
• Typ: 22E
• Frontausführung: Profil
• Länge: 800 mm
• Breite: 102 mm
• Höhe: 500 mm
• Farbe: RAL 9016
• Gewicht: 22,876 kg
• Anschlüsse: 2 x 3/4 Zoll AG
• Wärmeleistung bei 70/55/20 °C: 948
• Wärmeleistung bei 55/45/20 °C: 598

BRÖTJE EuroProfil Excellent, Typ 22E

Durch ihr besonders günstiges Verhältnis von Strahlung und Konvektion schaffen diese Niedertemperatur-Flachheizelemente ein behagliches homogenes Raumklima und verwöhnen das Auge mit ihrem eleganten Profil. Die umfassende Modellvielfalt bietet passende Heizkörper für die unterschiedlichsten Räume und erfüllt jeden individuellen Anspruch an den Wärmebedarf.

EuroProfil Excellent ist anschlussfertig mit Ventileinsatz erhältlich.

Klassische Ästhetik. Design mit Profil.

Durch ihr besonders günstiges Verhältnis von Strahlung und Konvektion schaffen die klassischen BRÖTJE Flachheizkörper nicht nur ein behagliches, homogenes Raumklima, sondern werden mit ihrem eleganten Design auch gehobenen Ansprüchen an die Ästhetik gerecht.

Die umfassende Modellvielfalt bietet passende Heizkörper fiir die unterschiedlichsten Räume und erfülllt jeden individuellen Anspruch an den Warmebedarf.

Noch nie war die Heizkörperwelt in Größe und Form so vielfältig wie heute. Die benötigte Warme kann nach ganz unterschiedlichen Vorstellungen wohnlich integriert werden. Der Heizkörper wird zu einem raumgestaltenden Element.

Vorteile der Heizkörper

• Sämtliche Heizkörper sind aus 1,15 mm dickem Stahiblech fiir höchste Qualitäts- und Komfort- anspüche hergestellt
• Eine 5-Zonen-Vorbehandlung, elektrolytische Grundierung und eine moderne Pulverbeschichtung fiir exzellenten Korrosionsschutz und eine lange Lebensdauer
• RAL-Gütezeichen - Heizkörper aus Stahl - als Garant für eine gleichbleibende
• Herstellung ausschließlich in der Region - Made in Germany
• Verpackung mit Aufreißfaden, Verkratzen der Heizkörper beim Auspacken gehört damit der Vergangenheit an

EuroProfil Excellent: Klassisch modern.

Durch das perfekt aufeinander abgestimmte Zusammenspiel von Strahlung und Konvektion schaffen die klassischen EuroProfil Flachheizkörper ein behagliches Raumklima. Die verschiedenen Modelle überzeugen mit ansprechendem Design, optimierten Oberflächen und einer hochwertigen Materialauswahl. EuroProfil Flachheizkörper eignen sich für nahezu jeden Wärmebedarf und ermöglichen eine bedarfsgerechte, stufenlose Regelung. Der EuroProfil Excellent hat eine eingebaute Ventilgarnitur für Zweirohrsysteme sowie einen Ventileinsatz mit integrierter kV-Wert-Einstellung. Durch die voreingestellten Ventileinsätze wird auch der hydraulische Abgleich zum Kinderspiel.

EuroProfil Excellent

• Ventil-Flachheizelement mit Ventilgarnitur für Zweirohrbetrieb
• Voreingestellter Ventileinsatz mit integrierter Kv-Wert-Verstellung (0,63 – 0,13)
• Vor- und Rücklaufanschluss mit Außengewinde R 3 ⁄ 4 ''
• Vier Anschlüsse mit Innengewinde R 1 ⁄ 2 ", Ventileinsatz
• Blind- und Entlüftungsstopfen eingedichtet
• Ein- und mehrreihige Flachheizelemente aus zunderfreiem Feinblech
• Wandstärke 1,15 mm
• Baurastermaß 33 1 ⁄ 3 mm
• Oberfläche mit exakt gepresstem Profil
• Mit Seitenblenden und oberer Abdeckung
• Kathodische Tauchgrundierung nach DIN 55900, Teil 1
• Pulver-Einbrenn-Decklack nach DIN 55900, Teil 2, Farbton Verkehrsweiß RAL 9016
• Vorlaufrohr mit Ventilgarnitur und voreingestelltem Ventileinsatz
• Krallen für Schnellkonsolen montiert (Modelle 21, 22 und 33 E)
• Verpackungsfolie mit BRÖTJE Aufreißstreifen
