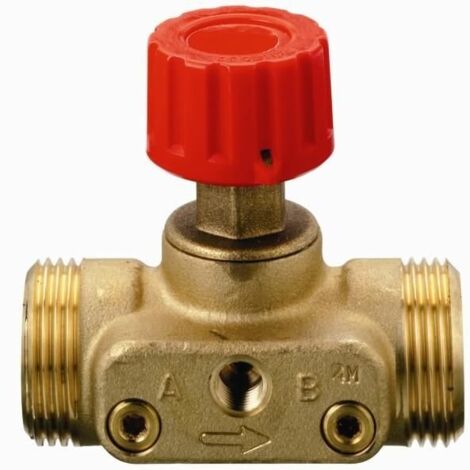

Danfoss Strangabsperr- und Messventil ASV-M ASV-M 25, Rp 1"

Danfoss Strangabsperr- und Messventil ASV-M ASV-M 25, Rp 1"

Das Danfoss Strangabsperr- und Messventil ASV-M ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Es ermöglicht die Strangabsperrung und Durchflussmessung und ist für den Einbau im Vorlauf konzipiert. Mit einem Anschluss von Rp 1 und einem KVS-Wert von 4.0 m3/h trägt dieses Ventil zur Optimierung des Differenzdrucks und des Volumenstroms bei, was zu verbessertem Komfort und reduzierten Energiekosten führt.

Was leistet das Danfoss ASV-M Ventil im Heizsystem?

Heizungssysteme stehen oft vor der Herausforderung eines unzureichenden hydraulischen Abgleichs, verursacht durch schwankende Differenzdrücke. Dies kann zu Problemen wie mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten führen. Das Danfoss Strangabsperr- und Messventil ASV-M, als Teil des Danfoss Zweirohrsystems, stellt zu jeder Zeit einen optimalen Differenzdruck für Regelventile sowie den korrekten Volumenstrom in den einzelnen Strängen sicher. Es erfüllt die Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast und sorgt für einen stabilen hydraulischen Abgleich sowohl bei Volllast als auch bei Teillast.

Welche Vorteile bietet der Einsatz des ASV-M?

Der Einsatz einer ASV-Kombination, wie dem Strangabsperr- und Messventil ASV-M, bietet mehrere Vorteile. Es minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was zu weniger Beschwerden führt. Durch stabile Druckverhältnisse an den Regelventilen wird eine präzisere Raumtemperaturregelung ermöglicht, was den Komfort verbessert. Die präzisen Raumtemperaturen sind zudem eine Voraussetzung für hohe Energieeffizienz, da eine Überhitzung von Räumen vermieden und die Effizienz von Brennwertkesseln und Fernwärmesystemen gesteigert wird. Das System wird in druckunabhängige Zonen unterteilt, was komplexe Berechnungen überflüssig macht und die Inbetriebnahme vereinfacht.

Wie ist das ASV-M Ventil konstruiert und ausgestattet?

Das Danfoss Strangabsperr- und Messventil ASV-M ist aus Messing gefertigt und für eine Druckstufe von PN 16 ausgelegt. Es kann bei maximalen Wassertemperaturen von 120 °C und einem maximalen Differenzdruck von 1,5 bar eingesetzt werden. Das Ventil ist für den Einbau im Vorlauf vorgesehen und verfügt über ein rotes Handrad zur Absperrung. Eine graue Isolierschale, die für Temperaturen bis 80 °C geeignet ist, ist im Lieferumfang enthalten. Das Ventil ist zudem für den Anschluss der Impulsleitung von ASV-P/PV Strangdifferenzdruckreglern vorbereitet und ermöglicht eine einfache Einstellung ohne Innensechskantschlüssel sowie eine zeitsparende Spülfunktion.

Technische Daten

• Fabrikat: Danfoss
• Typ: ASV-M25
• Anschluss: Rp 1
• KVS-Wert: 4.0 m3/h
• Druckstufe: PN 16
• Maximale Wassertemperatur: 120 °C
• Maximaler Differenzdruck: 1,5 bar
• Gehäusematerial: Messing
• Bauhöhe: 231

Das Danfoss Strangabsperr- und Messventil ASV-M mit Rp 1 Anschluss und einem KVS-Wert von 4.0 m3/h ist eine zuverlässige Lösung für den automatischen hydraulischen Abgleich. Es trägt maßgeblich zur Steigerung des Wohnkomforts und zur Senkung der Energiekosten in Heiz- und Kühlsystemen bei. Die robuste Messingkonstruktion und die einfache Handhabung machen es zu einer effizienten Komponente für eine optimierte Anlagenleistung.

Lieferumfang

• 1x Danfoss Strangabsperr- und Messventil ASV-M
• 1x Graue Isolierschale

Produktspezifikation

• Hersteller-Artikelnummer: 003L7693
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: ASV-M
• Hersteller-Serie: Automatischer Abgleich
• Bauhöhe: 231
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
