Danfoss druckunabhängiges Regelventil AB-QM 4.0, DN 15, Durchfluss 60-600 l/h, mit Prüfnippel, 3/4" AG

Danfoss druckunabhängiges Regelventil AB-QM 4.0, DN 15, Durchfluss 60-600 l/h, mit Prüfnippel, 3/4" AG

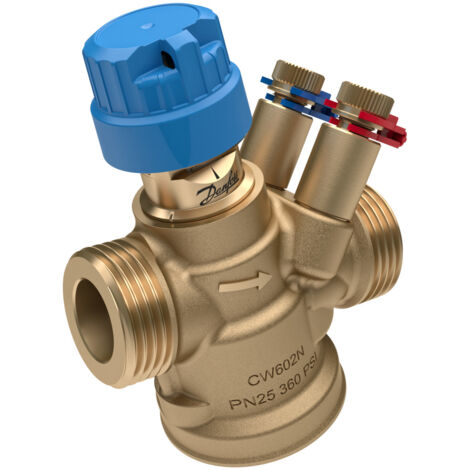

Das Danfoss druckunabhängige Regelventil AB-QM 4.0 DN 15 mit Prüfnippeln 3/4" AG ist eine präzise Lösung für den hydraulischen Abgleich und die Volumenstromregelung in HLK-Systemen sowie Industriekälteanlagen. Es ist für einen Durchflussbereich von 65 bis 650 l/h ausgelegt, arbeitet zuverlässig bei Medientemperaturen von -10 bis 95 °C und einem Nenndruck von PN 25. Dieses Ventil kombiniert hohe Genauigkeit mit Langlebigkeit und trägt maßgeblich zur Effizienz von Heizungs-, Lüftungs- und Klimaanlagen bei.

Wie funktioniert das Danfoss AB-QM 4.0?

Das AB-QM 4.0 ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das durch einen integrierten Differenzdruckregler einen konstanten Differenzdruck über dem Regelventil ermöglicht. Dies stellt eine volle Ventilautorität von 100 % bei allen Einstellungen und eine automatische Volumenstrombegrenzung sicher. Das Ventil moduliert den Durchfluss über einen Stellantrieb, unabhängig vom verfügbaren Druck, mit einem Stellverhältnis von 1:1000. Die Einstellung des Durchflusses erfolgt direkt am Ventil und ist jederzeit von zwei Seiten sichtbar, auch bei montiertem Stellantrieb.

Welche Vorteile bietet das Ventil für HLK-Systeme?

Das Danfoss AB-QM 4.0 vereint automatische hydraulische Abgleichfunktion und Regelung in einem Gerät, was die Effizienz von HLK-Systemen steigert und die Pumpenleistung minimiert. Die präzise Volumenstromeinstellung sorgt für eine stabile und genaue Temperaturregelung mit minimaler Hysterese. Dank seiner verschmutzungsresistenten Ventilkonstruktion mit Polymer-Kegel weist es eine hohe Beständigkeit gegen Verkalkung und Verstopfung auf. Zudem ist das Ventil kompatibel mit intelligenten Stellantrieben und für die datengesteuerte und optimierte Gebäudetechnik 4.0 vorbereitet.

Für welche Anwendungen ist das AB-QM 4.0 geeignet?

Das Ventil ist vielseitig einsetzbar in Heizungs-, Lüftungs- und Klimaanlagen sowie in Industriekälteanlagen. Es ist für den Einbau im Vor- oder Rücklauf vorgesehen und verfügt über eine integrierte Absperrung, die bis 16 bar schließt. Ausführungen mit Innen- oder Außengewinde sowie mit oder ohne Messnippel zur präzisen Durchflussüberprüfung und Pumpenoptimierung sind verfügbar.

Technische Daten

• Nennweite: DN 15
• Durchfluss: 65 - 650 l/h
• Medientemperatur: -10 bis 95 °C
• Nenndruck: PN 25
• Anschluss: G 3/4 AG
• Bauhöhe: 79
• Hublänge: 4
• Integrierte Absperrung: schließend bis 16 bar

Das Danfoss AB-QM 4.0 druckunabhängige Regelventil bietet eine präzise und langlebige Lösung für den hydraulischen Abgleich und die Volumenstromregelung in HLK-Systemen. Mit seinem breiten Durchflussbereich von 65 bis 650 l/h, der Nennweite DN 15 und dem Nenndruck PN 25 unterstützt es eine effiziente und stabile Temperaturregelung bei gleichzeitig reduzierter Pumpenleistung.

Produktspezifikation

• Hersteller-Artikelnummer: 003Z8201
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: AB-QM
• Hersteller-Serie: Druckunabhängige Abgleich- und Regelventile
• Unterliegt EU Trinkwasserverordnung: Nein
• Bauhöhe: 79
• Volumenstrom: 65 - 650
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Hublänge: 4
