Allgemeine Beschreibung

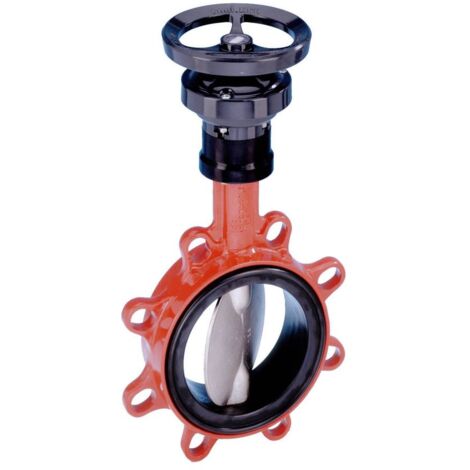

Die KSB Einklemm-Absperrklappe BOAX-S mit Getriebe MA12 ist eine zentrische Absperrklappe, die für den Einsatz in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen sowie für Trinkwasser geeignet ist. Sie verfügt über eine Wärmesperre und einen Elastomer-Ringbalg (EPDM XU oder Nitril K). Die Klappe kann manuell über einen Handhebel oder elektrisch über einen Stellantrieb (BOAXMAT-S und BOAXMAT-SF) betrieben werden. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) ausgestattet, was eine einseitige Flanschmontage und den Einbau als Endarmatur ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 6/10/16
- Nennweite: DN 80
- Betriebsdruck: 16 bar
- Mediumtemperatur: -10 bis 130 °C
- Baulänge: 46 mm nach EN 558-1-20
- Gewicht: 4,3 kg
- Material Gehäuse: EN-GJS-400-15
- Material Klappenscheibe: 1.4308
- Material Ringbalg: EPDM-XU
- Durchmesser Handrad: 140 mm
- Zeta-Wert: 0,39
- Bedienhöhe: 257 mm
- Kvs-Wert: 500
Kompatibilität und Zubehör
- Handhebel oder elektrischer Stellantrieb (BOAXMAT-S und BOAXMAT-SF)
Installation
- Einseitiges Abflanschen möglich
- Geeignet für den Einbau als Endarmatur
Anwendung
- Gebäudetechnik
- Heizung
- Lüftung
- Klimaanlagen
- Trinkwasser
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Substanzen
- Erfüllt die Sicherheitsanforderungen der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- DIN-DVGW-Zulassung für Trinkwasser
