Oventrop Heizkreisanschlussstück für Regudis W-HTE

Oventrop Heizkreisanschlussstück für Regudis W-HTE

Das Oventrop Heizkreisanschlussstück für die Wohnungsstation Regudis W-HTE dient als optionales Erweiterungsmodul. In Kombination mit dem Vorlauftemperaturregelmodul ermöglicht dieses Bauteil die Ergänzung der Station um einen direkten, ungemischten Heizkreis. Das aus Messing gefertigte Anschlussstück ist für eine Nenndruckstufe von PN 16 ausgelegt und für eine einfache Montage konzipiert.

Welche Funktion erfüllt das Heizkreisanschlussstück?

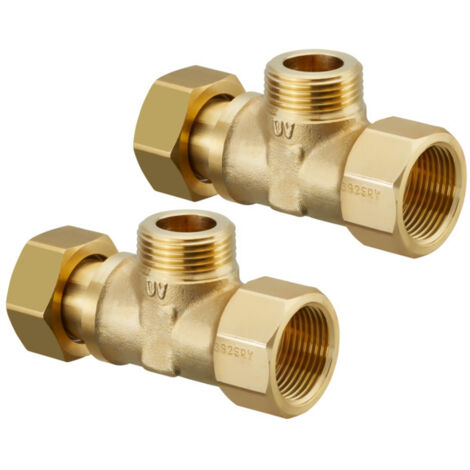

Das Heizkreisanschlussstück fungiert als Schnittstelle innerhalb der Wohnungsstation Regudis W-HTE. Durch die Integration der zwei T-Stücke wird der Anschluss eines zusätzlichen Heizkreises realisiert. Die Konstruktion ist auf eine dauerhafte Verbindung im System ausgelegt, wobei die verwendeten Materialien eine hohe Beständigkeit aufweisen.

Wie erfolgt die Installation?

Die Installation des Moduls erfordert keine spezielle Verarbeitungstechnik oder den Einsatz von Spezialwerkzeug. Das Set umfasst neben den zwei T-Stücken auch die notwendigen Dichtringe, um eine fachgerechte Verbindung sicherzustellen. Die Anschlüsse sind standardisiert ausgeführt, wobei das Anschluss- und Absperrset über eine G 3/4 ÜM, das Vorlauftemperaturregelmodul über ein G 3/4 AG und der Wärmenetzanschluss über ein Rp 3/4 IG verfügen.

Technische Daten

• Nenndruckstufe: PN 16
• Material: Messing
• Anschluss 1 (Absperrset): G 3/4 ÜM
• Anschluss 2 (Regelmodul): G 3/4 AG
• Anschluss 3 (Wärmenetz): Rp 3/4 IG
• Schlüsselweite: 32

Das Oventrop Heizkreisanschlussstück stellt eine Lösung dar, um die Funktionalität der Regudis W-HTE Wohnungsstation gezielt zu erweitern. Mit einer Nenndruckstufe von PN 16 und der Verarbeitung aus Messing bietet das Modul eine stabile Basis für die Anbindung eines direkten Heizkreises. Die einfache Montage und die Abstimmung auf die Systemkomponenten unterstützen eine zuverlässige Inbetriebnahme der Erweiterung.

Produktspezifikation

• Hersteller-Warengruppe: Stationen, Speicher
• Hersteller-Produktgruppe: "Regudis" Wohnungsstation
• Hersteller-Artikelnummer: 1344551
• Ausführung: T-Stück
• Schlüsselweite: 32
• Anschluss 1: Überwurfmutter
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Messing
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Nenndurchmesser Anschluss 3: 3/4 Zoll (20)
• Anschluss 3: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Mehrteilig: ja
