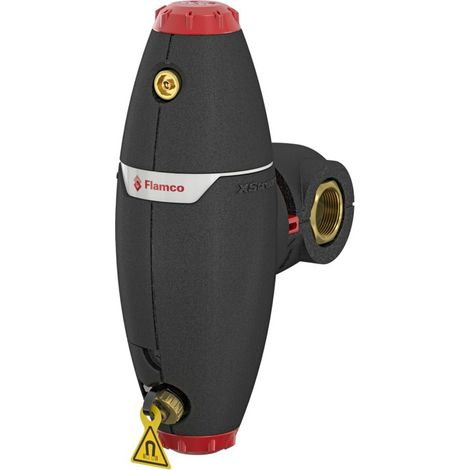

Flamco Luft-/Schlammabscheider XStream Vent-Clean DN20 - K22 mit Isolierung, 11071

Flamco Luft-/Schlammabscheider XStream Vent-Clean DN20 - K22 mit Isolierung, 11071

• Etim Gruppe: Filter/Abscheider
• Etim Klasse: Luft-/Schlammabscheider
• Produktname: XStream Vent-Clean air and Schlammabscheider mit Voll- und Teilstromfunktion und integriertem Magneten (DN20) 22mm Klemmanschluss
• Marke: FLAMCO
• Produkttyp: XStream (=&,lt, 2",)
• Werkstoff: Kunststoff
• Typ Abscheider: Luft/Schmutz
• Ausführung: horizontal/vertikal
• Werkstoff des Gehäuses: Messing
• Werkstoffgüte des Gehäuses: sonstige
• Variable Strömungsrichtung: Ja
• Geeignet für Heizung: Ja
• Geeignet für Kühlen: Ja
• Nenndurchmesser: DN 20
• Rohraußendurchmesser: 22 Millimeter
• Anschluss: Klemmring
• Wirkprinzip: Magnet
• Baulänge: 119 Millimeter

• Druckstufe Artikel: PN 10
• Mit Ablasshahn: Ja
• Oberflächenschutz: unbehandelt
• Max. Mediumtemperatur (Dauerbetrieb): 120 Grad Celsius
• Magnetposition: intern
• Geeignet für offene Systeme: Nein
• Geeignet für geschlossene Systeme: Ja
• Auslaufhahn: Ja
• Mit abnehmbarem Filter: Nein
• Filter rückspülbar: Nein
• Mit automatischem Entlüfter: Ja
• Mit Kupplungen: Nein
• Sprungabstand Eingang/Ausgang: 0 Millimeter
• Max. Arbeitsdruck: 10 Bar
• Mit Isolierung: Ja
• Wärmeleitfähigkeitskoeffizient Isoliermaterial (ʎ): 0.04 Watt / m Kelvin
• Mit integriertem Auffülautomat: Nein

Flamco XStream Vent-Clean - Abmessungen

Typ	Abmessungen
B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	K [mm]	M [mm]	N [mm]	O [mm]	P [mm]	R [mm]
XStream Vent-Clean 22	149	149	106	44	41	102	119	24	32	24	114
XStream Vent-Clean 3⁄4 F	149	149	106	44	41	102	100	14	32	-	114
XStream Vent-Clean 1 M	149	149	106	44	41	102	100	13	-	27	114
XStream Vent-Clean 1 F	181	181	121	53	45	114	110	16	41	-	130
XStream Vent-Clean 1 1⁄4 M	181	181	121	53	45	114	110	14	-	34	130
XStream Vent-Clean 1 1⁄4 F	181	181	125	57	48	114	110	18	50	-	130
XStream Vent-Clean 1 1⁄2 F	208	208	139	62	51	132	129	18	55	-	145
XStream Vent-Clean 2 F	208	208	139	65	58	132	140	23	70	-	145

• Model: Flamco XStream Vent-Clean
• Anschluss [DN]: 20
• Anschluss (A): 22 mm
• K v * [m 3 /h] (ECO): 4,1
• K v * [m 3 /h] (MAX): 15,6
• Gewicht [kg]: 1,5

* Kv = Q / √ΔP   Q: Durchfluss [m3/h]   ΔP: Druckverlust über Produkt (1 bar)
 Durchflussfaktor Kv: Durchflussmenge [m3/h], die sich bei einem Druckabfall von 1 bar am Produkt ergibt. Diese unterscheidet sich von der maximal zulässigen Durchflussmenge des Produkts.

• Materialien: Messing und hochwertigem Kunststoff.
• Minimum/Maximal Betriebstemperatur: -10 °C / 120 °C.
• Minimum/Maximal Systemdruck: 0,2 bar / 10 bar geeignet.
• Minimum/Maximal Betriebsüberdruck: 0,2 / 6 bar.
• Für Frostschutzmittelzusatz auf Glykolbasis bis 50% geeignet.
• Min./Max. Strömungsgeschwindigkeit: 0,2 / 3 m/s.
• Medium pH-Wert: 5 / 10.
• Material: EPP-Isolierung. λ : 0,036 W/m.
• Mittlere Dicke Isolierung: 20 mm.

Beschreibung

Die Flamco XStream Luft- und Schlammabscheider sorgen für einen geringeren Energieverbrauch, eine geringere Abnutzung, weniger Störungen, eine längere Nutzungsdauer sowie damit auch eine höhere Rendite von geschlossenen Heizungsanlagen.

Die wirkungsvolle Kombination.

Anlagentechnisch ist immer die Installation eines separaten Luft- und Schlammabscheiders zu bevorzugen. Für ZH-Anlagen, bei denen sich die Installation sowohl eines Flamco XStream Vent als auch eines Flamco XStream Clean gleichzeitig schwierig gestaltet, bietet der Flamco XStream Vent-Clean die optimale Lösung.

• Mit einem einzigartigen ECO/MAX-Modus.
• Ein bis zu 15 % niedrigerer Energieverbrauch Ihrer ZH-Anlage.
• Bis zu 6 % mehr Rendite von Ihrer ZH-Anlage.
• Der XStream ist um 360 Grad drehbar, was die Installation erleichtert.
• Die Strömungsrichtung der Anlage braucht nicht berücksichtigt zu werden, wodurch Montagefehler vermieden werden.
• Dank des starken integrierten Magneten haben der Flamco XStream Clean und der Flamco XStream Vent-Clean eine sehr große Anziehungskraft auf Magnetit.
• Der XStream wird mit einer hochwertigen EPP Isolierung geliefert.
• Durch die Isolierung werden Wärmeverluste auf ein Minimum beschränkt.
• Mit dem integrierten Service-Anzeiger wird angegeben, wann die Anlage gespült/entlüftet wurde.

Berechnet nach dem Hysopt-Verfahren in einem System mit einem Gaskessel und manuell betriebenen Heizkörperventilen.

Typ	Anschluss	Kv * [m3/h] (ECO)	Kv * [m3/h] (MAX)	Gewicht [kg]	Bestell- nummer
[DN]	(A)
XStream Vent-Clean 22	20	22 mm	4,1	15,6	1	11071
XStream Vent-Clean 3⁄4 F	20	G 3⁄4", F	4,1	15,6	1	11061
XStream Vent-Clean 1 M	20	G 1", M	4,1	15,6	1	11081
XStream Vent-Clean 1 F	25	G 1", F	7,8	26,7	1	11062
XStream Vent-Clean 1 1⁄4 M	25	G 1 1⁄4", M	7,8	26,7	1	11082
XStream Vent-Clean 1 1⁄4 F	32	G 1 1⁄4", F	10,6	38,5	1	11063
XStream Vent-Clean 1 1⁄2 F	40	G 1 1⁄2", F	14,8	63,0	1	11064
XStream Vent-Clean 2 F	50	G 2", F	19,8	85,0	1	11065

* Kv = Q / √ΔP   Q: Durchfluss [m3/h]   ΔP: Druckverlust über Produkt (1 bar)
 Durchflussfaktor Kv: Durchflussmenge [m3/h], die sich bei einem Druckabfall von 1 bar am Produkt ergibt. Diese unterscheidet sich von der maximal zulässigen Durchflussmenge des Produkts.
