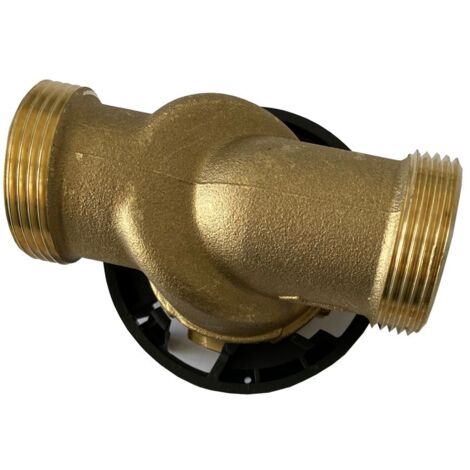

BWT Anschluss-Modul ohne Druckminderer 11/4"x100 Anschlussstück mit Sicherungsring, HACCP, bleifrei

BWT Anschluss-Modul ohne Druckminderer 11/4"x100 Anschlussstück mit Sicherungsring, HACCP, bleifrei

Das BWT Anschluss-Modul ohne Druckminderer 11/4"x100 Anschlussstück mit Sicherungsring ist ein hochwertiges Verbindungselement aus bleifreiem Messing für die Installation von Wasseraufbereitungsgeräten. Es eignet sich für den Schnellanschluss von Filtern, Weichwasseranlagen, Dosiergeräten und physikalischen Behandlungsgeräten in waagerechten oder senkrechten Rohrleitungen und erfüllt die Anforderungen der HACCP-Richtlinien.

Wie ist das Anschluss-Modul konstruiert und aus welchem Material besteht es?

Das Anschluss-Modul besteht aus bleifreiem Messing-Kokillenguss (Werkstoffgüte CuZn21Si3P, CW724R) und verfügt über Anschlussverschraubungen aus dem gleichen Material. Die Dichtung ist aus Kunststoff gefertigt, wobei die primäre Spindeldichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) besteht. Das Modul ist unbehandelt und verfügt über Außengewinde (metrisch) an beiden Anschlussseiten mit einer Nennweite von 1 1/4 Zoll (32 mm).

Für welche Anwendungen und Medien ist das Anschluss-Modul geeignet?

Das Modul ist für den Einsatz mit Flüssigkeiten konzipiert, insbesondere für Wasseraufbereitungsgeräte wie Filter, Weichwasseranlagen, Dosiergeräte und physikalische Behandlungsgeräte. Es ist nicht für Gase oder Dampf geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 65 °C, wobei der Hersteller eine maximale Wassertemperatur von 30 °C angibt.

Welche Funktionen und Sicherheitsmerkmale bietet das Anschluss-Modul?

Das Anschluss-Modul ist mit einem Sicherungsring aus hochwertigem Kunststoff ausgestattet, der ein unbeabsichtigtes Lösen des angeschlossenen Geräts verhindert. Es verfügt über eine Rückflusssicherung nach EN 1717 (Typ EB) und ist für einen Nenndruck von bis zu 16 bar (PN 16) ausgelegt. Das Modul ist freistromfähig und kann waagerecht oder senkrecht eingebaut werden. Es besitzt keine integrierte Druckminderung, kein Entleerungsventil und keine selbstverschließende Funktion.

Wie erfolgt die Montage und welche Anschlussmöglichkeiten bestehen?

Das Anschluss-Modul ist für den Schnellanschluss von Wasseraufbereitungsgeräten konzipiert und kann sowohl waagerecht als auch senkrecht in Rohrleitungen eingebaut werden. Es verfügt über metrische Außengewinde an beiden Anschlussseiten und ist mit einem Kupplungsanschluss an Anschluss 1 ausgestattet. Die Baulänge inklusive Verschraubung beträgt 203 mm. Zur vorübergehenden Verschließung des Moduls kann eine Blindkappe (HM) verwendet werden.

Technische Daten

• Anschlussnennweite: 1 1/4 Zoll (32 mm)
• Baulänge mit Verschraubung: 203 mm
• Nenndruck (PN): 16 bar
• Maximale Mediumtemperatur: 65 °C (Dauerbetrieb)
• Maximale Wassertemperatur: 30 °C
• Werkstoff Gehäuse: Messing (CuZn21Si3P, CW724R)
• Dichtung: Kunststoff, EPDM
• Anschlüsse: Außengewinde (metrisch), Kupplungsanschluss an Anschluss 1
• Rückflusssicherung: Typ EB nach EN 1717
• Oberflächenschutz: unbehandelt

Das BWT Anschluss-Modul ohne Druckminderer 11/4"x100 Anschlussstück mit Sicherungsring bietet eine zuverlässige und sichere Verbindung für Wasseraufbereitungsgeräte. Gefertigt aus bleifreiem Messing, mit einem Nenndruck von 16 bar und einer maximalen Wassertemperatur von 30 °C, stellt es eine robuste und flexible Lösung für vielfältige Installationsanforderungen in der Haustechnik dar.

Produktspezifikation

• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Ausführung des Ventils: festes Ventil
• Balgventil: nein
• Bedienung: ohne
• Dichtung: Kunststoff
• Druckstufe Artikel: PN 16
• Edelstahlsitzring: nein
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Freistrom: ja
• Gastec QA Prüfung: nein
• Geeignet für Dampf: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Hersteller-Artikelnummer: 125596763
• Hersteller-Produktgruppe: HydroModul
• Hersteller-Warengruppe: Filter - Installationstechnik
• KIWA-Prüfsiegel: nein
• Länge Anschluss 1: 203
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mediumtemperatur (Dauerbetrieb): 5 - 65
• Mit Entleerungsventil: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: nein
• Mit Rückstromsicherung: nein
• Mit Standanzeiger: nein
• Nennbaugröße: DIN
• Nenndurchmesser: 1 1/4 Zoll (32)
• Oberflächenschutz: unbehandelt
• Rechtwinklige Ausführung: nein
• Rückflusssicherung nach EN 1717: EB
• Selbstverschließend: nein
• Spindel und/oder Handrad ansteigend: nein
• Spindelgewinde außerhalb des Mediums: nein
• Totraumfrei: nein
• Typenzulassung nach BBR/EKS: nein
• Unter Druck austauschbare Spindelabdichtung: nein
• VdS-geprüft: nein
• Werkstoff des Gehäuses: Messing
• Werkstoffgüte des Gehäuses: CuZn21Si3P (CW724R)
• Modellkompatibilität: BWT
