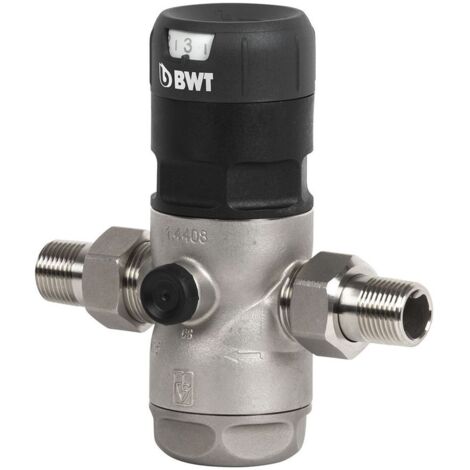

BWT Druckminderer D1 Inox 3/4" 85.25 DN20 Edelstahl V4A PN25 bis 85°C 125300296 (7-300296)

BWT D1 Inox 3/4 Zoll Druckminderer DN 20 – 85 °C / 25 bar

Der BWT D1 Inox ist ein hochwertiger Druckminderer zur zuverlässigen Druckreduzierung in Trinkwasser- und Wasserversorgungsanlagen. Er schützt Rohrleitungen, Armaturen und angeschlossene Geräte vor zu hohem oder schwankendem Versorgungsdruck und sorgt für einen gleichmäßigen, einstellbaren Ausgangsdruck.

Die Ausführung 85.25 in 3/4 Zoll / DN 20 ist für erhöhte Anforderungen ausgelegt. Im Gegensatz zur 40.16-Ausführung kann dieser Druckminderer bei Wassertemperaturen von bis zu 85 °C und einem Vordruck von bis zu 25 bar eingesetzt werden.

Damit eignet sich der BWT D1 Inox 85.25 neben klassischen Trinkwasserinstallationen insbesondere auch für Anwendungen mit höheren Wassertemperaturen und Betriebsdrücken.

Das besondere Merkmal der D1-Inox-Ausführung ist das hochwertige Gehäuse aus Edelstahl 1.4408 / V4A. Bei der Ausführung 85.25 besteht zusätzlich auch die Filtersiebtasse aus Edelstahl. Dadurch ist der Druckminderer besonders robust und für die erhöhten Temperatur- und Druckanforderungen dieser Ausführung geeignet.

Durch seine kompakten und gängigen Einbaumaße eignet sich der BWT D1 Inox auch sehr gut für den Austausch vorhandener Druckminderer.

Ein wesentliches Merkmal des D1 Inox ist sein stabiles Druckregelverhalten. Der eingestellte Hinterdruck wird auch bei stark schwankendem Vordruck möglichst konstant gehalten. Ein gleichmäßiger und nicht zu hoher Wasserdruck schont Rohrleitungen, Armaturen und angeschlossene Geräte und kann dazu beitragen, Druckschäden, störende Fließgeräusche sowie einen unnötig hohen Wasserverbrauch zu reduzieren.

Hohe Durchflussleistung durch Venturi-Technologie

Der BWT D1 arbeitet mit einem patentierten Venturi-Prinzip, das eine hohe Durchflussleistung mit einem stabilen Druckregelverhalten verbindet.

Für die Nennweite DN 20 / 3/4 Zoll beträgt der Kvs-Wert 4,4 m³/h. Damit bietet die DN-20-Ausführung eine gute Durchflussleistung bei gleichzeitig kompakten Abmessungen und zuverlässiger Druckregelung.

Einfache Druckeinstellung

Der gewünschte Ausgangs- beziehungsweise Hinterdruck kann im Bereich von 1,5 bis 7 bar eingestellt werden.

Die Einstellung erfolgt komfortabel über das obere Bedienelement. Die von mehreren Seiten sichtbare Einstellskala ermöglicht eine schnelle Kontrolle der gewählten Druckeinstellung. Für die Grundeinstellung ist daher kein zusätzliches Manometer erforderlich.

Für Kontroll- und Messzwecke verfügt das Gehäuse über einen Manometeranschluss G 1/4" axial.

Integriertes Edelstahl-Filtersieb

Der BWT D1 Inox verfügt über ein austauschbares Edelstahl-Filtersieb mit einer Filterfeinheit von 160 µm.

Das Filtersieb hält gröbere Partikel und Verunreinigungen zurück und unterstützt dadurch den Schutz des Druckminderers sowie der nachgeschalteten Installation.

Das Filtersieb kann im Rahmen der Wartung entnommen, gereinigt beziehungsweise bei Bedarf ersetzt werden.

Edelstahl-Filtersiebtasse für bis zu 85 °C und 25 bar

Ein wesentlicher Unterschied zur D1-Inox-Ausführung 40.16 ist die Filtersiebtasse. Beim BWT D1 Inox 85.25 besteht diese nicht aus transparentem Kunststoff, sondern aus Edelstahl.

Diese robuste Ausführung ermöglicht den Einsatz bei einer maximalen Wassertemperatur von 85 °C und einem maximalen Vordruck von 25 bar.

Sowohl das Gehäuse als auch die Filtersiebtasse bestehen aus hochwertigem Edelstahl und bieten dadurch eine robuste und korrosionsbeständige Konstruktion.

Hochwertiges V4A-Edelstahlgehäuse

Das Gehäuse des BWT D1 Inox besteht aus hochwertigem Edelstahl 1.4408 / V4A. Der robuste und korrosionsbeständige Werkstoff macht den Druckminderer zu einer hochwertigen Lösung für anspruchsvolle Trinkwasser- und Wasserversorgungsanlagen.

Der austauschbare Ventileinsatz und weitere Funktionsbauteile sind für den bestimmungsgemäßen Einsatz in Wasserversorgungsanlagen ausgelegt.

Einsatzbereich

Der BWT D1 Inox 3/4 Zoll 85.25 ist für Wasser mit einer Temperatur von bis zu 85 °C ausgelegt. Der maximal zulässige Vordruck beträgt 25 bar. Der gewünschte Hinterdruck kann zwischen 1,5 und 7 bar eingestellt werden.

Der Druckminderer eignet sich unter anderem für:

• Trinkwasserinstallationen
• Warmwasserinstallationen
• Ein- und Mehrfamilienhäuser
• Hauswasserinstallationen
• einzelne und mittlere Versorgungsstränge
• gewerbliche Gebäude
• Industrieanlagen
• Anlagen mit erhöhten Wassertemperaturen
• Anlagen mit erhöhtem Vordruck
• Anwendungen mit erhöhten Anforderungen an den Gehäusewerkstoff
• Schutz von Rohrleitungen und Armaturen
• Schutz angeschlossener Geräte
• Reduzierung zu hoher Versorgungsdrücke
• Stabilisierung des Wasserdrucks
• Reduzierung von Fließ- und Druckgeräuschen
• Austausch vorhandener Druckminderer

Technische Daten

Hersteller: BWT
Serie: D1 Inox
Ausführung: 85.25
Anschlussgröße: 3/4 Zoll
Nennweite: DN 20
Anschluss Gewindetülle: R 3/4" Außengewinde
Gehäuseanschluss: G 1"
Maximaler Vordruck: 25 bar
Einstellbarer Hinterdruck: 1,5 – 7 bar
Maximale Wassertemperatur: 85 °C
Gehäusewerkstoff: Edelstahl 1.4408 / V4A
Filtersiebtasse: Edelstahl
Filtersieb: Edelstahl
Filterfeinheit: 160 µm
Kvs-Wert: 4,4 m³/h
Manometeranschluss: G 1/4" axial
Einbaulänge ohne Verschraubungen: ca. 90 mm
Einbaulänge mit Verschraubungen: ca. 160 mm
Gewicht: ca. 0,9 kg
Norm: EN 1567
Hersteller-Artikelnummer: 125300296

Vorteile auf einen Blick

Der BWT D1 Inox 85.25 verbindet ein hochwertiges V4A-Edelstahlgehäuse mit einer ebenfalls aus Edelstahl gefertigten Filtersiebtasse, komfortabler Druckeinstellung und zuverlässigem Druckregelverhalten.

Die Ausführung 85.25 bietet gegenüber der Standardausführung 40.16 deutlich höhere Einsatzgrenzen:

Maximale Wassertemperatur: 85 °C statt 40 °C
Maximaler Vordruck: 25 bar statt 16 bar
Filtersiebtasse: Edelstahl statt Kunststoff

Mit einem Kvs-Wert von 4,4 m³/h bietet die DN-20-Ausführung eine gute Durchflussleistung und eignet sich für zahlreiche Anwendungen in Hauswasser-, Gewerbe- und Industrieinstallationen.

Die Kombination aus Edelstahl 1.4408, einstellbarem Hinterdruck, austauschbarem 160-µm-Edelstahlsieb und kompakter Bauform macht den D1 Inox zu einer hochwertigen Lösung für anspruchsvolle Wasserinstallationen.

Durch einen korrekt eingestellten Wasserdruck werden Armaturen, Rohrleitungen, Warmwasserbereiter und weitere angeschlossene Geräte weniger stark belastet. Gleichzeitig kann ein unnötig hoher Wasserverbrauch infolge eines überhöhten Versorgungsdrucks reduziert werden.

Wartung

Der Druckminderer sollte regelmäßig kontrolliert und entsprechend den Herstellerangaben gewartet werden.

Das integrierte Edelstahl-Filtersieb ist austauschbar und kann im Rahmen der Wartung gereinigt beziehungsweise bei Bedarf ersetzt werden.

Lieferumfang

BWT D1 Inox Druckminderer 3/4 Zoll / DN 20
Anschlussverschraubungen
Dichtungen
integriertes Edelstahl-Filtersieb 160 µm
Filtersiebtasse aus Edelstahl
Bedien- und Einstellelement
Registrieraufkleber

Hinweis zur Installation

Die Montage muss unter Beachtung der geltenden technischen Regeln sowie der Einbau- und Bedienungsanleitung des Herstellers erfolgen. Die auf dem Gehäuse angegebene Durchflussrichtung ist zu beachten.
