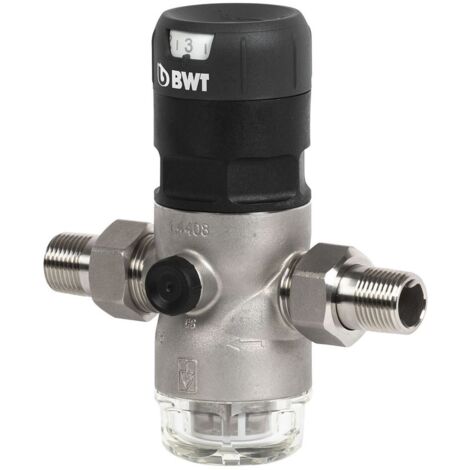

BWT Druckminderer D1 Inox 2" 40.16 DN50 Edelstahl V4A PN16 125300294 (7-300294)

Der BWT D1 Inox ist ein hochwertiger Druckminderer zur zuverlässigen Druckreduzierung in Trinkwasser- und Wasserversorgungsanlagen. Er schützt Rohrleitungen, Armaturen und angeschlossene Geräte vor zu hohem oder schwankendem Versorgungsdruck und sorgt für einen gleichmäßigen, einstellbaren Ausgangsdruck.

Die Ausführung in 2 Zoll / DN 50 eignet sich insbesondere für große Trinkwasserinstallationen, Mehrfamilienhäuser sowie für gewerbliche und industrielle Wasserversorgungsanlagen. Durch die hohe Durchflussleistung ist der Druckminderer besonders für größere Versorgungsstränge und Anwendungen mit erhöhtem Wasserbedarf geeignet.

Das besondere Merkmal der D1-Inox-Ausführung ist das hochwertige Gehäuse aus Edelstahl 1.4408 (V4A). Der korrosionsbeständige Edelstahl macht den Druckminderer zu einer besonders hochwertigen und robusten Lösung für anspruchsvolle Trinkwasserinstallationen.

Durch seine gängigen Anschluss- und Einbaumaße eignet sich der BWT D1 Inox auch für den Austausch vorhandener Druckminderer entsprechender Anschlussgröße.

Ein wesentliches Merkmal des D1 Inox ist sein stabiles Druckregelverhalten. Der eingestellte Hinterdruck wird auch bei stark schwankendem Vordruck möglichst konstant gehalten. Ein gleichmäßiger und nicht zu hoher Wasserdruck schont Rohrleitungen, Armaturen und angeschlossene Geräte und kann dazu beitragen, Druckschäden, störende Fließgeräusche sowie einen unnötig hohen Wasserverbrauch zu reduzieren.

Hohe Durchflussleistung durch Venturi-Technologie

Der BWT D1 arbeitet mit einem Venturi-Prinzip, das eine hohe Durchflussleistung mit einem stabilen Druckregelverhalten verbindet.

Für die Nennweite DN 50 / 2 Zoll beträgt der Kvs-Wert 20,5 m³/h. Damit bietet die D1-Inox-Ausführung DN 50 eine besonders hohe Durchflussleistung und eignet sich für Anlagen mit entsprechend hohem Wasserbedarf.

Einfache Druckeinstellung

Der gewünschte Ausgangs- beziehungsweise Hinterdruck kann im Bereich von 1,5 bis 7 bar eingestellt werden.

Die Einstellung erfolgt komfortabel über das obere Bedienelement. Die von mehreren Seiten sichtbare Einstellskala ermöglicht eine schnelle Kontrolle der gewählten Druckeinstellung. Für die Grundeinstellung ist daher kein zusätzliches Manometer erforderlich.

Für Kontroll- und Messzwecke verfügt das Gehäuse über Manometeranschlüsse G 1/4".

Integriertes Edelstahl-Filtersieb

Der BWT D1 Inox verfügt über ein austauschbares Edelstahl-Filtersieb mit einer Filterfeinheit von 160 µm.

Das Filtersieb hält gröbere Partikel und Verunreinigungen zurück und unterstützt dadurch den Schutz des Druckminderers sowie der nachgeschalteten Installation.

Die transparente Filtersiebtasse ermöglicht eine einfache optische Kontrolle des Filterbereichs. Das Filtersieb kann im Rahmen der Wartung entnommen, gereinigt beziehungsweise bei Bedarf ersetzt werden.

Hochwertiges V4A-Edelstahlgehäuse

Das Gehäuse des BWT D1 Inox besteht aus hochwertigem Edelstahl 1.4408 / V4A. Der robuste und korrosionsbeständige Edelstahlwerkstoff macht den Druckminderer zu einer hochwertigen Lösung für anspruchsvolle Trinkwasserinstallationen.

Die Ausführung 40.16 besitzt eine transparente Filtersiebtasse aus hochwertigem Kunststoff. Der austauschbare Ventileinsatz besteht aus thermoplastischem Hochleistungskunststoff. Membrane und O-Ringe sind aus EPDM gefertigt.

Einsatzbereich

Der BWT D1 Inox 2 Zoll 40.16 ist für Wasser mit einer Temperatur von bis zu 40 °C ausgelegt. Der maximal zulässige Vordruck beträgt 16 bar. Der gewünschte Hinterdruck kann zwischen 1,5 und 7 bar eingestellt werden.

Der Druckminderer eignet sich unter anderem für:

• Trinkwasserinstallationen
• größere Hauswasserinstallationen
• Mehrfamilienhäuser
• große Versorgungsstränge
• gewerbliche Gebäude
• Industrieanlagen
• Anwendungen mit hohem Wasserbedarf
• Anwendungen mit erhöhten Anforderungen an den Gehäusewerkstoff
• Schutz von Rohrleitungen und Armaturen
• Schutz angeschlossener Geräte
• Reduzierung zu hoher Versorgungsdrücke
• Stabilisierung des Wasserdrucks
• Reduzierung von Fließ- und Druckgeräuschen
• Austausch vorhandener Druckminderer

Technische Daten

Hersteller: BWT
Serie: D1 Inox
Ausführung: 40.16
Anschlussgröße: 2 Zoll
Nennweite: DN 50
Anschluss Gewindetülle: R 2" Außengewinde
Gehäuseanschluss: G 2 1/2"
Maximaler Vordruck: 16 bar
Einstellbarer Hinterdruck: 1,5 – 7 bar
Maximale Wassertemperatur: 40 °C
Gehäusewerkstoff: Edelstahl 1.4408 / V4A
Filtersiebtasse: Kunststoff, transparent
Filtersieb: Edelstahl
Filterfeinheit: 160 µm
Kvs-Wert: 20,5 m³/h
Manometeranschluss: G 1/4", axial
Einbaulänge ohne Verschraubungen: ca. 140 mm
Einbaulänge mit Verschraubungen: ca. 255 mm
Gewicht: ca. 4,0 kg
Einbaulage: horizontal oder vertikal möglich
Norm: EN 1567
Hersteller-Artikelnummer: 125300294
EAN / GTIN: 9010455008620

Vorteile auf einen Blick

Der BWT D1 Inox verbindet ein hochwertiges V4A-Edelstahlgehäuse mit komfortabler Druckeinstellung, integriertem Filtersieb und einem sehr guten Druckregelverhalten.

Besonders hervorzuheben ist die hohe Durchflussleistung. Mit einem Kvs-Wert von 20,5 m³/h bietet die DN-50-Ausführung eine hohe Leistungsreserve und eignet sich damit insbesondere für große Hauswasserinstallationen sowie für gewerbliche und industrielle Anwendungen mit erhöhtem Wasserbedarf.

Die Kombination aus Edelstahl 1.4408, einstellbarem Hinterdruck, austauschbarem 160-µm-Edelstahlsieb, transparenter Filtersiebtasse und hoher Durchflussleistung macht den D1 Inox zu einer hochwertigen Lösung für moderne Trinkwasserinstallationen.

Durch einen korrekt eingestellten Wasserdruck werden Armaturen, Rohrleitungen, Warmwasserbereiter und weitere angeschlossene Geräte weniger stark belastet. Gleichzeitig kann ein unnötig hoher Wasserverbrauch infolge eines überhöhten Versorgungsdrucks reduziert werden.

Wartung

Der Druckminderer sollte regelmäßig kontrolliert und entsprechend den Herstellerangaben gewartet werden.

Das integrierte Edelstahl-Filtersieb ist austauschbar und kann im Rahmen der Wartung gereinigt beziehungsweise bei Bedarf ersetzt werden. Durch die transparente Filtersiebtasse kann der Zustand des Filters einfach optisch kontrolliert werden.

Lieferumfang

BWT D1 Inox Druckminderer 2 Zoll / DN 50
Anschlussverschraubungen
Dichtungen
integriertes Edelstahl-Filtersieb 160 µm
transparente Kunststoff-Filtersiebtasse
Bedien- und Einstellelement
Registrieraufkleber

Hinweis zur Installation

Die Montage muss unter Beachtung der geltenden technischen Regeln sowie der Einbau- und Bedienungsanleitung des Herstellers erfolgen. Die auf dem Gehäuse angegebene Durchflussrichtung ist zu beachten.
