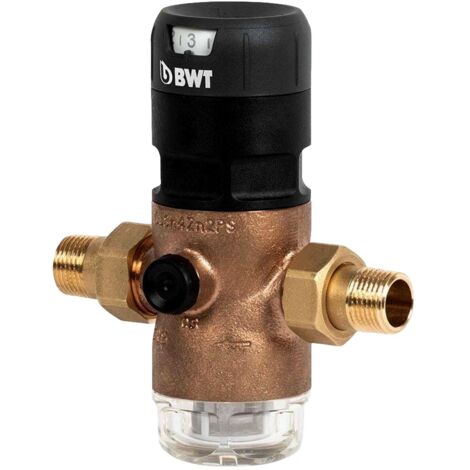

BWT Druckminderer D1 Red 1'' 40.16 DN25 Rotguss PN16 125300279 (7-300279)

BWT D1 Red 1 Zoll Druckminderer DN 25 – 40 °C / 16 bar

Der BWT D1 Red ist ein hochwertiger Druckminderer zur zuverlässigen Druckreduzierung in Trinkwasser- und Wasserversorgungsanlagen. Er schützt Rohrleitungen, Armaturen und angeschlossene Geräte vor zu hohem oder schwankendem Versorgungsdruck und sorgt für einen gleichmäßigen, einstellbaren Ausgangsdruck.

Die Ausführung in 1 Zoll / DN 25 eignet sich insbesondere für Trinkwasserinstallationen in Ein- und Mehrfamilienhäusern sowie für gewerbliche und industrielle Wasserversorgungsanlagen. Durch die hohe Durchflussleistung eignet sich diese Variante auch für größere Versorgungsstränge und Anwendungen mit erhöhtem Wasserbedarf.

Durch seine kompakten und gängigen Einbaumaße eignet sich der BWT D1 Red ebenfalls sehr gut für den Austausch vorhandener Druckminderer.

Ein wesentlicher Vorteil des D1 Red ist das sehr gute Druckregelverhalten. Der eingestellte Hinterdruck wird auch bei stark schwankendem Eingangsdruck möglichst konstant gehalten. Ein gleichmäßiger und nicht zu hoher Wasserdruck schont Rohrleitungen, Armaturen und angeschlossene Geräte und kann dazu beitragen, Druckschläge, störende Fließgeräusche sowie unnötig hohen Wasserverbrauch zu reduzieren.

Hohe Durchflussleistung durch Venturi-Technologie

Der BWT D1 arbeitet mit einem patentierten Venturi-Prinzip, das eine besonders hohe Durchflussleistung mit einem stabilen Druckregelverhalten verbindet.

Für die Anschlussgröße DN 25 / 1 Zoll erreicht der BWT D1 Red einen Kvs-Wert von 9,3 m³/h. Damit verfügt die Red-Ausführung DN 25 über eine deutlich höhere Durchflussleistung als beispielsweise der D1 Eco DN 25 mit 4,7 m³/h.

Der gewünschte Ausgangs- beziehungsweise Hinterdruck kann im Bereich von 1,5 bis 7 bar eingestellt werden.

Die Einstellung erfolgt komfortabel über das obere Bedienelement. Die von mehreren Seiten sichtbare Einstellskala ermöglicht eine schnelle Kontrolle der eingestellten Druckstufe, sodass für die Grundeinstellung kein zusätzliches Manometer erforderlich ist.

Für Kontroll- und Messzwecke steht zusätzlich ein Anschluss für ein optional erhältliches Manometer zur Verfügung.

Integriertes Filtersieb

Der BWT D1 Red verfügt über ein einfach austauschbares Edelstahl-Filtersieb mit einer Filterfeinheit von 160 µm. Dieses hält gröbere Partikel und Verunreinigungen zurück und unterstützt dadurch den Schutz des Druckminderers und der nachgeschalteten Installation.

Das Filtersieb kann im Rahmen der Wartung entnommen, gereinigt beziehungsweise bei Bedarf ersetzt werden.

Hochwertiges Rotguss-Gehäuse

Das Gehäuse des BWT D1 Red besteht aus hochwertigem Rotguss Rg+ gemäß UBA-Positivliste. Die robuste Metallkonstruktion ist auf eine lange Lebensdauer und den Einsatz in anspruchsvollen Trinkwasserinstallationen ausgelegt.

Die Ausführung 40.16 besitzt eine Siebtasse aus Kunststoff. Für die Funktionsbauteile verwendet BWT hochwertige technische Kunststoffe.

Einsatzbereich

Der BWT D1 Red 1 Zoll 40.16 ist für Wasser mit einer Temperatur von bis zu 40 °C ausgelegt. Der maximal zulässige Vordruck beträgt 16 bar. Der gewünschte Hinterdruck kann zwischen 1,5 und 7 bar eingestellt werden.

Der Druckminderer eignet sich unter anderem für:

• Trinkwasserinstallationen
• Ein- und Mehrfamilienhäuser
• größere Versorgungsstränge
• gewerbliche Gebäude
• Industrieanlagen
• Schutz von Armaturen und Haushaltsgeräten
• Reduzierung zu hoher Versorgungsdrücke
• Stabilisierung des Hauswasserdrucks
• Reduzierung von Fließ- und Druckgeräuschen
• Austausch vorhandener Druckminderer

Technische Daten

Hersteller: BWT
Serie: D1 Red
Ausführung: 40.16
Anschlussgröße: 1 Zoll
Nennweite: DN 25
Anschluss Gewindetülle: R 1"
Gehäuseanschluss: G 1 1/4"
Maximaler Vordruck: 16 bar
Einstellbarer Hinterdruck: 1,5 – 7 bar
Maximale Wassertemperatur: 40 °C
Gehäusewerkstoff: Rotguss Rg+ gemäß UBA-Positivliste
Siebtasse: Kunststoff
Filtersieb: Edelstahl
Filterfeinheit: 160 µm
Kvs-Wert: 9,3 m³/h
Manometeranschluss: G 1/4" axial
Einbaulänge ohne Verschraubungen: ca. 100 mm
Einbaulänge mit Verschraubungen: ca. 170 mm
Gewicht: ca. 1,7 kg
Hersteller-Artikelnummer: 125300279

Vorteile auf einen Blick

Der BWT D1 Red verbindet eine robuste Konstruktion aus hochwertigem Rotguss mit einer komfortablen Druckeinstellung und einem sehr guten Regelverhalten.

Besonders hervorzuheben ist die hohe Durchflussleistung der DN-25-Ausführung. Mit einem Kvs-Wert von 9,3 m³/h bietet der D1 Red 1 Zoll eine hohe Leistungsreserve für größere Hauswasserinstallationen und Anwendungen mit erhöhtem Wasserbedarf.

Die Kombination aus einstellbarem Hinterdruck, integriertem Edelstahl-Filtersieb, kompakter Einbaulänge und hoher Durchflussleistung macht ihn zu einer vielseitigen Lösung für moderne Trinkwasserinstallationen.

Durch einen korrekt eingestellten Wasserdruck werden Armaturen, Rohrleitungen, Warmwasserbereiter und weitere angeschlossene Geräte weniger stark belastet. Gleichzeitig kann ein unnötig hoher Wasserverbrauch infolge eines überhöhten Versorgungsdrucks reduziert werden.

Wartung

Der Druckminderer sollte regelmäßig kontrolliert und entsprechend den Herstellerangaben gewartet werden. Das integrierte Edelstahl-Filtersieb ist austauschbar und kann im Rahmen der Wartung gereinigt beziehungsweise ersetzt werden. BWT verweist für Druckminderer auf eine regelmäßige Inspektion bzw. Wartung.

Lieferumfang

BWT D1 Red Druckminderer 1 Zoll / DN 25
Anschlussverschraubungen
integriertes Edelstahl-Filtersieb
Kunststoff-Siebtasse
Bedien- und Einstellelement

Hinweis zur Installation

Die Montage muss unter Beachtung der geltenden technischen Regeln sowie der Einbau- und Bedienungsanleitung des Herstellers erfolgen. Die vorgegebene Einbaurichtung und die auf dem Gehäuse angegebene Durchflussrichtung sind zu beachten.
