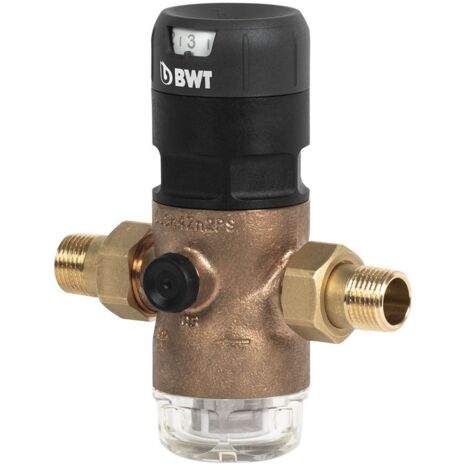

BWT Druckminderer D1 Red 2'' 40.16 DN50 Rotguss PN16 125300282 (7-300282)

BWT D1 Red 2 Zoll Druckminderer DN 50 – 40 °C / 16 bar

Der BWT D1 Red ist ein hochwertiger Druckminderer zur zuverlässigen Druckreduzierung in Trinkwasser- und Wasserversorgungsanlagen. Er schützt Rohrleitungen, Armaturen und angeschlossene Geräte vor zu hohem oder schwankendem Versorgungsdruck und sorgt für einen gleichmäßigen, einstellbaren Ausgangsdruck.

Die Ausführung in 2 Zoll / DN 50 eignet sich insbesondere für größere Trinkwasserinstallationen, Mehrfamilienhäuser sowie gewerbliche und industrielle Wasserversorgungsanlagen. Aufgrund der hohen Durchflussleistung ist diese Variante besonders für größere Versorgungsstränge und Anwendungen mit erhöhtem Wasserbedarf geeignet. BWT bietet den D1 Red in Größen bis DN 50 an.

Durch seine marktüblichen Anschluss- und Einbaumaße eignet sich der BWT D1 Red ebenfalls gut für den Austausch vorhandener Druckminderer.

Ein wesentliches Merkmal des D1 Red ist sein stabiles Druckregelverhalten. Der eingestellte Hinterdruck wird auch bei stark schwankendem Vordruck möglichst konstant gehalten. Ein gleichmäßiger und nicht zu hoher Wasserdruck schont Rohrleitungen, Armaturen und angeschlossene Geräte und kann dazu beitragen, Druckschäden, störende Fließgeräusche und unnötig hohen Wasserverbrauch zu reduzieren.

Hohe Durchflussleistung durch Venturi-Technologie

Der BWT D1 arbeitet mit einem Venturi-Prinzip, das eine hohe Durchflussleistung mit einem stabilen Druckregelverhalten verbindet.

Für die Nennweite DN 50 / 2 Zoll beträgt der Kvs-Wert 20,5 m³/h. Damit bietet die größte D1-Red-Ausführung eine hohe Leistungsreserve für größere Hauswasser-, Gewerbe- und Industrieinstallationen.

Einfache Druckeinstellung

Der gewünschte Ausgangs- beziehungsweise Hinterdruck kann im Bereich von 1,5 bis 7 bar eingestellt werden.

Die Einstellung erfolgt über das obere Bedienelement. Die von mehreren Seiten sichtbare Skala ermöglicht eine schnelle Kontrolle der eingestellten Druckstufe, sodass für die Grundeinstellung kein zusätzliches Manometer erforderlich ist.

Für Kontroll- und Messzwecke verfügt das Gehäuse zusätzlich über beidseitige Manometeranschlüsse G 1/4".

Integriertes Filtersieb

Der BWT D1 Red verfügt über ein einfach austauschbares Edelstahl-Filtersieb mit einer Filterfeinheit von 160 µm. Dieses hält gröbere Partikel und Verunreinigungen zurück und unterstützt dadurch den Schutz des Druckminderers und der nachgeschalteten Installation.

Das Filtersieb kann im Rahmen der Wartung entnommen, gereinigt beziehungsweise bei Bedarf ersetzt werden.

Hochwertiges Rotguss-Gehäuse

Das Gehäuse des BWT D1 Red besteht aus hochwertigem Rotguss Rg+ gemäß UBA-Positivliste. Die robuste Metallkonstruktion ist für den Einsatz in anspruchsvollen Trinkwasserinstallationen vorgesehen.

Die Ausführung 40.16 besitzt eine Filtersiebtasse aus hochwertigem Kunststoff.

Einsatzbereich

Der BWT D1 Red 2 Zoll 40.16 ist für Wasser mit einer Temperatur von bis zu 40 °C ausgelegt. Der maximal zulässige Vordruck beträgt 16 bar. Der Hinterdruck kann zwischen 1,5 und 7 bar eingestellt werden.

Der Druckminderer eignet sich unter anderem für:

• Trinkwasserinstallationen
• größere Hauswasseranlagen
• Mehrfamilienhäuser
• große Versorgungsstränge
• gewerbliche Gebäude
• Industrieanlagen
• Anwendungen mit hohem Wasserbedarf
• Schutz von Armaturen und angeschlossenen Geräten
• Reduzierung zu hoher Versorgungsdrücke
• Stabilisierung des Wasserdrucks
• Reduzierung von Fließ- und Druckgeräuschen
• Austausch vorhandener Druckminderer

Technische Daten

Hersteller: BWT
Serie: D1 Red
Ausführung: 40.16
Anschlussgröße: 2 Zoll
Nennweite: DN 50
Anschluss Gewindetülle: R 2"
Maximaler Vordruck: 16 bar
Einstellbarer Hinterdruck: 1,5 – 7 bar
Maximale Wassertemperatur: 40 °C
Gehäusewerkstoff: Rotguss Rg+ gemäß UBA-Positivliste
Filtersiebtasse: Kunststoff
Filtersieb: Edelstahl
Filterfeinheit: 160 µm
Kvs-Wert: 20,5 m³/h
Manometeranschluss: G 1/4", beidseitig
Einbaulänge ohne Verschraubungen: ca. 140 mm
Einbaulänge mit Verschraubungen: ca. 254 mm
Gewicht: ca. 4,5 kg
Hersteller-Artikelnummer: 125300282

Vorteile auf einen Blick

Der BWT D1 Red verbindet ein robustes Rotguss-Gehäuse mit komfortabler Druckeinstellung und hoher Durchflussleistung.

Mit einem Kvs-Wert von 20,5 m³/h ist die DN-50-Ausführung die leistungsstärkste Größenvariante innerhalb dieser D1-Red-Baureihe und eignet sich besonders für Anlagen, bei denen größere Wassermengen mit möglichst geringem Druckverlust bereitgestellt werden müssen.

Die Kombination aus einstellbarem Hinterdruck, integriertem Edelstahl-Filtersieb, robustem Rotguss-Gehäuse und hoher Durchflussleistung macht den D1 Red DN 50 zu einer leistungsfähigen Lösung für größere Trinkwasserinstallationen.

Durch einen korrekt eingestellten Wasserdruck werden Armaturen, Rohrleitungen, Warmwasserbereiter und weitere angeschlossene Geräte weniger stark belastet. Gleichzeitig kann ein unnötig hoher Wasserverbrauch infolge eines überhöhten Versorgungsdrucks reduziert werden.

Wartung

Der Druckminderer sollte regelmäßig kontrolliert und entsprechend den Herstellerangaben gewartet werden. Das integrierte Edelstahl-Filtersieb ist austauschbar und kann im Rahmen der Wartung gereinigt beziehungsweise ersetzt werden. BWT verweist für den D1 auf eine regelmäßige Inspektion und Wartung.

Lieferumfang

BWT D1 Red Druckminderer 2 Zoll / DN 50
Anschlussverschraubungen aus Messing
Dichtungen
integriertes Edelstahl-Filtersieb 160 µm
Kunststoff-Filtersiebtasse
Bedien- und Einstellelement
Registrieraufkleber

Hinweis zur Installation

Die Montage muss unter Beachtung der geltenden technischen Regeln sowie der Einbau- und Bedienungsanleitung des Herstellers erfolgen. Die vorgegebene Einbaurichtung und die auf dem Gehäuse angegebene Durchflussrichtung sind zu beachten.
