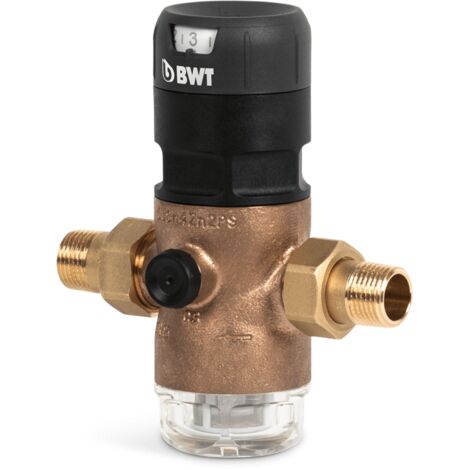

BWT Druckminderer D1 Red 1 1/2'' 40.16 DN40 Rotguss PN16 125300281 (7-300281)

BWT D1 Red 1 1/2 Zoll Druckminderer DN 40 – 40 °C / 16 bar

Der BWT D1 Red ist ein hochwertiger Druckminderer zur zuverlässigen Druckreduzierung in Trinkwasser- und Wasserversorgungsanlagen. Er schützt Rohrleitungen, Armaturen und angeschlossene Geräte vor zu hohem oder schwankendem Versorgungsdruck und sorgt für einen gleichmäßigen, einstellbaren Ausgangsdruck.

Die Ausführung in 1 1/2 Zoll / DN 40 eignet sich insbesondere für größere Trinkwasserinstallationen, Mehrfamilienhäuser sowie gewerbliche und industrielle Wasserversorgungsanlagen. Durch die hohe Durchflussleistung ist diese Variante auch für größere Versorgungsstränge und Anwendungen mit erhöhtem Wasserbedarf geeignet.

Durch die marktüblichen Anschluss- und Einbaumaße eignet sich der BWT D1 Red ebenfalls für den Austausch vorhandener Druckminderer.

Ein wesentliches Merkmal des D1 Red ist das sehr gute Druckregelverhalten. Der eingestellte Hinterdruck wird auch bei stark schwankendem Vordruck möglichst konstant gehalten. Ein gleichmäßiger und nicht zu hoher Wasserdruck schont Rohrleitungen, Armaturen und angeschlossene Geräte und kann dazu beitragen, Druckschäden, störende Fließgeräusche und unnötig hohen Wasserverbrauch zu reduzieren.

Hohe Durchflussleistung durch Venturi-Technologie

Der BWT D1 arbeitet mit einem patentierten Venturi-Prinzip, das eine hohe Durchflussleistung mit einem stabilen Druckregelverhalten verbindet.

Für die Nennweite DN 40 / 1 1/2 Zoll beträgt der Kvs-Wert 19,5 m³/h. Damit bietet die DN-40-Ausführung eine besonders hohe Leistungsreserve für größere Hauswasser-, Gewerbe- und Industrieinstallationen.

Einfache Druckeinstellung

Der gewünschte Ausgangs- beziehungsweise Hinterdruck kann im Bereich von 1,5 bis 7 bar eingestellt werden.

Die Einstellung erfolgt komfortabel über das obere Bedienelement. Die von mehreren Seiten sichtbare Einstellskala ermöglicht eine schnelle Kontrolle der gewählten Druckeinstellung, sodass für die Grundeinstellung kein zusätzliches Manometer erforderlich ist.

Für Kontroll- und Messzwecke verfügt das Gehäuse über beidseitige Manometeranschlüsse G 1/4".

Der BWT D1 Red verfügt über ein austauschbares Edelstahl-Filtersieb mit einer Filterfeinheit von 160 µm. Dieses hält gröbere Partikel und Verunreinigungen zurück und unterstützt damit den Schutz des Druckminderers und der nachgeschalteten Installation.

Das Filtersieb kann im Rahmen der Wartung ausgebaut, gereinigt beziehungsweise bei Bedarf ersetzt werden.

Das Gehäuse des BWT D1 Red besteht aus hochwertigem Rotguss Rg+ gemäß UBA-Positivliste. Die robuste Metallkonstruktion ist für den Einsatz in anspruchsvollen Trinkwasserinstallationen ausgelegt.

Die Ausführung 40.16 besitzt eine transparente Filtersiebtasse aus Kunststoff. Die Membrane und O-Ringe bestehen aus EPDM; der austauschbare Ventileinsatz wird aus Hochleistungskunststoff gefertigt.

Einsatzbereich

Der BWT D1 Red 1 1/2 Zoll 40.16 ist für Wasser mit einer Temperatur von bis zu 40 °C ausgelegt. Der maximal zulässige Vordruck beträgt 16 bar. Der gewünschte Hinterdruck kann zwischen 1,5 und 7 bar eingestellt werden.

Der Druckminderer eignet sich unter anderem für:

• Trinkwasserinstallationen
• größere Hauswasseranlagen
• Mehrfamilienhäuser
• größere Versorgungsstränge
• gewerbliche Gebäude
• Industrieanlagen
• Anwendungen mit erhöhtem Wasserbedarf
• Schutz von Armaturen und angeschlossenen Geräten
• Reduzierung zu hoher Versorgungsdrücke
• Stabilisierung des Wasserdrucks
• Reduzierung von Fließ- und Druckgeräuschen
• Austausch vorhandener Druckminderer

Technische Daten

Hersteller: BWT
Serie: D1 Red
Ausführung: 40.16
Anschlussgröße: 1 1/2 Zoll / 6/4 Zoll
Nennweite: DN 40
Anschluss Gewindetülle: R 1 1/2"
Gehäuseanschluss: G 2"
Maximaler Vordruck: 16 bar
Einstellbarer Hinterdruck: 1,5 – 7 bar
Maximale Wassertemperatur: 40 °C
Gehäusewerkstoff: Rotguss Rg+ gemäß UBA-Positivliste
Filtersiebtasse: Kunststoff, transparent
Filtersieb: Edelstahl
Filterfeinheit: 160 µm
Kvs-Wert: 19,5 m³/h
Manometeranschluss: G 1/4" axial / beidseitig
Einbaulänge ohne Verschraubungen: ca. 130 mm
Einbaulänge mit Verschraubungen: ca. 220 mm
Gewicht: ca. 3,9 kg
Hersteller-Artikelnummer: 125300281

Vorteile auf einen Blick

Der BWT D1 Red verbindet ein robustes Rotguss-Gehäuse mit komfortabler Druckeinstellung und einer sehr hohen Durchflussleistung.

Mit einem Kvs-Wert von 19,5 m³/h ist die DN-40-Ausführung besonders für Installationen geeignet, bei denen größere Wassermengen mit möglichst geringem Druckverlust bereitgestellt werden müssen.

Die Kombination aus einstellbarem Hinterdruck, integriertem Edelstahl-Filtersieb, hochwertigem Rotguss-Gehäuse und hoher Durchflussleistung macht den D1 Red DN 40 zu einer leistungsfähigen Lösung für größere Trinkwasserinstallationen.

Durch einen korrekt eingestellten Wasserdruck werden Armaturen, Rohrleitungen, Warmwasserbereiter und andere angeschlossene Geräte weniger stark belastet. Gleichzeitig kann ein unnötig hoher Wasserverbrauch infolge eines zu hohen Versorgungsdrucks reduziert werden.

Wartung

Der Druckminderer sollte regelmäßig kontrolliert und entsprechend den Herstellerangaben gewartet werden. Das integrierte Edelstahl-Filtersieb ist austauschbar und kann im Rahmen der Wartung gereinigt beziehungsweise ersetzt werden. BWT verweist auf eine regelmäßige Inspektion beziehungsweise Wartung des Druckminderers.

Lieferumfang

BWT D1 Red Druckminderer 1 1/2 Zoll / DN 40
Anschlussverschraubungen aus Messing
Dichtungen
integriertes Edelstahl-Filtersieb 160 µm
transparente Kunststoff-Filtersiebtasse
Bedien- und Einstellelement
Registrieraufkleber

Hinweis zur Installation

Die Montage muss unter Beachtung der geltenden technischen Regeln sowie der Einbau- und Bedienungsanleitung des Herstellers erfolgen. Die vorgegebene Einbaurichtung und die auf dem Gehäuse angegebene Durchflussrichtung sind zu beachten.
