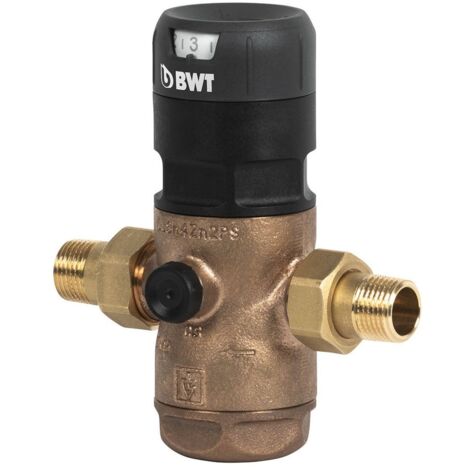

BWT Druckminderer D1 Red 1 1/2'' 85.25 DN40 Rotguss PN25 bis 85°C 125300287 (7-300287)

BWT D1 Red 1 1/4 Zoll Druckminderer DN 32 – 85 °C / 25 bar

Der BWT D1 Red ist ein hochwertiger Druckminderer zur zuverlässigen Druckreduzierung in Trinkwasser- und Wasserversorgungsanlagen. Er schützt Rohrleitungen, Armaturen und angeschlossene Geräte vor zu hohem oder schwankendem Versorgungsdruck und sorgt für einen gleichmäßigen, einstellbaren Ausgangsdruck.

Die Ausführung in 1 1/2 Zoll / DN 40 eignet sich insbesondere für größere Trinkwasserinstallationen in Ein- und Mehrfamilienhäusern sowie für gewerbliche und industrielle Wasserversorgungsanlagen. Durch die hohe Durchflussleistung eignet sich diese Variante auch für größere Versorgungsstränge und Anwendungen mit erhöhtem Wasserbedarf.

Durch seine gängigen Anschluss- und Einbaumaße eignet sich der BWT D1 Red auch für den Austausch vorhandener Druckminderer.

Ein wesentlicher Vorteil des D1 Red ist das sehr gute Druckregelverhalten. Der eingestellte Hinterdruck wird auch bei stark schwankendem Eingangsdruck möglichst konstant gehalten. Ein gleichmäßiger und nicht zu hoher Wasserdruck schont Rohrleitungen, Armaturen und angeschlossene Geräte und kann dazu beitragen, Druckschäden, störende Fließgeräusche sowie unnötig hohen Wasserverbrauch zu reduzieren.

Hohe Durchflussleistung durch Venturi-Technologie

Der BWT D1 arbeitet mit einem patentierten Venturi-Prinzip, das eine hohe Durchflussleistung mit einem stabilen Druckregelverhalten verbindet.

Für die Anschlussgröße DN 40 / 1 1/2 Zoll erreicht der BWT D1 Red einen Kvs-Wert von 19,5 m³/h. Damit eignet sich diese Ausführung besonders für Installationen mit einem höheren erforderlichen Wasserdurchsatz.

Einfache Druckeinstellung

Der gewünschte Ausgangs- beziehungsweise Hinterdruck kann im Bereich von 1,5 bis 7 bar eingestellt werden.

Die Einstellung erfolgt komfortabel über das obere Bedienelement. Die von mehreren Seiten sichtbare Einstellskala ermöglicht eine schnelle Kontrolle der eingestellten Druckstufe, sodass für die Grundeinstellung kein zusätzliches Manometer erforderlich ist.

Für Kontroll- und Messzwecke verfügt der Druckminderer zusätzlich über Manometeranschlüsse G 1/4".

Integriertes Filtersieb

Der BWT D1 Red verfügt über ein einfach austauschbares Edelstahl-Filtersieb mit einer Filterfeinheit von 160 µm. Dieses hält gröbere Partikel und Verunreinigungen zurück und unterstützt dadurch den Schutz des Druckminderers und der nachgeschalteten Installation.

Das Filtersieb kann im Rahmen der Wartung entnommen, gereinigt beziehungsweise bei Bedarf ersetzt werden.

Hochwertiges Rotguss-Gehäuse

Das Gehäuse des BWT D1 Red besteht aus hochwertigem Rotguss Rg+ gemäß UBA-Positivliste. Die robuste Metallkonstruktion ist für den Einsatz in Trinkwasserinstallationen ausgelegt.

Die Ausführung 85.25 besitzt eine Filtersiebtasse aus Rotguss für erhöhte Ansprüche an Wassertemperatur und Druck.

Einsatzbereich

Der BWT D1 Red 1 1/4 Zoll 85.25 ist für Wasser mit einer Temperatur von bis zu 85 °C ausgelegt. Der maximal zulässige Vordruck beträgt 25 bar. Der gewünschte Hinterdruck kann zwischen 1,5 und 7 bar eingestellt werden.

Der Druckminderer eignet sich unter anderem für:

• Trinkwasserinstallationen
• Ein- und Mehrfamilienhäuser
• größere Versorgungsstränge
• gewerbliche Gebäude
• Industrieanlagen
• Anwendungen mit erhöhtem Wasserbedarf
• Schutz von Armaturen und angeschlossenen Geräten
• Reduzierung zu hoher Versorgungsdrücke
• Stabilisierung des Hauswasserdrucks
• Reduzierung von Fließ- und Druckgeräuschen
• Austausch vorhandener Druckminderer

Technische Daten

Hersteller: BWT
Serie: D1 Red
Ausführung: 85.25
Anschlussgröße: 1 1/2 Zoll / 6/4 Zoll

Gehäuseanschluss: G 2"

Nennweite: DN 40
Anschluss: Außengewinde BSP-T
Maximaler Vordruck: 25 bar
Einstellbarer Hinterdruck: 1,5 – 7 bar
Maximale Wassertemperatur: 85°C
Gehäusewerkstoff: Rotguss Rg+ gemäß UBA-Positivliste
Filtersiebtasse:Rotguss
Filtersieb: Edelstahl
Filterfeinheit: 160 µm
Kvs-Wert: 19,5 m³/h
Manometeranschluss: G 1/4"
Einbaulänge ohne Verschraubungen: ca. 130 mm
Einbaulänge mit Verschraubungen: ca. 220 mm
Gewicht: ca. 3,4 kg
Hersteller-Artikelnummer: 125300287

Der BWT D1 Red verbindet eine robuste Konstruktion aus hochwertigem Rotguss mit einer komfortablen Druckeinstellung und einem sehr guten Regelverhalten.

Besonders hervorzuheben ist die hohe Durchflussleistung der DN-40-Ausführung. Mit einem Kvs-Wert von 19,5 m³/h bietet der D1 Red 1 1/4 Zoll eine hohe Leistungsreserve für größere Hauswasserinstallationen, gewerbliche Anwendungen und Versorgungsstränge mit erhöhtem Wasserbedarf.

Die Kombination aus einstellbarem Hinterdruck, integriertem Edelstahl-Filtersieb, kompakter Bauform und hoher Durchflussleistung macht ihn zu einer vielseitigen Lösung für moderne Trinkwasserinstallationen.

Durch einen korrekt eingestellten Wasserdruck werden Armaturen, Rohrleitungen, Warmwasserbereiter und weitere angeschlossene Geräte weniger stark belastet. Gleichzeitig kann ein unnötig hoher Wasserverbrauch infolge eines überhöhten Versorgungsdrucks reduziert werden.

Wartung

Der Druckminderer sollte regelmäßig kontrolliert und entsprechend den Herstellerangaben gewartet werden. Das integrierte Edelstahl-Filtersieb ist austauschbar und kann im Rahmen der Wartung gereinigt beziehungsweise ersetzt werden.

Lieferumfang

BWT D1 Red Druckminderer 1 1/2Zoll / DN 40

Anschlussverschraubungen und Dichtungen

integriertes Edelstahl-Filtersieb, 160 µm
Rorguss-Filtersiebtasse
Bedien- und Einstellelement
Registrieraufkleber

Hinweis zur Installation

Die Montage muss unter Beachtung der geltenden technischen Regeln sowie der Einbau- und Bedienungsanleitung des Herstellers erfolgen. Die vorgegebene Einbaurichtung und die auf dem Gehäuse angegebene Durchflussrichtung sind zu beachten.
