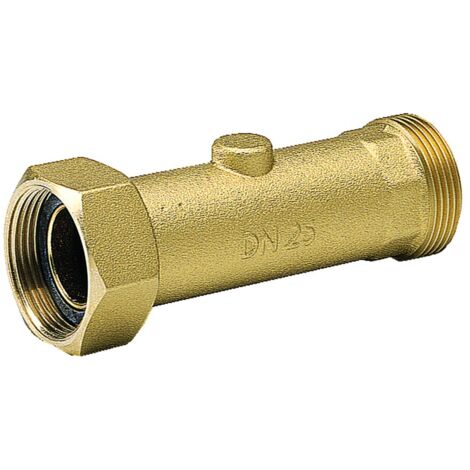

BWT Hydro-Modul Verlängerung 1" DN 25 Hauswasserverteilsystem, bleifrei, 125596774
Die BWT Hydro-Modul Verlängerung 1" DN 25 ist ein bleifreies Zubehörteil für das BWT Hauswasserverteilsystem HydroModul. Sie dient der sicheren Verbindung von DR-Modulen mit KFR- oder FR-Ventilen innerhalb der Trinkwasserinstallation. Dieses Bauteil ist speziell für den Einsatz in der Installationstechnik konzipiert und ermöglicht eine flexible Anpassung der Einbaulänge.
Wofür wird die BWT Hydro-Modul Verlängerung eingesetzt?
Die Verlängerung ist ein wesentlicher Bestandteil des BWT Hauswasserverteilsystems HydroModul. Ihre primäre Funktion ist die Herstellung einer zuverlässigen und dichten Verbindung zwischen einem DR-Modul und einem KFR- oder FR-Ventil. Dies ermöglicht eine reibungslose Integration in bestehende Trinkwasserinstallationen und unterstützt die Anpassung an unterschiedliche Einbausituationen.
Welche technischen Merkmale und Anschlüsse bietet die Verlängerung?
Das Verlängerungsstück ist für eine Anschlussnennweite von DN 25 ausgelegt und verfügt über ein Anschlussgewinde von R 1 1/4 AG sowie eine Überwurfmutter mit R 1 1/4 IG. Die Anschlüsse sind als konisches Außengewinde BSPT-R (ISO 7-1 / EN 10226-1) und konisches Innengewinde BSPT-Rc (ISO 7-1 / EN 10226-1) ausgeführt. Der Werkstoff des Anschlusses und des Grundkörpers ist bleifreies Messing, was den hohen hygienischen Anforderungen in Trinkwasserinstallationen entspricht.
Welche Abmessungen und Druckstufen sind relevant?
Die BWT Hydro-Modul Verlängerung besitzt eine Einbaulänge von 122 mm. Der 8-kant Grundkörper hat eine Schlüsselweite von 36 mm, während die Überwurfmutter eine Schlüsselweite von 46 mm aufweist. Das Bauteil ist für einen Nenndruck von PN 16 ausgelegt, was eine sichere Funktion in Systemen mit entsprechendem Druck sicherstellt.
Technische Daten
- Anschlussnennweite: DN 25
- Anschlussgewinde: R 1 1/4 AG
- Überwurfmutter: R 1 1/4 IG
- Einbaulänge: 122 mm
- Schlüsselweite Grundkörper: 36 mm
- Schlüsselweite Überwurfmutter: 46 mm
- Nenndruck: PN 16
- Werkstoff: Bleifreies Messing
Die BWT Hydro-Modul Verlängerung 1" DN 25 bietet eine robuste und hygienische Lösung für die Erweiterung von Hauswasserverteilsystemen. Gefertigt aus bleifreiem Messing und ausgelegt für einen Nenndruck von PN 16, ermöglicht sie eine zuverlässige Verbindung von Modulen und Ventilen. Mit einer Einbaulänge von 122 mm und den spezifischen Anschlussgewinden R 1 1/4 AG/IG ist dieses Zubehörteil auf Langlebigkeit und Funktionalität in Trinkwasserinstallationen ausgelegt.
Produktspezifikation
- Hersteller-Warengruppe: Filter - Installationstechnik
- Hersteller-Produktgruppe: HydroModul
- Hersteller-Artikelnummer: 125596774
- Schlüsselweite: 36
- Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
- Länge: 122
- Druckstufe Flansch (PN): PN 16
- Nenndurchmesser Anschluss 2: DN 25
- Schlüsselweite Überwurfmutter: 46
- Nenndurchmesser Anschluss 1: DN 25
- Werkstoff des Anschlusses 1: Messing
- Trinkwasserkonform nach UBA: Ja
Eigenschaften
- MarkeBWT
- MaterialMessing
- Menge pro Pack1
- Für Trinkwasser geeignetJa
- VerbindungskonfigurationInnen/Außen
- FarbeBronze
- Durchmesser des Anschlusses25 mm
- Innendurchmesser25 mm
- Nennmaß25 mm
- Gewindegröße1"1/4 (33x42)
- Befestigung FittingZum Anschrauben
- FormZylindrisch
- Form des Fittings/ des AnschlussesVerlängerung
- HaupttypAußengewinde
- AnschlussmaterialMessing
- Gewicht450 g
- Druck16 bar
- AnschlusstypZum Schrauben
- Art der VerbindungVerbindung
- Verwendungszweck der VerbindungFür Armaturen
- ManoMano Art.-NrME90113454
- MMID626861387212
- Herstellerreferenz125596774
- EAN9022000017711
