Allgemeine Beschreibung

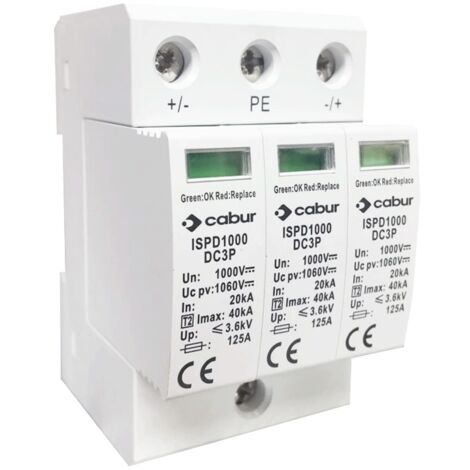

Der Cabur 1000VDC Überspannungsschutzableiter ISPD1000DC3P schützt elektrische Anlagen vor Stromstößen, Überspannungen und Spannungsspitzen, die durch Netzbetreiber oder atmosphärische Phänomene wie Blitzschlag verursacht werden können. Er wird innerhalb der elektrischen Schalttafel montiert und bietet einen wichtigen Schutz für angeschlossene Geräte, um Schäden zu vermeiden.Technische daten
- Nennspannung: 1000 V
- Maximale Dauerspannung: 1060 V
- Maximaler Entladestrom (8/20µs): Imax 40 kA
- Nenn-Stoßentladungsstrom (8/20µs): 20 kA
- Schutzpegel Up: 3.6 kV
- Isolationswiderstand: > 10² MΩ
- Auslöseart: < 25 ns
- Empfohlene Vorsicherung: 125 A
- Kabelquerschnitt: 25 mm²
- Montage: TH35-Schiene
- Betriebstemperatur: -40...+85 °C
- Schutzgrad: IP20
- Brennbarkeitsklasse: UL94-V0
- Störungsanzeige: Grüne LED OK - Rote LED FAULT
- Module: 3
- Pole: 3P
- Typ: 2
Kompatibilität und Zubehör
- Verwendungskategorie: II
- Montagehilfe: TH35
Weitere Informationen
- Der Überspannungsableiter ist in drei Klassen eingeteilt, wobei Klasse 1 für Gebiete mit häufigen Gewittern geeignet ist.
- Die Entladung erfolgt in 350 Mikrosekunden, um überschüssige Energie vom System fernzuhalten.
