Allgemeine Beschreibung
Der CETOP3/NG6 12 V Magnetventil, Verteiler und Regler ist eine hochleistungsfähige hydraulische Richtungssteuerung, die speziell für hydraulische Winden entwickelt wurde. Dieses System ermöglicht das Starten, Stoppen und Lenken des Ölflusses mit einer hohen Durchflussrate von bis zu 80 l/min.
Technische daten
- Maximaler Durchfluss: 80 l/min
- Maximaler Druck P, A, B: 31,5 MPa (315 bar/4500 psi)
- Maximaler Druck T: 16 MPa
- Gewicht Magnetventil: 2,2 kg
- Gewicht Überdruckventil: 1,5 kg
- Temperaturbereich: -30 bis +80 °C
- Viskositätsbereich: 2,8 bis 500 mm²/s
- Ölreinheitsklasse nach ISO 4406: Klasse 20/18/15
- Dichtungsmaterial: NBR-Dichtungen
- Hydraulikflüssigkeit: Mineralöl
Kompatibilität und Zubehör
- Kabellose Fernbedienung für Winde (Betriebsreichweite über 30 m)

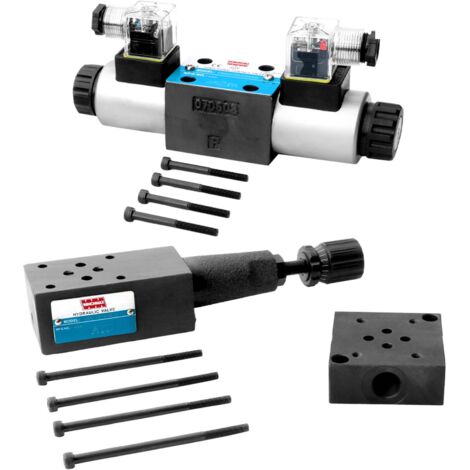

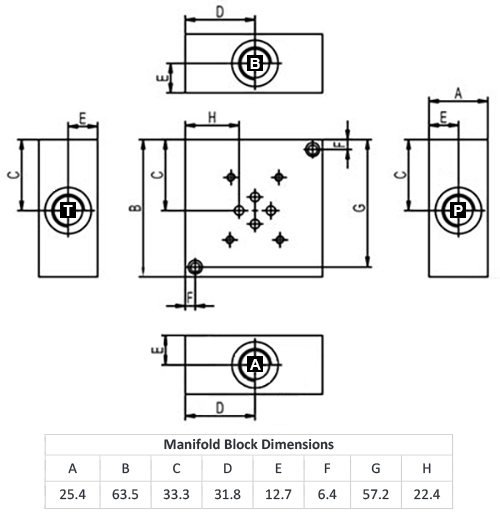

- Lieferumfang: zwei große Handregler und verlängerte Schrauben zur Befestigung zwischen Richtungsventil und Verteilerblock
Installation
Die Installation erfolgt durch den Anschluss des Magnetventils an die hydraulische Winde. Der abnehmbare DIN-Stecker mit durchsichtiger Abdeckung und Kabelverschraubung erleichtert die Montage.
Anwendung
Das System wird verwendet, um den Ölfluss in hydraulischen Winden zu steuern, und ermöglicht eine einfache Bedienung durch die kabellose Fernbedienung.
