Die richtige Auswahl Ihrer Seilwinde

Die Kapazität der Winde entspricht dermaximalen Last, die die Winde ziehen kann. Sie wird in Kilogramm ausgedrückt und bezieht sich immer auf die erste Umdrehung der Trommel, das heißt, wenn das Seil fast komplett ausgerollt ist. Mit jeder Umdrehung der Trommel, also je weiter das Seil aufgerollt ist, nimmt die Kraft der Winde ab. Der Kraftverlust wird auf 13 % pro Umdrehung geschätzt. Die Kapazität wird meistens für eine Rolllast mit einem absolut horizontal gespannten Seil angegeben. Sie benötigen also immer eine höhere Kapazität als das Gewicht der zu ziehenden Last, zum einen wegen des Kraftverlustes pro Umdrehung, zum anderen, weil Seile so gut wie nie hundertprozentig horizontal gespannt sind, und aufgrund der Reibungsverluste. Wählen Sie am besten eine um mindestens 50 % höhere Kapazität im Vergleich zur bewegenden Last, um auf Nummer sicher zu gehen. Wenn Sie die Ladung heben möchten, vergewissern Sie sich zunächst, dass die Kapazität Ihrer Winde nicht für eine Last auf Rollen angegeben ist.

Je nach Leistung, hängt Seilgeschwindigkeit direkt von der Ladegeschwindigkeit ab. Je schwerer die Last, desto langsamer wird gezogen. Wundern Sie sich also nicht, wenn die Seilgeschwindigkeit einer eigentlich schnellen Winde dann doch recht niedrig ist.

Im Durchschnitt zieht eine belastete Winde rund 1,5 Meter pro Minute. Eine schnellere Winde als der Durchschnitt verfügt über einen stärkeren Motor, was sich auf den Energieverbrauch auswirkt. Passen Sie also auf, wenn Sie als Stromquelle eine Autobatterie nutzen!

Es gibt verschiedene Sorten von Winden: manuell betrieben oder mit einer externen Energiequelle.

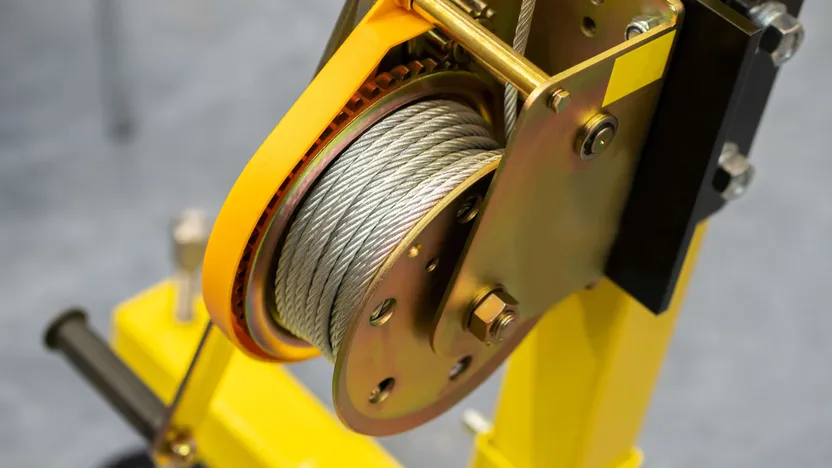

1. Handwinden

Die Handwinden sind die einfachsten Modelle und bieten eine beschränkte Zugleistung mit bis zu zwei Tonnen bei den größeren Modellen, wobei der Kraftaufwand direkt von Ihren Armmuskeln erzeugt wird. Sie sind ideal für Baustellen und leichte Lasten oder um die Muskeln aufzubauen.

2. Elektrische Winden

Diese Winden können an eine Auto- oder LKW-Batterie (12 V bzw. 24 V) oder über eine Steckdose ans Stromnetz (220 V) angeschlossen werden. Die Kraft einer elektrischen Seilwinde übersteigt die einer Handseilwinde und ist dennoch nicht sehr teuer. Leider überhitzen sie auch schnell. Die in diesem Fall erzeugte Wärme ist proportionell zum Quadrat der genutzten Stromstärke, die in Ampere ausgedrückt wird. Grob gesagt heißt das, dass eine Winde, die nicht mit einer Thermosicherung, also einem Schutz vor Überhitzung, ausgestattet ist, durchbrennen kann, wenn sie eine zu schwere Last zieht. Eine Möglichkeit, um sich dagegen abzusichern, ist, eine Winde mit deutlich zu hoher Kapazität für Ihre Bedürfnisse zu nutzen. Des Weiteren kann eine solche Winde unter starker Belastung mehr als 400 Ampere bei 12 Volt Spannung benötigen. Wenn diese Winde dabei an ein Fahrzeug angeschlossen ist, muss die Batterie in gutem Zustand sein. Achten Sie darauf die Batterie Ihres Fahrzeuges richtig zu laden und den Motor während und nach der Nutzung laufen zu lassen.

Diese Art von Winde braucht außerdem ihre Zeit, um nach der Verwendung abzukühlen und ist daher nicht für die Dauernutzung geeignet. Sie dürfen somit nicht für längere Hub- oder Zugarbeiten ohne Pausen verwendet werden.

3. Motorwinden

Die Motorwinden werden von einem Verbrennungsmotor angetrieben. Sie sind schwerer und teurer als elektrische Winden undfür die Dauernutzunggeeignet. Um an ein Fahrzeug angeschlossen zu werden, ist eine spezielle Vorrichtung nötig. Deshalb können Sie nicht einfach so von einem auf ein anders Fahrzeug übertragen werden.

4. Hydraulische Winden

Hydraulische Winden sind mit einem Hydraulikkreislauf verbunden, der die Trommel antreibt. Sie sind ähnlich zuverlässig und robust wie motorenbetriebene Winden. Die Montage einer solchen Winde muss von einem Fachmann durchgeführt werden. Der Hydraulikkreislauf, an den sie angeschlossen ist, muss ausreichend Druck und Durchsatz aufweisen, um diese antreiben zu können. Die meisten dieser Winden funktionieren mit 120 bis 160 Bar und einem Durchsatz zwischen 45 und 60 Liter pro Minute. Sie sind die zuverlässigsten und leistungsstärksten (Last, Geschwindigkeit) Winden, aber auch die teuersten und schwersten.

Es gibt zwei Sorten von manuellen Winden: Handseilwinden und Seilzüge.

Erstere haben eine vergleichsweise niedrige Zugkraft zwischen 500 kg und 1 T für eine Seillänge von rund 10 Metern. Seilzüge können schwerere Lasten ziehen (rund 2 T), haben aber ein sehr viel kürzeres Seil (oft weniger als ein Meter). Also: Handseilwinden sind perfekt, um zum Beispiel ein Boot auf einen Anhänger zu ziehen, während Seilzüge gut zum Baumfällen sind.

Es ist möglich, eine Umlenkrolle – eine Art Flaschenzug – zu nutzen, um das doppelte Gewicht ziehen zu können. Allerdings halbiert sich dadurch die Seilgeschwindigkeit. Man kann eben nicht alles haben!

Die Untersetzung erlaubt es,Kraft und Geschwindigkeit der Energiequelle (ein Motor oder Ihre Arme) an die zu ziehende Last anzupassen. Die Untersetzung hängt auch vom Kompromiss zwischen Kraft und Geschwindigkeit (hohes Gewicht = niedrige Geschwindigkeit) ab. Einfach gesagt sorgt die Untersetzung dafür, eine mit mäßiger Kraft, aber schnell ausgeführte Bewegung in ein langsames Aufrollen der Trommel umzusetzen, um so eine schwere Last zu ziehen. Die Untersetzung sorgt also dafür, dass die Winde ihre Heldentaten vollbringen kann. Es gibt drei Varianten:

• Zahnradgetriebe: für schnelles Aufrollen mit einem entsprechend starken Motor. Diese Winde benötigt eine Bremse oder Ratschenfunktion.

• Schneckengetriebe: sehr robust, sicher, und weniger kraftaufwändig, dafür langsamer beim Aufrollen. Hier ist keine Bremse nötig.

• Planetengetriebe: robust, günstig, zuverlässig – der Star unter den drei Varianten. Sie benötigt eine Bremse.

Wenn Sie ein zu langes Seil wählen, gehen Sie gleich zwei Risiken ein. Zum einen geht dadurch eventuell viel der eigentlichen Kapazität der Winde verloren. Erinnern Sie sich daran, dass die Zugkraft mit der Anzahl der Seillagen auf der Winde abnimmt. Zum anderen verheddert sich ein langes Seil schnell und es können Probleme beim Aufrollen auftreten oder die Winde kann sich sogar blockieren. Es ist daher empfehlenswert, nur so viel Seillänge wie absolut notwendig zu haben. Gegebenenfalls können Sie noch einen Spanngurt aus synthetischen Fasern zwischen Seil und Last spannen.

Kohlenstoffstahlseile sind hitzebeständig und widerstehen Reibung. Allerdings sind sie empfindlich, wenn sie eingeklemmt oder gequetscht werden. Wenn sie reißen oder die Ladung sich während dem Ziehen löst, kann das sehr gefährlich werden. Kunststoffseile sind teurer und leichter. Reibung und Hitze können ihnen erheblichen Schaden zufügen, dafür sind sie bei Unfällen weniger gefährlich, leistungsstärker und können provisorisch verknotet werden.

Die mit Winden gezogenen Lasten sind meist sehr schwer. Es sind also gewaltige Energien im Spiel, die schnell gefährlich werden können, wenn die Last sich unerwartet löst. Sie sollten daher eine Winde mit ausreichend Kraft wählen. Sicherheitsvorrichtungen wie eine automatische Bremse, die die Winde blockiert, falls der Strom ausfällt oder die Kraft nachlässt, machen deshalb oft Sinn. Außerdem sollten Sie stets die Herstellerangaben berücksichtigen, was die Wartung des Materials angeht. Besonders das Seil nutzt sich schnell ab oder kann beschädigt (Verschleiß, Rost, Quetschungen …) werden. Es versteht sich von selbst, dass Sie unter der Last, die von der Maschine gehalten wird, kein Picknick veranstalten sollten!

1. Seilführung

Vorrichtung, damit das Seil ordentlich auf der Winde aufgerollt wird und sich keine Knoten bilden.

2. Windenfenster

Ein Windenfenster besteht aus einer Öffnung mit Rollen, die das Seil bei der Verwendung der Winde führen. Somit befindet sich das Seil immer vor der Trommel und Reibungen werden reduziert.

3. Drehfreies Seil

Ein drehfreies Seil besteht aus mehreren Litzen, die wiederum aus gedrehtem Stahldraht bestehen. Der Kern eines drehfreien Seils ist in entgegen gesetzter Richtung zu den äußeren Litzen gedreht. So wird dem Drehmoment entgegengewirkt. Freihängende Lasten drehen sich also weniger um sich selbst.

4. Motor

Hierbei handelt es sich um einen Dauermagnetmotor, der günstiger als ein Motor mit herkömmlicher Motorwicklung ist, jedoch empfindlicher auf Wärme reagiert und schneller verschleißt. Diese Art Motor verzeichnet ebenfalls Leistungsverluste bei kühleren Temperaturen.

5. Bremse

Die Bremse blockiert die Trommel, wenn die Winde nicht verwendet wird. Sehr wichtig für die Sicherung der Ladung, damit diese nicht unkontrolliert zu Boden stürzt. Die Bremsen verhindern, dass das Seil manuell abgerollt werden kann, es sei denn, die Winde verfügt über einen Freilauf, die die Trommel vom Untersetzungsgetriebe trennt.

6. Untersetzungsgetriebe

Ein Untersetzungsgetriebe ist ein mechanisches Element, dass die Übertragung von Energie (Motor, Handkurbel, Hydraulikpumpe) auf einen Empfänger, in unserem Fall die Trommel, ermöglicht.

7. Handgreifzug

Ein Handgreifzug ermöglicht es, eine Last mit einem Stahlseil, Seil oder Tau zu ziehen oder anzuheben.

8. Seil

Das Seil kann aus Naturfasern, Kunststoff oder aus Stahl bestehen.

Benutzen Sie handbetriebene Winden für kleine Lasten oder unterwegs, falls eine Energiequelle nur schwer zu finden ist. Motorwinden sind weniger anstrengend und sicherer. Verwenden Sie keine elektrische Winde für eine längere und intensive Nutzung, da diese sich überhitzen könnte.

Eine Thermosicherung schützt vor bösen Überraschungen. Winden mit Verbrennungsmotor oder Hydraulikantrieb sind für die Dauernutzung geeignet, jedoch teurer und komplizierter zu installieren.

Zu guter Letzt, investieren Sie in eine qualitativ hochwertige Winde und gutes Zubehör, denn die Risiken, die beim Arbeiten mit schweren Lasten entstehen, sind nicht zu unterschätzen. Denken Sie außerdem an eine PSA (Persönliche Schutzausrüstung), wie Handschuhe, Sicherheitsschuhe usw.
