Allgemeine Beschreibung
Das CETOP3/NG6 Magnetventil ist ein modulares, magnetisch betätigtes Wegeventil mit Druckregler und Verteilerblock, das speziell für hydraulische Winden entwickelt wurde. Es ermöglicht das Starten, Stoppen und Lenken des Ölflusses und bietet eine hohe Durchflussrichtungssteuerung.
Technische daten
- Spannung: 24 V
- Maximaler Durchfluss: 80 l/min
- Maximaler Druck P, A, B: 31,5 MPa (315 bar/4500 psi)
- Maximaler Druck T: 16 MPa
- Gewicht Magnetventil: 2,2 kg
- Gewicht Überdruckventil: 1,5 kg
- Temperaturbereich: -30 bis +80 °C
- Viskositätsbereich: 2,8 bis 500 mm²/s
- Ölreinheitsklasse nach ISO 4406: Klasse 20/18/15
- Dichtungsmaterial: NBR-Dichtungen
- Anschlussgröße Verteilerblock: 3/8 Zoll BSP
Kompatibilität und Zubehör

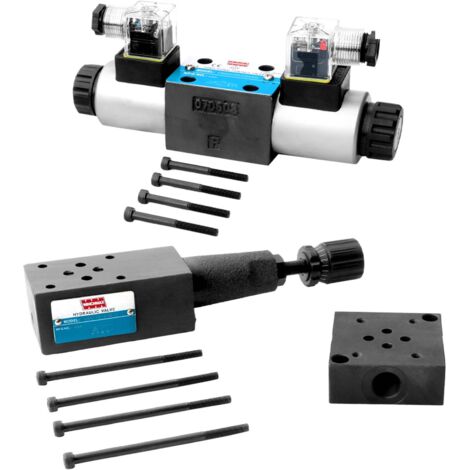

- Modulares Überdruckventil zur Regulierung des Maximaldrucks
- Verteilerblock für den Anschluss der P-, T-, A- und B-Rohrleitungen
Installation
Das Überdruckventil wird zwischen dem Verteilerblock und dem Wegeventil installiert. Es ist mit verlängerten Schrauben zur Befestigung ausgestattet.
Anwendung
Das CETOP3/NG6 Magnetventil wird in hydraulischen Systemen eingesetzt, um den Ölfluss zu steuern und den Druck innerhalb der Betriebsparameter zu regulieren.
