CNC-Steuerung für Graviermaschine mit MACH3V2.1-L-Schnittstelle

Willkommen in unserem Shop! Diese Schnittstellenkarte verarbeitet Signale vom Host-Computer (LPT-Port) mit der MACH3 CNC-Systemsoftware und der dynamischen Stromversorgung von Peripheriegeräten. Sie eignet sich für CNC-Graviermaschinen, CNC-Drehmaschinen, CNC-Plasmaschneidanlagen, Lasergravurmaschinen, CNC-Fräsmaschinen, Bearbeitungszentren und andere Werkzeugmaschinen. In Kombination mit einem Host-Computer und der MACH3-Software bildet sie ein äußerst kosteneffizientes CNC-System.

Merkmale:

- Ein spezieller Hochgeschwindigkeitschip verarbeitet die Ein-/Ausgangssignale (I/O). Er gewährleistet einen stabilen Maschinenbetrieb durch Korrektur und Verstärkung der Signale sowie die Eliminierung von Störungen.

- Der LPT-Port des Computers wird separat mit Strom versorgt und ist somit von der Stromversorgung anderer Komponenten isoliert.

Dies trennt Computer und Werkzeugmaschine effektiv, erhöht die Datensicherheit und sorgt für mehr Sicherheit und Stabilität. Fünf Eingangssignale kommunizieren mit dem Host-Computer und sind optisch gekoppelt. P11 und P12 sind Hochgeschwindigkeitsanschlüsse und können zum Anschluss eines Spindel-Encoders oder anspruchsvoller Signale wie Kurbel A und B verwendet werden. Die 12V-OUT- und 5V-OUT-Stromausgänge versorgen notwendige Komponenten wie Hall-Effekt-Schalter und Näherungssensoren. Die fünf Eingänge dienen folgenden Funktionen: Endschalter, Referenzpunkt, Werkzeug, Start, Stopp, Spindeldrehzahl, MPG-Eingang und jeder weiteren Funktion innerhalb dieser fünf. Zwölf steuerbare Ausgangssignale unterstützen bis zu sechs gekoppelte Achsen. Einige Ausgänge sind wiederverwendbar, jedoch kann jeder Ausgang nur für eine Funktion genutzt werden. Drei Relais (P2, P3, P4) sind über die MACH3-Steuerungssoftware programmierbar und können mit MACH3 ein- und ausgeschaltet werden. Jedes Relais verfügt über eine Kontrollleuchte. Sie steuern unter anderem das Öffnen/Schließen des Kühlmittels, des Kühlnebels, den Flüssigkeitsstand des Kühlers und die Stromversorgung eines Magnetventils. Anschluss P2 ist für die Spindel, P3 für das Kühlmittel und P4 ist konfigurierbar. Die Spindeldrehzahl wird über eine optische Hochgeschwindigkeitskopplung gesteuert. Der Ausgang ist der Parallelport P1, der PWM-Signale bis zu 2,5 kHz ausgeben kann. Die Platine verfügt über einen D/A-Wandler, der das PWM-Signal in ein 0-10-V-Signal umwandelt. Dieser Wandler kann ein 0-10-V-Signal ausgeben, um einen analog gesteuerten Frequenzumrichter (FU) anzusteuern und so die Spindeldrehzahl zu regeln. Hinweis: Der PWM-Ausgang und der 0-10-V-Ausgang schließen sich gegenseitig aus. Die Platine kann über die Kathode oder einen gemeinsamen Ausgang an einen Schrittmotor- oder Servotreiber angeschlossen werden (der Servotreiber muss das digitale Signal unterstützen). Die Ausgangsspannung beträgt 5 V. Breiter Eingangsspannungsbereich: 15–32 V DC. Verpolungsschutz. Bietet zwei Ausgangsspannungen: 5 V und 12 V mit einer Ausgangskapazität von jeweils 100 mA.

Spezifikationen:

- Modell: MACH3V2.1-L

- USB: Typ B

- Abmessungen: 11 x 7,5 x 2,4 cm / 4,3 x 2,95 x 0,9 Zoll

Lieferumfang:

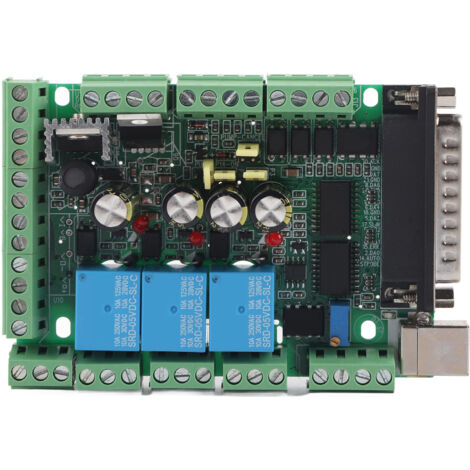

- 1 x Schnittstellenplatine
