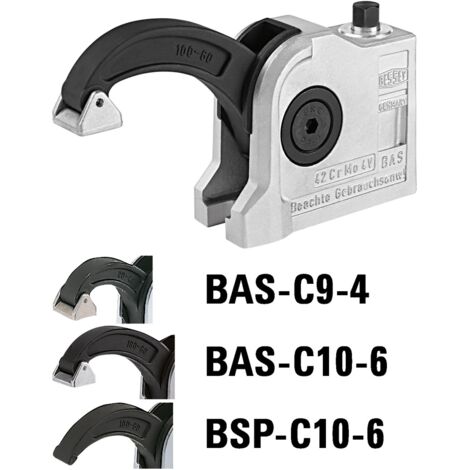

Bessey BSP-CB compact-Spanner geschlossen - BSP-CB10-6

Compact-SpannerSchnellspanner arbeiten nach dem Kniehebelprinzip, es ergeben sich dadurch folgende Vorteile: weite und schnelle Öffnung des Spanners. Völlige Freilegung und ungehinderte Entnahme des Werkstückes. Die hohe Endübersetzung bringt bei geringem Kraftaufwand große Spannkräfte. Die Selbsthemmung in der Spannstellung verhindert das Öffnen des Spanners durch die Bearbeitungskräfte. Die Wahl der richtigen Spannergröße ist von den Kräften abhängig (siehe Tabellen). Die Kräfte werden in kN angegeben und unterscheiden sich in Haltekraft F1 oder F2. Anwendungsgebiete: Die günstigen Kraft- und Bewegungsverhältnisse und die leichte Handhabung ermöglichen eine vielseitige Anwendung der Schnellspanner. Sie werden in der Metallindustrie zum Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren genauso vorteilhaft eingesetzt wie in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen. Die Spannkraft ist die Kraft, die beim Schließen des Spanners vom Spannarm auf das Werkstück ausgeübt wird. Im Gegensatz zu den Pneumatikspannern lassen sich bei den Handspannern die Spannkräfte nicht angeben, da sie von der Bedienungsperson abhängig sind. Die Haltekraft ist die Kraft, die der geschlossene Spannarm den am Werkstück auftretenden Bearbeitungskräften entgegensetzt und ohne bleibende Verformung aushält. Sie ist größer als die Spannkraft, da bei geschlossenem Spanner beim Zurückdrücken der Hebeltotpunkt überwunden werden muss. Für extreme Belastungsfähigkeit, äußerst kompakte Bauweise, ca. 30 % weniger Grundfläche, ca. 50 % kleineres Volumen ermöglichen optimale Ausnutzung des Arbeitsbereiches. Spannkraft stufenlos erreichbar bis 16 kN, über den gesamten Spannbereich, lieferbar in 2 Ausladungen sowie mit nach vorne offener und geschlossener Befestigungsbohrung. Zum schnellen, kraftvollen Spannen von Werkstücken auf Werkzeugmaschinen, auf Messtischen und im Vorrichtungsbau. BAS-C/BSP-C: Befestigungsbohrung offen. BAS-CB/BSP-CB: Befestigungsbohrung geschlossen. Material: Gehäuse aus Edelstahl 42CrMo4, vergütet. | Eigenschaften: Gewicht: 1,3, Spannweite: 97, Modell: BSP-C 10-6, Ausladung: 60 mm, Spannhöhe: 97 mm, mit Al-Druckschuh: nein
