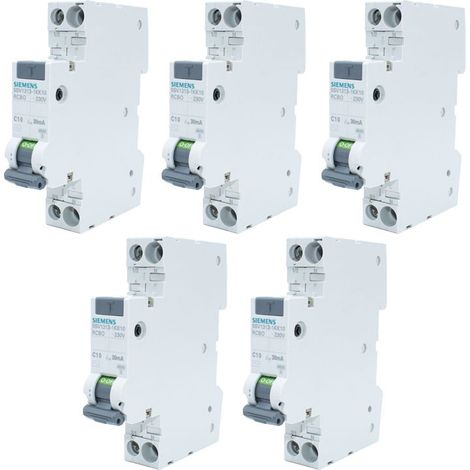

Siemens Fehlerstrom und Leitungsschutzschalter 10A 1P+N 30MA AC 4,5KA 5SV13131KK10

Siemens Fehlerstrom und Leitungsschutzschalter mit 5 Stk. mit den folgenden Merkmalen:

• 1 Modul
• Sockel DIN
• Pole 1P+N
• 10 ampere
• Ausschaltvermögen 4,5kA
• Nenn-Differenzstrom 30 mA
• Nennspannung 230 Vac
• Typ AC
• Schaltkurve C.

Der Fehlerstrom und Leitungsschutzschalter befindet sich neben dem Fehlerstromschutzschalter und kombiniert magnetischen und thermischen Schutz.

Der Fehlerstrom und Leitungsschutzschalter ist also ein System, das die Funktionen des Fehlerstrom-Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der Fehlerstrom und Leitungsschutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:

• die magnetische gegen Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen bei der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• der Differentialschutzschalter, der die Person vor einem Leckstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in Hausinstallationen verwendet.

Der AC-Differentialschutzschalter gewährleistet die Auslösung bei plötzlich oder langsam ansteigenden sinusförmigen Wechselströmen (IEC 61008-1).

Merkmale:

• Baureihe: Siemens
• Nennspannung 240 Vac
• Stromaufnahme 10A
• Ausschaltvermögen Icn 4,5kA
• Fehlerstrom pro Auslösung / Nennwert 30 mA
• Auslösekurve C
• 1 Modul
• 1P+N
• AC-Differentialtyp
• Frequenz der Nutzung 50 Hz
• Einbautiefe 69,5 mm
• Anzugsdrehmoment / mit Schraubklemmen min 1,2 Nm - max 2 Nm
• Höhe 90 mm
• Breite 18 mm
• Tiefe 77 mm
• Einbautiefe 70 mm
• Beliebige Einbaulage
• Nettogewicht 117 g
• Schutzgrad IP20

• Kits : Kit FI-LS-Schalter
• Module : 1
• Pole : 1P+N
• Ausschaltstrom : 4.5KA
• Art des Schalters : AC
• Differentialstrom : 0.03 A
• Ampere : 10A
• Stromkreisschutz : FI/LS-Schalter
