Dallmer Dünnbett Bodenablauf 40 VE 100x100mm, DN 50, Rahmen aus ABS, 513298

Dallmer Dünnbett Bodenablauf 40 VE 100x100mm, DN 50, Rahmen aus ABS, 513298

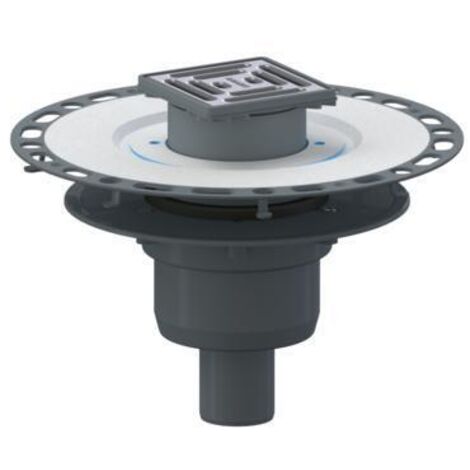

Dieser Dünnbett-Bodenablauf von Dallmer ermöglicht eine effiziente Entwässerung in Dünnbett-Bodenaufbauten. Das System ist für den Anschluss an Verbund- und Bahnenabdichtungen optimiert und bietet durch den vlies-kaschierten Flansch sowie die Tisto-Matte eine sichere Abdichtung gemäß DIN 18534.

Funktionale Ausstattung und Montage

Der Ablauf verfügt über ein Gehäuse aus Polypropylen mit einem senkrechten Ablaufstutzen in DN 50. Zur einfachen Reinigung ist ein herausnehmbarer Glockengeruchverschluss integriert. Das Aufstockelement TistoDrain S 10 erlaubt eine seitenverstellbare Ausrichtung des Rahmens um bis zu 5,5 mm, während der Aufsatz stufenlos um bis zu 40 mm in der Höhe angepasst werden kann. Dies ermöglicht eine präzise Anpassung an die jeweilige Aufbauhöhe des Bodens.

Material und Belastbarkeit

Der 100 x 100 mm große Rost besteht aus hochwertigem Edelstahl 1.4301 und ist für die Belastungsklasse K 3 bis 300 kg ausgelegt. Der Rahmen ist aus robustem ABS gefertigt. Die Konstruktion eignet sich für den Einsatz in Betonböden und unterstützt die fachgerechte Einbindung wasserdichter Membranen unter Fliesenbelägen.

Die Kombination aus dem leistungsstarken Ablaufgehäuse mit einer Ablaufleistung von 1,34 l/s und dem flexiblen Aufstockelement sorgt für eine zuverlässige Entwässerung. Durch die stufenlose Höhenverstellbarkeit von 40 mm und die seitenverstellbare Rahmenaufnahme lässt sich das System exakt an die baulichen Gegebenheiten anpassen. Der Edelstahlrost bietet eine langlebige Oberfläche, die für eine Belastung von 300 kg ausgelegt ist.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 1,34 l/s
• Rostmaß: 100 x 100 mm
• Höhenverstellbarkeit: bis 40 mm
• Seitenverstellbarkeit: +/- 5,5 mm
• Belastungsklasse: K 3 (300 kg)
• Sperrwasserhöhe: 50 mm
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen

Lieferumfang

• 1x Bodenablaufgehäuse 40 S
• 1x TistoDrain Aufstockelement S 10
• 1x Aufsatz mit Edelstahlrost

Produktspezifikation

• Hersteller-Artikelnummer: 513298
• Anschluss: Schiebeende
• Rohraußendurchmesser: 50
• Mit Sandfänger/Sandfalle: nein
• Werkstoffgüte Bodenablauf: Polypropylen (PP)
• Herausnehmbarer Geruchsverschluss: ja
• Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden: ja
• Geeignet für Betonboden: ja
• Geeignet für beschichteten Boden: nein
• Geeignet für Vinylboden: nein
• Höhenverstellbar: ja
• Ablaufleistung: 1,34
• Sperrwasserhöhe: 50
• Mit Gitter: ja
• Mit Siphon: ja
• Material Bodenabfluss: Kunststoff
• Material Gitter: rostfreier Stahl
• Länge Gitter: 100
• Nenndurchmesser: DN 50
• Einstellbares Aufsatzstück: ja
• Verbreiterter Dichtungsflansch: ja
• Form des Gitters: Viertelkreis
• Gitterhöhe: 5
• Werkstoffgüte des Gitters: Edelstahl 304 (1.4301)
