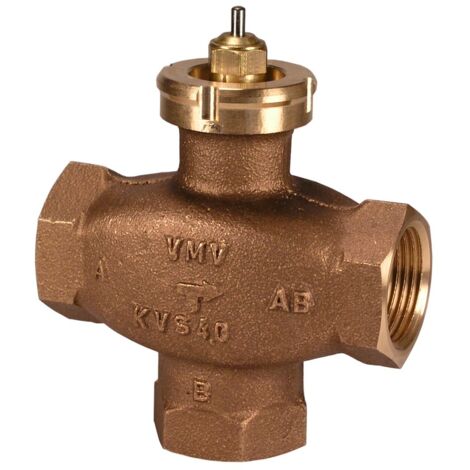

Danfoss 3-Wege-Mischventil VMV DN 15 Kvs 2,5, PN 16, RG5, Rp 1/2"

Danfoss 3-Wege-Mischventil VMV DN 15 Kvs 2,5, PN 16, RG5, Rp 1/2"

Das Danfoss 3-Wege-Mischventil VMV DN 15 mit einem Kvs-Wert von 2,5 und einer Druckstufe von PN 16 ist für die Vorlauftemperaturregelung in Heizungs- und Fernwärmeanlagen konzipiert. Das Ventilgehäuse besteht aus hochwertigem Rotguss (RG5) und verfügt über einen Innengewindeanschluss Rp 1/2 nach ISO 7/1. Es eignet sich für Kreislaufwasser und Wasserglykolgemische bis 30 % bei Temperaturen von 2 bis 120 °C.

Wie ist das Danfoss 3-Wege-Mischventil VMV aufgebaut und welche Anschlussarten gibt es?

Das 3-Wege-Stellventil VMV ist in den Nennweiten DN 15 bis DN 40 erhältlich und zeichnet sich durch eine annähernd lineare Ventilcharakteristik aus. Die hier beschriebene Ausführung hat einen Nenndurchmesser von DN 15 mit einem Rohraußendurchmesser von 15 mm. Es ist mit Innengewinde (RAV-Anschluss) und Außengewinde (M30-Anschluss) verfügbar, wobei dieses Modell über einen Innengewindeanschluss Rp 1/2 nach ISO 7/1 verfügt.

Mit welchen Stellantrieben und Thermostaten ist das Ventil kombinierbar?

Das VMV 3-Wege-Mischventil kann mit verschiedenen elektrischen Stellantrieben kombiniert werden, darunter die Modelle AMV(E) 10, 13, AMV150 sowie AMV(E) 130/140. Zusätzlich ist es kompatibel mit thermischen Stellantrieben vom Typ ABV und Thermostaten der Baureihen RAVK und RAVI, die für Temperaturbereiche von 25 bis 45 °C ausgelegt sind. Die Thermostate RAVI und RAVK sind nur für die Nennweiten DN 15 und DN 20 geeignet.

Welche technischen Leistungsdaten und Betriebsbedingungen sind zu beachten?

Das Ventil ist für einen maximalen Differenzdruck von 0,6 bar in geöffneter Stellung ausgelegt. Der Kvs-Wert beträgt 2,5 m³/h mit einem Leckverlust von 0,05 m³/h am Kvs-Wert und 0,1 m³/h im Bypass. Das Einstellverhältnis (Svo) liegt bei 3. Es ist für den Einsatz mit Kreislaufwasser und Wasserglykolgemischen bis zu 30 % geeignet, die Temperaturen von 2 bis 120 °C aufweisen. Die Druckstufe entspricht PN 16.

Welche Werkstoffe und Materialien werden verwendet?

Das Ventilgehäuse besteht aus Bronze (Werkstoffgüte RG5), was eine hohe Korrosionsbeständigkeit und Langlebigkeit ermöglicht. Die Anschlussgewinde entsprechen dem Standard ISO 7/1.

Technische Daten

• Nenndurchmesser: DN 15
• Kvs-Wert: 2,5 m³/h
• Druckstufe: PN 16
• Werkstoff: Bronze (RG5)
• Anschluss: Innengewinde Rp 1/2 (ISO 7/1)
• Maximaler Differenzdruck: 0,6 bar
• Temperaturbereich: 2 bis 120 °C (Kreislaufwasser/Wasserglykol bis 30 %)
• Einstellverhältnis (Svo): 3
• Leckverlust Kvs-Wert: 0,05 m³/h
• Hublänge: 2 mm

Das Danfoss 3-Wege-Mischventil VMV DN 15 bietet eine zuverlässige und präzise Regelung der Vorlauftemperatur in Heizungs- und Fernwärmeanlagen. Mit seinem robusten Rotgussgehäuse, dem Kvs-Wert von 2,5 m³/h und der Druckstufe PN 16 ist es für vielfältige Anwendungen im Temperaturbereich von 2 bis 120 °C geeignet und lässt sich flexibel mit verschiedenen Stellantrieben und Thermostaten kombinieren.

Produktspezifikation

• Hersteller-Artikelnummer: 065F0015
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VMV
• Hersteller-Serie: Motorregelventile
• Werkstoffgüte: Bronze (Rg 5)
• Druckstufe Artikel: PN 16
• Rohraußendurchmesser alle Anschlüsse: 15
• Mit Kupplungsanschluss 3: ja
• Druckstufe Flansch: PN 16
• Hublänge: 2
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 2,5
• Nenndurchmesser: DN 15
• Max. Differenzdruck in geöffneter Stellung: 0,6
• Leckverlust des Kvs-Wertes: 0,05
• Einstellverhältnis (Svo): 3
• Leckverlust des Kvs-Wertes Bypass: 0,1
