Allgemeine Beschreibung

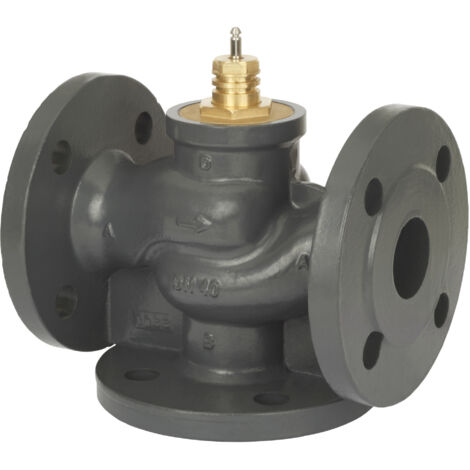

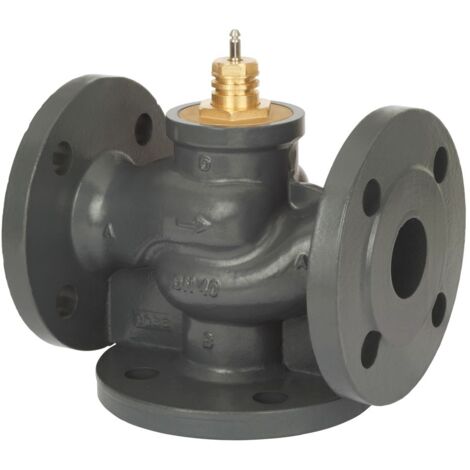

Das Danfoss 3-Wege-Ventil VF3 DN50 ist ein robustes Mischventil mit Flanschen, das für anspruchsvolle Heiz- und Kühlanwendungen konzipiert ist. Es bietet eine logarithmische Regelkennlinie und eine lineare Mischkennlinie für stabile, reproduzierbare Regelgenauigkeit. Mit einem Nenndruck von PN16 und einem kvs-Wert von 40 m³/h eignet es sich für vielfältige Anlagenkonzepte. Der Temperaturbereich reicht von -10 °C bis 130 °C, und das minimale Stellverhältnis beträgt 1:50.Technische daten
- Nenngröße: DN50
- Nenndruck: PN16
- kvs-Wert: 40 m³/h
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Min. Mediumtemperatur (Dauerbetrieb): -10 °C
- Breite: 236 mm
- Höhe: 182 mm
- Werkstoff: Grauguss (GG25)
- Ventilstange: Rostfreier Stahl
- Kegel: Messing
- Stopfbuchse: EPDM
Kompatibilität und Zubehör
- Kompatibel mit Stellantrieben AMV(E)435 (bis DN80)
- AMV(E)55 (DN100–DN125)
- AMV(E)85 (DN125–DN150)
Anwendung
Das Ventil ist ideal für Misch- und Verteilkreise in Heizungs- und Kälteanlagen, beispielsweise in der Gebäudetechnik, Fernwärme-Übergabestationen oder zentralen Mischgruppen. Es ist geeignet für Wasser und wasserähnliche Medien innerhalb des angegebenen Temperaturbereichs.Weitere Informationen
- Undichtigkeitsrate: Durchgang A-AB max. 0,05 % von kvs; B-AB max. 1,0 % von kvs
- Flanschanschluss: ISO 7005-2
